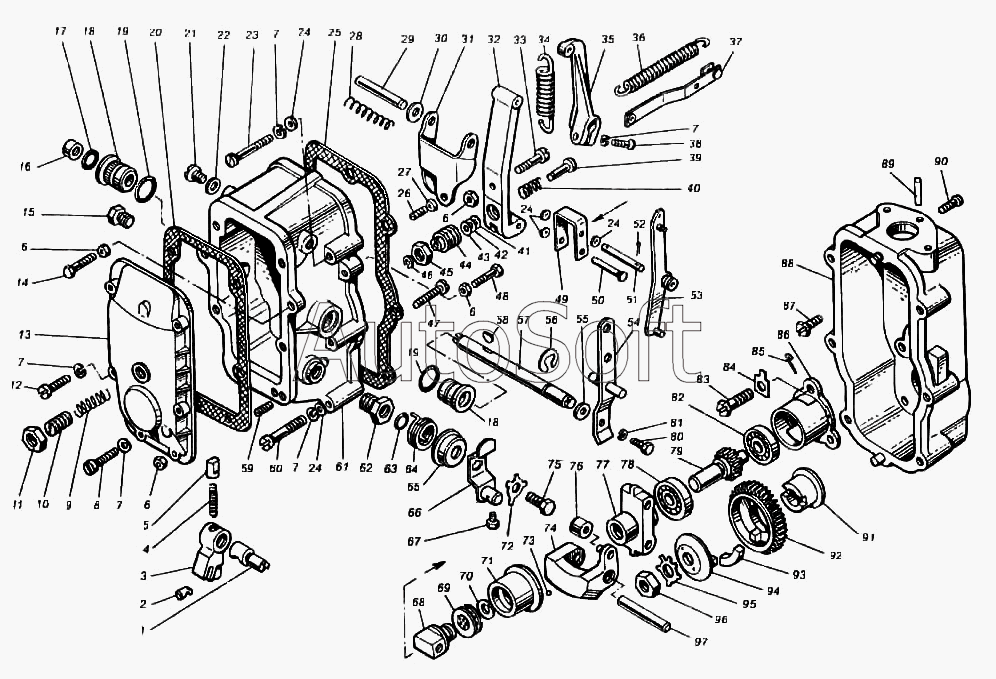

Каталог запасных частей к технике: ПТЗ К-702МВА. Регулятор частоты вращения двигателя ЯМЗ-8423.10
62
74
73
72
71
70
69
68
67
66
65
64
63
75
61
60
59
58
57
56
55
54
53
52
51
86
97
96
95
94
93
92
91
90
89
88
87
50
85
84
83
82
81
80
79
78
77
76
13
25
24
24
24
24
23
22
21
20
19
19
18
18
17
16
15
14
26
12
11
10
9
8
7
7
7
7
7
6
6
6
6
5
4
3
2
38
49
48
47
46
45
44
43
42
41
40
39
1
37
36
35
34
33
32
31
30
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42.1110040 | 4***0 | Державка грузов со стаканом в сборе | |
| 1 | 2***6 | Ось кулисы | |
| 2 | 6***0 | Ползун кулисы | |
| 3 | 6***2 | Кулиса | |
| 4 | 2***6 | Пружина фиксатора | |
| 5 | 2***6 | Фиксатор кулисы | |
| 6 | 2***9 | Гайка | |
| 7 | 2***9 | Шайба пружинная | |
| 8 | 3***9 | Винт | |
| 9 | 2***0 | Пружина буферная | |
| 10 | 2***2 | Корпус буферной пружины | |
| 11 | 3***5 | Контргайка | |
| 12 | 2***0 | Винт | |
| 13 | 2***2 | Крышка смотрового люка | |
| 14 | 8***9 | Болт регулировочный | |
| 15 | 8***9 | Пробка | |
| 16 | 3***9 | Заглушка | |
| 17 | 2***2 | Кольцо уплотнительное | |
| 18 | 2***6 | Втулка вала | |
| 19 | 2***9 | Кольцо втулки вала уплотнительное | |
| 20 | 2***3 | Прокладка крышки смотрового люка | |
| 21 | 8***9 | Винт-заглушка | |
| 22 | 3***П | Шайба | |
| 23 | 3***9 | Винт | |
| 24 | 3***9 | Шайба | |
| 25 | 2***А | Прокладка крышки регулятора | |
| 26 | 2***5 | Винт регулировочный | |
| 27 | 2***5 | Гайка | |
| 28 | 2***9 | Пружина компенсационная | |
| 29 | 2***8 | Ось рычагов | |
| 30 | 3***5 | Шайба | |
| 31 | 2***0 | Рычаг двуплечий | |
| 32 | 2***2 | Рычаг регулятора | |
| 33 | 8***5 | Винт регулировочный | |
| 34 | 4***2 | Пружина регулятора | |
| 35 | 2***А | Рычаг пружины | |
| 36 | 4***8 | Пружина рычага | |
| 37 | 4***4 | Тяга | |
| 38 | 2***5 | Болт | |
| 39 | 2***2 | Корректор | |
| 40 | 2***4 | Пружина корректора | |
| 41 | 2***1 | Шайба | |
| 42 | 2***0 | Шайба | |
| 43 | 3***5 | Шайба | |
| 44 | 2***6 | Корпус пружины корректора | |
| 45 | 3***5 | Контргайка | |
| 46 | 2***8 | Кольцо пружинное упорное | |
| 47 | 8***9 | Винт регулировочный | |
| 48 | 3***9 | Болт регулировочный | |
| 49 | 2***3 | Серьга регулятора | |
| 50 | 3***5 | Палец | |
| 51 | 2***6 | Ось упорной пяты | |
| 52 | 2***5 | Шплинт разводной | |
| 53 | 2***6 | Рычаг рейки в сборе | |
| 54 | 2***1 | Рычаг упр. регулятором | |
| 55 | 3***5 | Шайба | |
| 56 | 2***1 | Кольцо пружинное упорное | |
| 57 | 2***7 | Вал рычага пружины | |
| 58 | 4***9 | Шпонка сегментная | |
| 59 | 2***0 | Винт регулировочный | |
| 60 | 2***9 | Винт | |
| 61 | 6***9 | Крышка регулятора | |
| 62 | 2***6 | Ввертыш оси кулисы | |
| 63 | 2***4 | Кольцо оси кулисы уплотнительное | |
| 64 | 2***6 | Пружина скобы кулисы возвратная | |
| 65 | 2***8 | Крышка возвратной пружины | |
| 66 | 4***0 | Рычаг останова в сборе | |
| 67 | 8***9 | Болт | |
| 68 | 2***6 | Пята упорная | |
| 69 | 8***2 | Подшипник муфты грузов | |
| 70 | 2***7 | Кольцо пружинное | |
| 71 | 6***2 | Муфта грузов | |
| 72 | 2***2 | Шайба скобы | |
| 73 | 2***4 | Шарик | |
| 74 | 4***5 | Груз регулятора | |
| 75 | 2***9 | Болт | |
| 76 | 2***2 | Ролик груза регулятора | |
| 77 | 4***6 | Державка грузов | |
| 78 | 2***2 | Подшипник | |
| 79 | 2***В | Валик державки грузов | |
| 80 | 2***9 | Болт крепления крышки корпуса подшипников | |
| 81 | 2***9 | Шайба пружинная | |
| 82 | 2***0 | Шарикоподшипник | |
| 83 | 3***5 | Болт | |
| 84 | 3***5 | Шайба стопорная | |
| 85 | 2***2 | Стопор пружинный | |
| 86 | 2***В | Стакан подшипников | |
| 87 | 3***9 | Винт крепления корпуса регулятора | |
| 88 | 4***2 | Корпус регулятора | |
| 89 | 2***5 | Штифт | |
| 90 | 2***5 | Палец пружины рычага рейки | |
| 91 | 2***6 | Втулка ведущей шестерни | |
| 92 | 2***2 | Шестерня ведущая | |
| 93 | 2***2 | Сухарь шестерни | |
| 94 | 2***1 | Фланец втулки ведущей шестерни | |
| 95 | 3***5 | Шайба стопорная | |
| 96 | 2***5 | Гайка | |
| 97 | 2***9 | Ось грузов регулятора |
