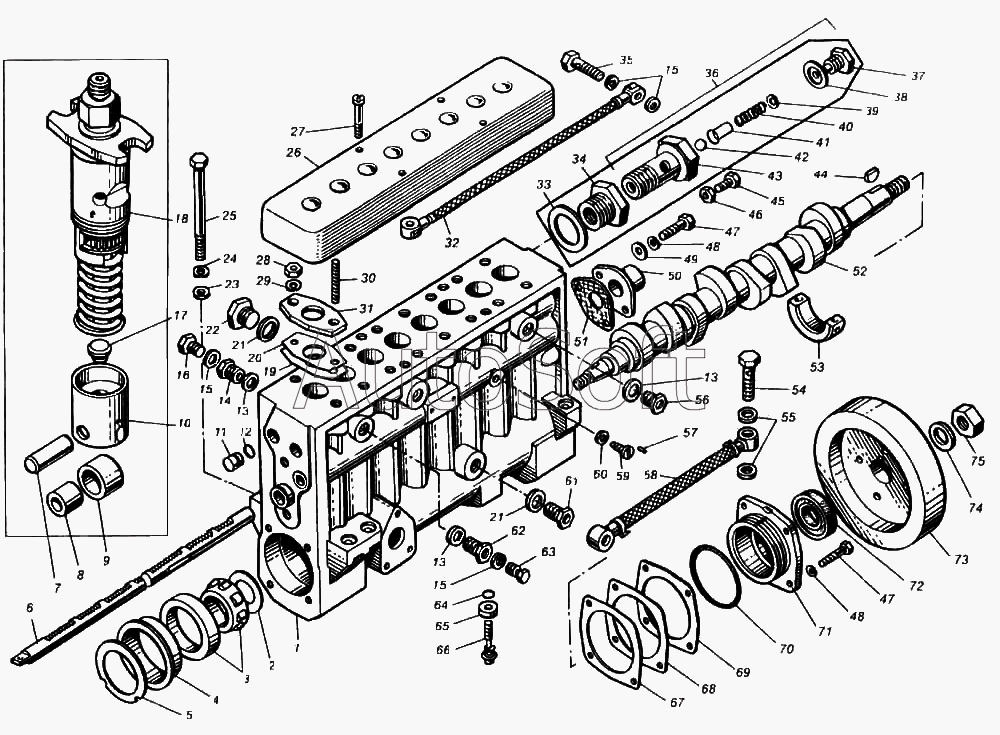

Каталог запасных частей к технике: ПТЗ К-702МВА. Топливный насос высокого давления двигателя ЯМЗ-8423.10
47
47
56
55
54
53
52
51
50
49
48
48
57
46
45
44
43
42
41
40
39
66
75
74
73
72
71
70
69
68
67
38
65
64
63
62
61
60
59
58
9
18
17
16
15
15
15
14
13
13
13
12
11
10
19
8
7
6
5
4
3
2
1
28
37
36
35
34
33
32
31
30
29
423.1111005
27
26
25
24
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 423.1111005 | 4***5 | Топливный насос высокого давления в сборе | |
| 1 | 4***1 | Корпус насоса с втулками | |
| 2 | 4***7 | Шайба подшипника дистанционная | |
| 3 | 6***А | Подшипник кулачкового вала | |
| 4 | 4***7 | Втулка подшипника | |
| 5 | 4***2 | Кольцо упорное | |
| 6 | 4***1 | Рейка насоса | |
| 7 | 4***4 | Ось ролика | |
| 8 | 4***2 | Втулка ролика | |
| 9 | 4***8 | Ролик толкателя | |
| 10 | 4***0 | Толкатель плунжера в сборе | |
| 11 | 4***5 | Пробка топливного | |
| 12 | 2***9 | Кольцо уплотнительное | |
| 13 | 8***П | Шайба | |
| 14 | 4***2 | Ввертыш | |
| 15 | 3***1 | Прокладка | |
| 16 | 3***9 | Пробка | |
| 17 | 4***5 | Пята толкателя | |
| 18 | 4***0 | Секция топливного насоса в сборе | |
| 19 | 4***6 | Прокладка регулировочная | |
| 20 | 4***5 | Прокладка регулировочная | |
| 21 | 3***П | Прокладка | |
| 22 | 3***9 | Пробка | |
| 23 | 3***9 | Шайба | |
| 24 | 2***2 | Шайба пружинная | |
| 25 | 2***9 | Болт | |
| 26 | 4***2 | Крышка защитная | |
| 27 | 4***4 | Винт крепления крышки | |
| 28 | 2***9 | Гайка | |
| 29 | 2***9 | Шайба | |
| 30 | 2***9 | Шпилька | |
| 31 | 4***5 | Фланец нажимной | |
| 32 | 8***1 | Трубка подвода масла в сборе | |
| 33 | 3***П | Шайба | |
| 34 | 4***2 | Ввертыш экранированный | |
| 35 | 3***9 | Болт | |
| 36 | 3***2 | Клапан | |
| 37 | 3***0 | Пробка клапана | |
| 38 | 1***0 | Прокладка (ВАЗ) | |
| 39 | 8***П | Шайба | |
| 40 | 3***9 | Пружина | |
| 41 | 3***0 | Направляющая | |
| 42 | 3***5 | Шарик | |
| 43 | 3***5 | Корпус | |
| 44 | 4***6 | Шпонка сегментная | |
| 45 | 2***5 | Болт | |
| 46 | 2***5 | Гайка | |
| 47 | 2***9 | Болт М8Х25 | |
| 48 | 2***9 | Шайба | |
| 49 | 3***9 | Шайба | |
| 50 | 4***6 | Крышка рейки | |
| 51 | 4***9 | Прокладка | |
| 52 | 4***5 | Вал кулачковый | |
| 53 | 4***3 | Опора кулачкового вала | |
| 54 | 3***9 | Болт | |
| 55 | 2***4 | Прокладка пробки | |
| 56 | 4***5 | Ввертыш | |
| 57 | 2***А | Стопор винта | |
| 58 | 8***0 | Трубка | |
| 59 | 3***5 | Винт стопорный | |
| 60 | 3***П | Прокладка | |
| 61 | 3***9 | Ввертыш | |
| 62 | 3***9 | Ввертыш | |
| 63 | 8***9 | Пробка спуска воздуха | |
| 64 | 4***6 | Кольцо уплотнительное | |
| 65 | 4***5 | Колпачок | |
| 66 | 4***5 | Болт опоры кулачкового вала | |
| 67 | 4***0 | Прокладка регулировочная | |
| 68 | 4***9 | Прокладка регулировочная | |
| 69 | 4***8 | Прокладка регулировочная | |
| 70 | 4***3 | Кольцо уплотнительное | |
| 71 | 4***2 | Крышка подшипника | |
| 72 | 8***8 | Манжета в сборе | |
| 73 | 4***2 | Маховик топливного насоса | |
| 74 | 2***9 | Шайба | |
| 75 | 2***9 | Гайка |
