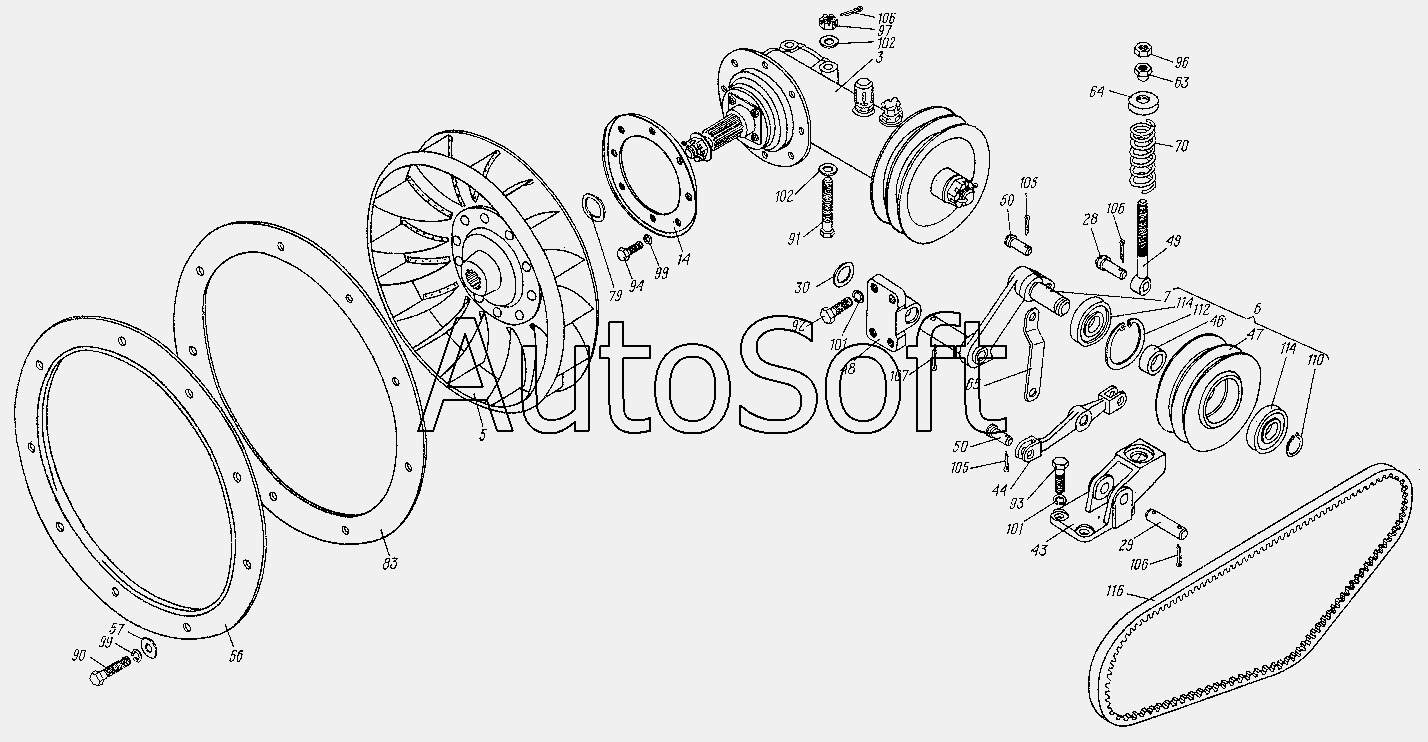

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Система охлаждения 8.02.001
99
99
79
83
90
91
92
93
94
96
97
70
101
101
102
102
105
105
106
106
106
107
110
112
114
114
116
46
5
6
7
14
28
29
30
43
44
3
47
48
49
50
50
56
57
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 8***1 | Редуктор вентилятора | |
| 5 | 8***4 | Вентилятор в сборе | |
| 6 | 8***1 | Ролик натяжной | |
| 7 | 8***1 | Рычаг | |
| 14 | 8***7 | Обошла с гайками | |
| 28 | А***2 | Палец тяги тормоза остановочного | |
| 29 | А***5 | Палец пружины тормоза | |
| 30 | 7***1 | Шайба | |
| 43 | 8***3 | Кронштейн | |
| 44 | 8***4 | Рычаг двуплечий | |
| 46 | 8***5 | Проставка | |
| 47 | 8***1 | Ролик | |
| 48 | 8***1 | Кронштейн | |
| 49 | 8***2 | Тяга | |
| 50 | 8***4 | Палец | |
| 56 | 8***1 | Обечайка | |
| 57 | 8***2 | Шайба | |
| 63 | 8***0 | Гайка | |
| 64 | 8***1 | Шайба | |
| 65 | 8***2 | Серьга | |
| 70 | 8***6 | Пружина | |
| 79 | 8***2 | Шайба | |
| 83 | 1***9 | Прокладка | |
| 90 | [***] | Болт М6.6gx35.66.019 ГОСТ 7795-70 | |
| 91 | [***] | Болт 2М12.6gx130.66.019 ГОСТ 7795-70 | |
| 92 | [***] | Болт М10.6gx20.66.019 ГОСТ 7796-70 | |
| 93 | [***] | Болт М10.6gx25.66.019 ГОСТ 7796-70 | |
| 94 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 96 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 97 | [***] | Гайка М12.6Н.8.0112 ГОСТ 5933-73 | |
| 99 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 101 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 102 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 105 | [***] | Шплинт 2,5x16.016 ГОСТ 397-79 | |
| 106 | [***] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 107 | [***] | Шплинт 4x25.016 ГОСТ 397-79 | |
| 110 | Б***5 | Кольцо ГОСТ 13942-68 | |
| 112 | Б***2 | Кольцо ГОСТ 13943-68 | |
| 114 | 6***9 | Подшипник ГОСТ 8882-75 | |
| 116 | [***] | Ремень зубчатый 11-19x12,5x1450 ГОСТ 5813-76 |
