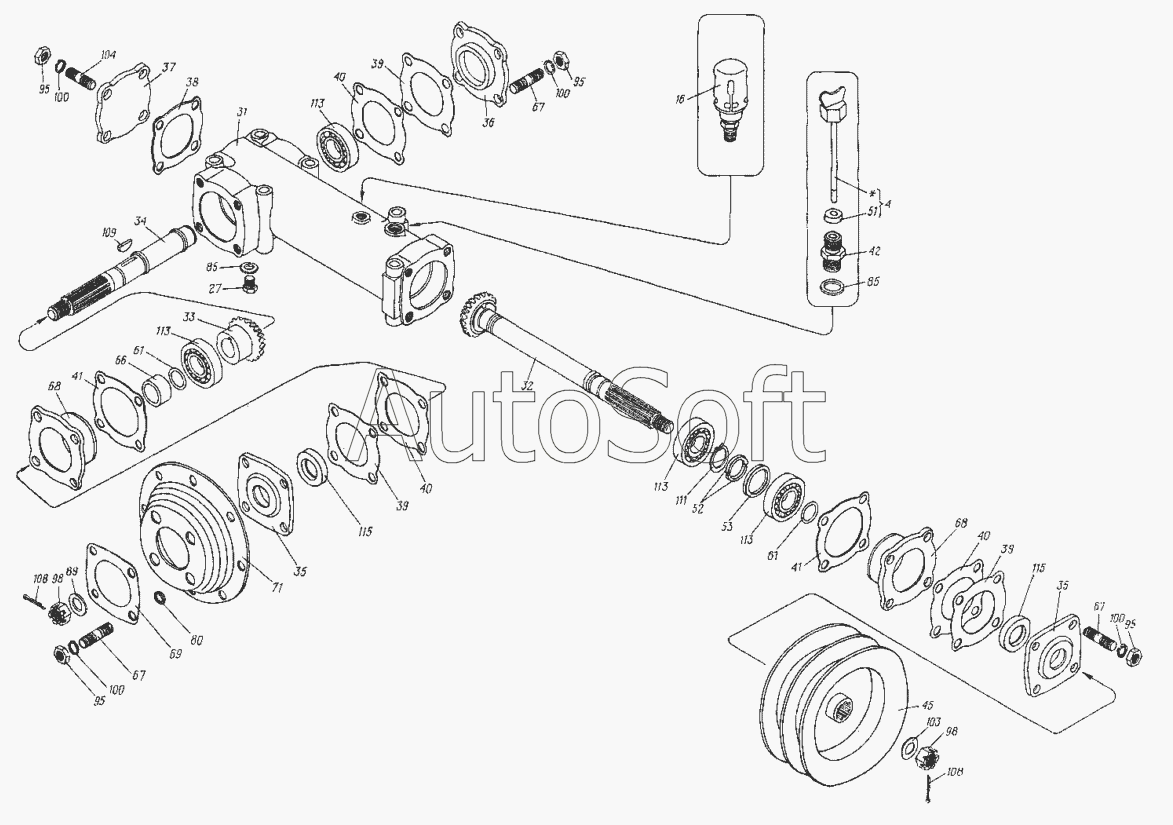

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Редуктор вентилятора 8.02.011-1
4
16
27
31
32
33
34
35
35
36
36
37
38
39
39
40
40
40
41
41
42
45
51
52
53
61
61
66
67
67
67
68
68
69
71
80
85
85
89
95
95
95
95
98
98
100
100
100
100
103
104
108
108
109
111
113
113
113
113
115
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 8***3 | Щуп в сборе | |
| 16 | 8***2 | Сапун | |
| 27 | 5***1 | Пробка | |
| 31 | 8***1 | Корпус редуктора | |
| 32 | 8***2 | Шестерня редуктора ведущая | |
| 33 | 8***3 | Шестерня редуктора ведомая | |
| 34 | 8***4 | Валик редуктора | |
| 35 | 8***1 | Крышка | |
| 36 | 8***6 | Крышка | |
| 37 | 8***7 | Крышка | |
| 38 | 8***8 | Прокладка | |
| 39 | 8***9 | Прокладка регулировочная | |
| 40 | 8***0 | Прокладка регулировочная | |
| 41 | 8***1 | Прокладка | |
| 42 | 8***2 | Штуцер | |
| 45 | 8***5 | Шкив | |
| 51 | 8***1 | Прокладка | |
| 52 | 8***7 | Полусухарь | |
| 53 | 8***8 | Кольцо | |
| 61 | 8***5 | Кольцо резиновое | |
| 66 | 8***4 | Втулка | |
| 67 | 8***5 | Шпилька | |
| 68 | 8***6 | Стакан | |
| 69 | 8***7 | Обойма | |
| 71 | 8***7 | Колпак защитный | |
| 80 | 8***3 | Шайба | |
| 85 | 1***5 | Прокладка | |
| 89 | Ш***р | Шайба | |
| 95 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 98 | [***] | Гайка М20х1,5.6Н.8.0112 ГОСТ 5933-73 | |
| 100 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 103 | [***] | Шайба 20.01.0115 ГОСТ 11371-78 | |
| 104 | [***] | Шпилька М8х-То/6gх20.66.013-6 ГОСТ 22036-76 | |
| 108 | [***] | Шплинт 4x32.016 ГОСТ 387-79 | |
| 109 | [***] | Шпонка 6x10 ГОСТ 24071-80 ГОСТ 24071-80 | |
| 111 | Б***0 | Кольцо ГОСТ 13942-68 | |
| 113 | 3***5 | Подшипник ГОСТ 8338-75 | |
| 115 | [***] | Манжета 1-38x58-4 ГОСТ 8752-70 |
