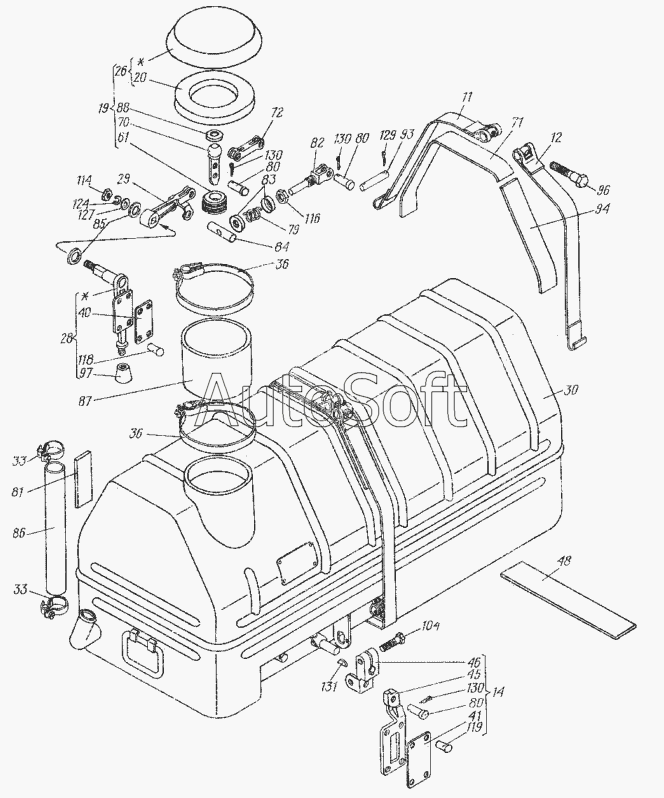

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Фильтровентиляционная установка 6.80.001-1
97
82
83
84
85
86
87
88
93
94
96
81
104
114
116
118
119
124
127
129
130
130
130
131
40
12
14
19
20
26
28
29
30
33
33
36
36
11
41
45
46
48
61
70
71
72
79
80
80
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 1***7 | Лента стяжная в сборе | |
| 12 | 1***8 | Лента стяжная в сборе | |
| 14 | 1***2 | Рычаг в сборе | |
| 19 | 2***1 | Крышка | |
| 20 | 2***2 | Уплотнитель в сборе | |
| 26 | 2***9 | Крышка | |
| 28 | 6***1 | Рычаг | |
| 29 | 6***2 | Рычаг в сборе | |
| 30 | 1***0 | Установка ФВУ-200 | |
| 33 | Х***1 | Хомутик винтовой | |
| 36 | Х***1 | Хомутик винтовой | |
| 40 | 1***5 | Табличка | |
| 41 | 1***6 | Табличка | |
| 45 | 1***5 | Поводок | |
| 46 | 1***6 | Рычаг | |
| 48 | 2***7 | Накладка | |
| 61 | 2***1 | Гайка | |
| 70 | 2***1 | Рычаг | |
| 71 | 2***7 | Прокладка | |
| 72 | 2***1 | Вилка | |
| 79 | 5***7 | Пружина | |
| 80 | 5***0 | Палец | |
| 81 | 6***5 | Прокладка | |
| 82 | 6***0 | Вилка | |
| 83 | 6***1 | Колпачок | |
| 84 | 6***2 | Палец | |
| 85 | 6***3 | Шайба уплотнительная | |
| 86 | 6***3 | Шланг | |
| 87 | 6***0 | Рукав соединительный | |
| 88 | 8***9 | Клапан | |
| 93 | 8***4 | Палец | |
| 94 | 1***0 | Прокладка | |
| 96 | 1***5 | Винт стяжной | |
| 97 | А***0 | Рукоятка управления | |
| 104 | [***] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 114 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 116 | [***] | Гайка М10x1,25.6.0112 ГОСТ 5915-70 | |
| 118 | [***] | Заклепка 2x6.31 ГОСТ 10299-80 | |
| 119 | [***] | Заклепка 2x10.31 ГОСТ 10299-80 | |
| 124 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 127 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 129 | [***] | Шплинт 1,6x12.016 ГОСТ 397-79 | |
| 130 | [***] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 131 | [***] | Шпонка 3x5 ГОСТ 24071-80 |
