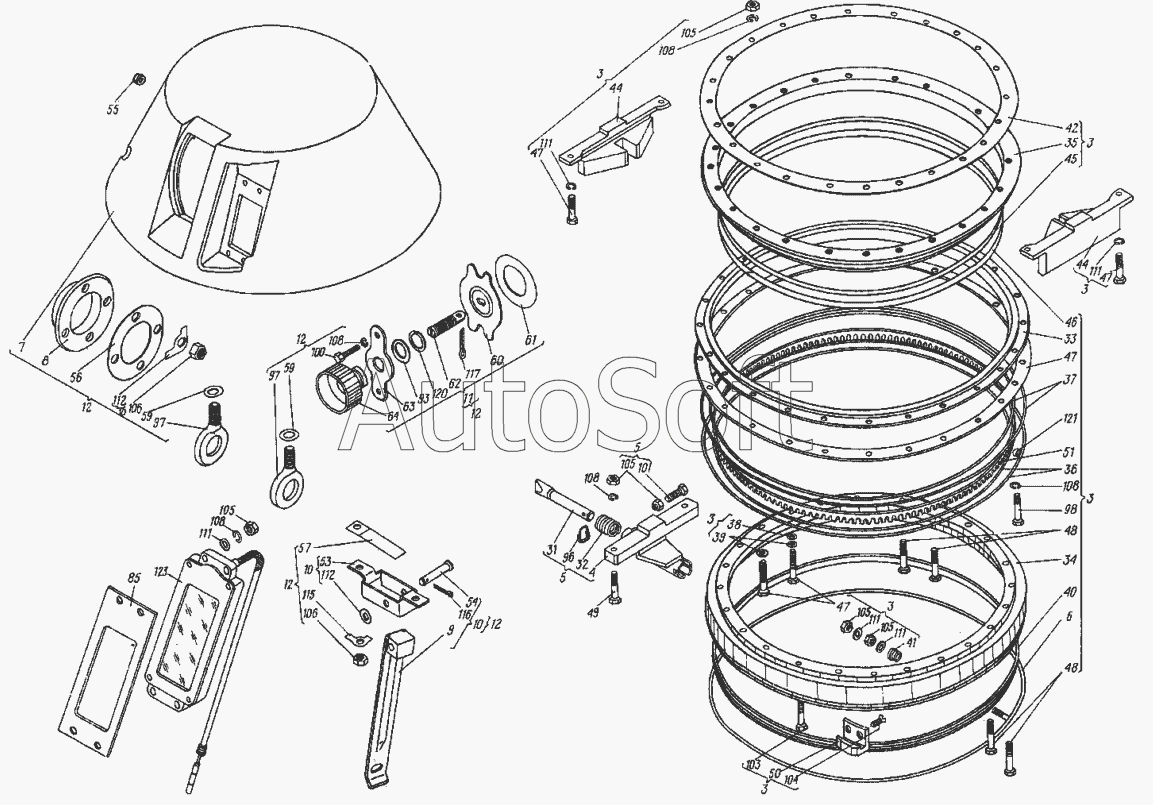

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Башенная установка СБА
3
3
3
3
3
3
4
5
5
6
7
8
9
9
10
10
10
11
12
12
12
12
12
31
32
33
34
35
36
37
38
39
40
41
42
44
44
45
46
47
47
47
47
48
48
49
50
51
53
54
55
56
57
59
59
60
61
62
63
64
85
93
96
97
97
98
100
101
103
104
105
105
105
105
105
106
106
108
108
108
108
108
111
111
111
111
111
112
112
115
116
117
120
121
123
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | С***1 | Погон | |
| 4 | С***1 | Кронштейн в сборе | |
| 5 | С***2 | Стопор в сбора | |
| 6 | С***3 | Кольцо контактное в сборе | |
| 7 | С***2 | Корпус башни | |
| 8 | С***1 | Пробка в сборе | |
| 9 | С***3 | Стопор | |
| 10 | С***4 | Стопор вертикальный | |
| 11 | С***6 | Клапан | |
| 12 | С***А | Башня | |
| 31 | 1***5 | Стопор | |
| 32 | 1***6 | Пружина | |
| 33 | 1***9 | Кольцо неподвижное | |
| 34 | 1***0 | Кольцо регулировочное | |
| 35 | 1***1 | Кольцо подвижное | |
| 36 | 1***2 | Кольцо наружное | |
| 37 | 1***3 | Кольцо внутреннее | |
| 38 | 1***4 | Шайба регулировочная | |
| 39 | 1***5 | Шайба | |
| 40 | 1***6 | Кольцо изоляционное | |
| 41 | 1***8 | Втулка | |
| 42 | 1***9 | Прокладка | |
| 43 | 1***0 | Прокладка | |
| 44 | 1***2 | Гнездо стопора | |
| 45 | 1***3 | Кольцо наружное | |
| 46 | 1***4 | Кольцо внутреннее | |
| 47 | 1***6 | Болт | |
| 48 | 1***1 | Болт | |
| 49 | 1***2 | Болт | |
| 50 | 1***9 | Сектор выключения | |
| 51 | 1***0 | Сепаратор | |
| 53 | 2***4 | Кронштейн | |
| 54 | 2***5 | Ось | |
| 55 | 2***7 | Втулка | |
| 56 | 2***8 | Прокладка | |
| 57 | 2***9 | Пружина | |
| 59 | 2***7 | Прокладка | |
| 60 | 2***0 | Клапан | |
| 61 | 2***1 | Прокладка | |
| 62 | 2***2 | Шпилька | |
| 63 | 2***3 | Планка | |
| 64 | 2***4 | Маховик | |
| 85 | 4***4 | Прокладка | |
| 93 | 5***4 | Шайба | |
| 96 | 5***0 | Кольцо | |
| 97 | 1***7 | Рым-болт .М12 ГОСТ 4751-67 | |
| 98 | [***] | Болт М6.6gx40.66.019 ГОСТ 7795-70 | |
| 100 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 101 | [***] | Болт М6.6gx20.66.019 ГОСТ 7798-70 | |
| 103 | [***] | Болт М6.6gx30.66.019 ГОСТ 7798-70 | |
| 104 | [***] | Винт В1.М4-6gx10.58.019 ГОСТ 17475-30 | |
| 105 | [***] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 106 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 108 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 111 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 112 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 115 | [***] | Шайба 8.01.0115 ГОСТ 13463-77 | |
| 116 | [***] | Шплинт 1.6x18.016 ГОСТ 397-79 | |
| 117 | [***] | Шплинт 2.5x16.016 ГОСТ 397-79 | |
| 120 | Б***2 | Кольцо ГОСТ 13942-68 | |
| 121 | [***] | Шарик 111 12мм П ГОСТ 3722-60 | |
| 123 | С***0 | Стекло защитное с электрообогревом СЭ1000 ТУ 3-3.1003-74 |
