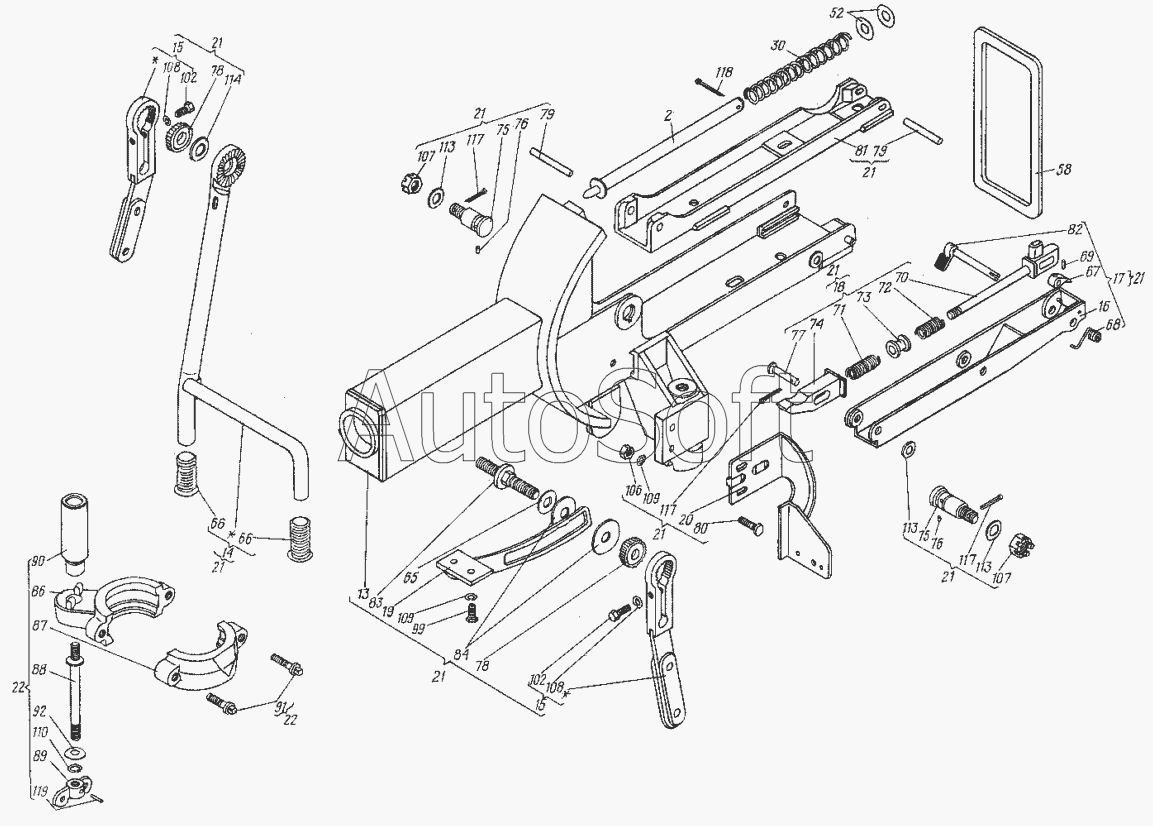

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Башенная установка СБА
92
78
78
79
79
80
81
82
83
84
86
87
88
89
90
91
77
99
102
102
106
107
107
108
108
109
109
110
113
113
113
114
117
117
117
118
119
58
13
14
15
15
16
17
18
19
20
21
21
21
21
21
21
21
21
21
22
22
30
52
2
65
66
66
67
68
69
70
71
72
73
74
75
75
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | С***1 | Стержень | |
| 13 | С***1 | Люлька сварная | |
| 14 | С***1 | Ручка управления | |
| 15 | С***7 | Рукоятка | |
| 16 | С***1 | Кожух | |
| 17 | С***9 | Кожух в сборе | |
| 18 | С***0 | Амортизатор | |
| 19 | С***1 | Ограничитель | |
| 20 | С***3 | Кронштейн крепления налобника ПП-6ЛБ | |
| 21 | С***А | Люлька | |
| 22 | С***4 | Хомут прибора | |
| 30 | 1***1 | Пружина уравновешивания | |
| 52 | 2***2 | Шайба | |
| 58 | 2***3 | Уплотнение | |
| 65 | 2***5 | Прокладка | |
| 66 | 3***4 | Ручка резиновая | |
| 67 | 3***1 | Защелка | |
| 68 | 3***7 | Пружина защелки | |
| 69 | 3***8 | Штифт | |
| 70 | 3***9 | Стержень | |
| 71 | 3***0 | Пружина амортизатора большая | |
| 72 | 3***1 | Пружина амортизатора малая | |
| 73 | 3***2 | Катушка | |
| 74 | 3***3 | Головка | |
| 75 | 3***1 | Цапфа | |
| 76 | 3***3 | Штырь | |
| 77 | 3***5 | Ось | |
| 78 | 3***1 | Муфта | |
| 79 | 3***1 | Ось | |
| 80 | 3***6 | Болт | |
| 81 | 3***0 | Каретка | |
| 82 | 3***1 | Ось защелки | |
| 83 | 3***4 | Ось | |
| 84 | 3***7 | Шайба | |
| 86 | 4***1 | Основание | |
| 87 | 4***1 | Накладка | |
| 88 | 4***3 | Стержень | |
| 89 | 4***4 | Барашек | |
| 90 | 4***1 | Палец | |
| 91 | 4***1 | Винт | |
| 92 | 4***8 | Шайба | |
| 99 | [***] | Болт М8.6gx12.66.019 ГОСТ 7796-70 | |
| 102 | [***] | Болт М6.6gx25.66.019 ГОСТ 7798-70 | |
| 106 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 107 | [***] | Гайка М10.6Н.8.0112 ГОСТ 5932-73 | |
| 108 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 109 | [***] | Шайба 8.6.5Г.0115 ГОСТ 6402-70 | |
| 110 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 113 | [***] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 114 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 117 | [***] | Шплинт 2.5x16.016 ГОСТ 397-79 | |
| 118 | [***] | Шплинт 3.2x20.016 ГОСТ 397-79 | |
| 119 | [***] | Штифт 4h8x20 ГОСТ 3128-70 |
