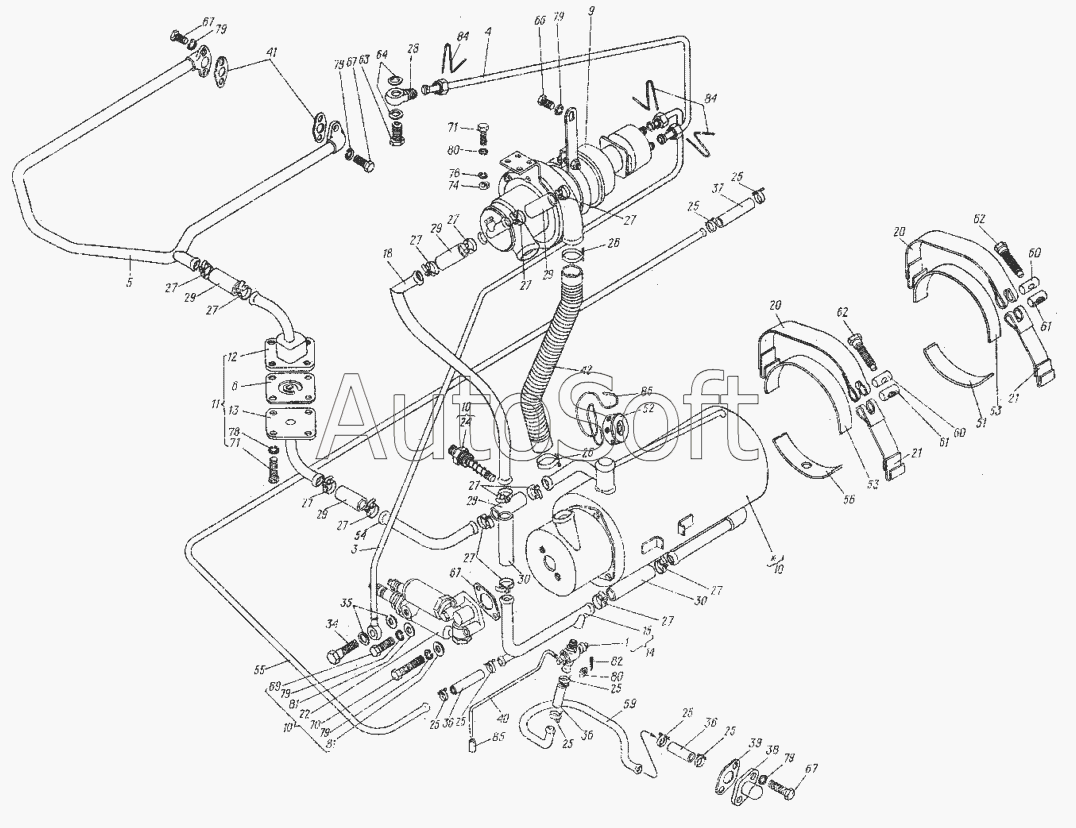

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Система подогрева двигателя 6.05.001-1
41
42
51
52
53
53
54
55
56
59
60
60
61
61
62
62
63
64
40
66
67
67
67
67
69
70
71
71
74
78
78
79
79
79
79
79
79
80
80
81
81
82
84
84
85
86
22
3
4
5
6
9
10
10
10
11
12
13
14
15
18
20
20
21
21
1
24
25
25
25
25
25
25
25
25
26
26
27
27
27
27
27
27
27
27
27
27
27
27
28
29
29
29
29
29
30
30
34
35
36
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Краник спускной | |
| 3 | 6***1 | Труба | |
| 4 | 6***1 | Труба | |
| 5 | 8***5 | Труба обводная со штуцерами | |
| 6 | 8***1 | Клапан в сборе | |
| 9 | 8***3 | Насосный агрегат | |
| 10 | 8***1 | Котел подогревателя ПЖД | |
| 11 | 8***2 | Патрубки с клапаном в сборе | |
| 12 | 8***3 | Патрубок с корпусом клапана в сборе | |
| 13 | 8***4 | Патрубок клапана в сборе | |
| 14 | 8***2 | Труба слива с краником | |
| 15 | 8***2 | Труба слива | |
| 18 | 8***1 | Труба слива | |
| 20 | 8***7 | Лента стяжная в сборе | |
| 21 | 8***6 | Лента стяжная в сборе | |
| 22 | П***7 | Клапан электромагнитный с форсункой и электронагревателем | |
| 24 | С***0 | Свеча накаливания | |
| 25 | Х***8 | Хомутик стяжной | |
| 26 | Х***9 | Хомутик стяжной | |
| 27 | Х***1 | Хомутик винтовой | |
| 28 | 1***4 | Угольник поворотный | |
| 29 | 5***1 | Шланг | |
| 30 | 5***1 | Шланг | |
| 34 | 6***1 | Штуцер | |
| 35 | 6***1 | Прокладка | |
| 36 | 8***1 | Шланг | |
| 37 | 8***2 | Шланг | |
| 38 | 8***1 | Штуцер | |
| 39 | 8***1 | Прокладка штуцера | |
| 40 | 8***4 | Удлинитель | |
| 41 | 8***9 | Прокладка | |
| 42 | 8***8 | Шланг | |
| 51 | 8***9 | Прокладка котла нижняя | |
| 52 | 8***0 | Гайка поджимная | |
| 53 | 8***1 | Прокладка котла верхняя | |
| 54 | 8***2 | Труба отвода воды | |
| 55 | 8***2 | Трубка | |
| 56 | 8***5 | Прокладка котла нижняя | |
| 59 | 8***1 | Трубка | |
| 60 | 8***8 | Бобышка | |
| 61 | 8***9 | Бобышка | |
| 62 | 8***0 | Винт стяжной | |
| 63 | 1***0 | Болт поворотного угольника | |
| 64 | 1***А | Прокладка | |
| 65 | П***6 | Прокладка | |
| 66 | [***] | Болт М8.6gx12.66.019 ГОСТ 7796-70 | |
| 67 | [***] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 69 | [***] | Болт М8.6gx30.66.019 ГОСТ 7796-70 | |
| 70 | [***] | Болт М8.6gx40.66.019 ГОСТ 7796-70 | |
| 71 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 74 | [***] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 78 | [***] | Шайба 6.65Г.0115 ГОСТ 6403-70 | |
| 79 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 80 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 81 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 82 | [***] | Шплинт 1,6x12.016 ГОСТ 397-79 | |
| 84 | [***] | Проволока 1.0-0-2Ц ГОСТ 3282-74, l=150 мм | |
| 85 | [***] | Трубка IIIТВ-40-230-7, белая ГОСТ 19034-73, l=30 мм | |
| 86 | [***] | Шнур асбестовый ШАОН 1,5 ГОСТ 1779-72, l=4000 мм |
