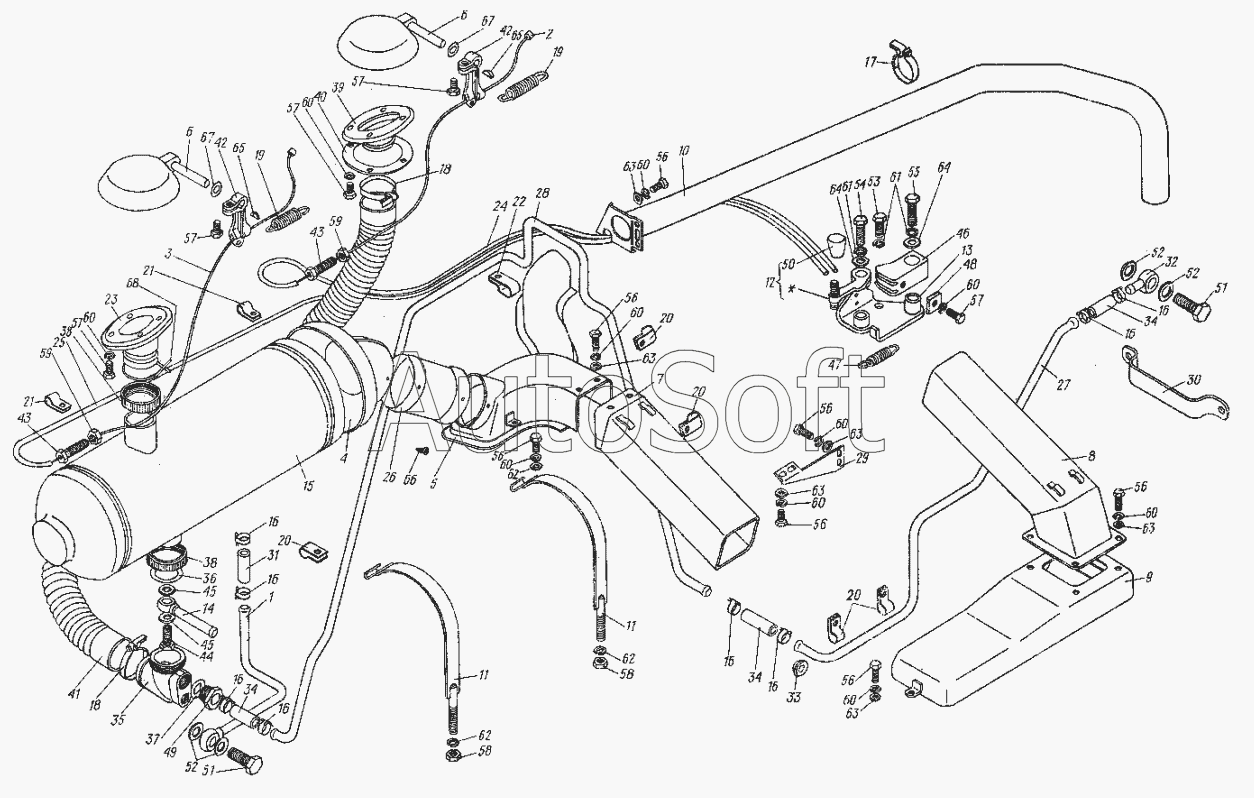

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Система обогрева 6.06.001
43
43
51
51
50
49
48
47
46
45
45
44
52
52
52
42
42
41
40
39
38
38
37
36
60
60
60
60
60
60
60
60
60
60
68
67
67
66
65
65
64
64
63
63
63
63
63
63
62
62
62
61
61
35
59
59
58
58
57
57
57
57
57
56
56
56
56
56
56
56
55
54
53
9
17
16
16
16
16
16
16
16
16
15
14
13
12
11
11
10
18
18
8
7
6
6
5
4
3
2
26
34
34
34
33
32
31
30
29
28
27
1
25
24
23
22
21
21
20
20
20
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Дренажная трубка в сборе | |
| 2 | 6***4 | Трос со втулкой | |
| 3 | 6***5 | Трос со втулкой | |
| 4 | 6***2 | Крышка отопителя в сборе | |
| 5 | 6***3 | Распределитель верхний в сборе | |
| 6 | 6***5 | Крышка выхлопная в сборе | |
| 7 | 6***6 | Труба верхняя в сборе | |
| 8 | 6***7 | Труба нижняя в сборе | |
| 9 | 6***8 | Распределитель нижний в сборе | |
| 10 | 6***9 | Труба в сборе | |
| 11 | 6***4 | Лента стяжная в сборе | |
| 12 | 8***8 | Фиксатор | |
| 13 | 8***1 | Опора | |
| 14 | 8***6 | Трубка | |
| 15 | 0***Г | Отопительно-вентиляционная установка | |
| 16 | Х***8 | Хомутик стяжной | |
| 17 | Х***1 | Хомутик винтовой | |
| 18 | Х***1 | Хомутик винтовой | |
| 19 | 5***9 | Пружина оттяжная | |
| 20 | 5***0 | Скоба | |
| 21 | 5***8 | Скоба | |
| 22 | А***1 | Скоба | |
| 23 | 6***1 | Патрубок выпускной | |
| 24 | 6***1 | Оплетка | |
| 25 | 6***2 | Оплетка | |
| 26 | 6***0 | Патрубок | |
| 27 | 6***1 | Труба | |
| 28 | 6***1 | Трубка задняя | |
| 29 | 6***7 | Кронштейн | |
| 30 | 6***0 | Лента | |
| 31 | 8***0 | Шланг | |
| 32 | 8***9 | Угольник поворотный | |
| 33 | 8***9 | Шайба уплотнения | |
| 34 | 8***1 | Шланг | |
| 35 | 8***8 | Патрубок | |
| 36 | 8***0 | Кольцо | |
| 37 | 8***1 | Кольцо | |
| 38 | 8***2 | Гайка | |
| 39 | 8***1 | Патрубок заборный | |
| 40 | 8***8 | Прокладка | |
| 41 | 8***1 | Шланг | |
| 42 | 8***7 | Коромысло | |
| 43 | 8***8 | Болт регулировочный | |
| 44 | 8***9 | Болт поворотного угольника | |
| 45 | 8***0 | Прокладка | |
| 46 | 8***1 | Поводок | |
| 47 | 8***1 | Пружина | |
| 48 | 8***9 | Планка | |
| 49 | 8***9 | Гайка | |
| 50 | А***0 | Рукоятка управления | |
| 51 | 1***0 | Болт поворотного угольника | |
| 52 | 1***А | Прокладка | |
| 53 | [***] | Болт М8.6gx12.66.019 ГОСТ 7796-70 | |
| 54 | [***] | Болт М8.6gx30.66.019 ГОСТ 7796-70 | |
| 55 | [***] | Болт М8.6gx35.66.019 ГОСТ 7796-70 | |
| 56 | [***] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 57 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 58 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 59 | [***] | Гайка М12.6Н.8.0112 ГОСТ 5929-70 | |
| 60 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 61 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 62 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 63 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 64 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 65 | [***] | Шпонка 3x5 ГОСТ 24071-80 | |
| 66 | [***] | Шуруп 2-5x13.019 ГОСТ 1144-80 | |
| 67 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 68 | [***] | Шнур асбестовый ША0Н5 ГОСТ 1779-72, l=450 мм |
