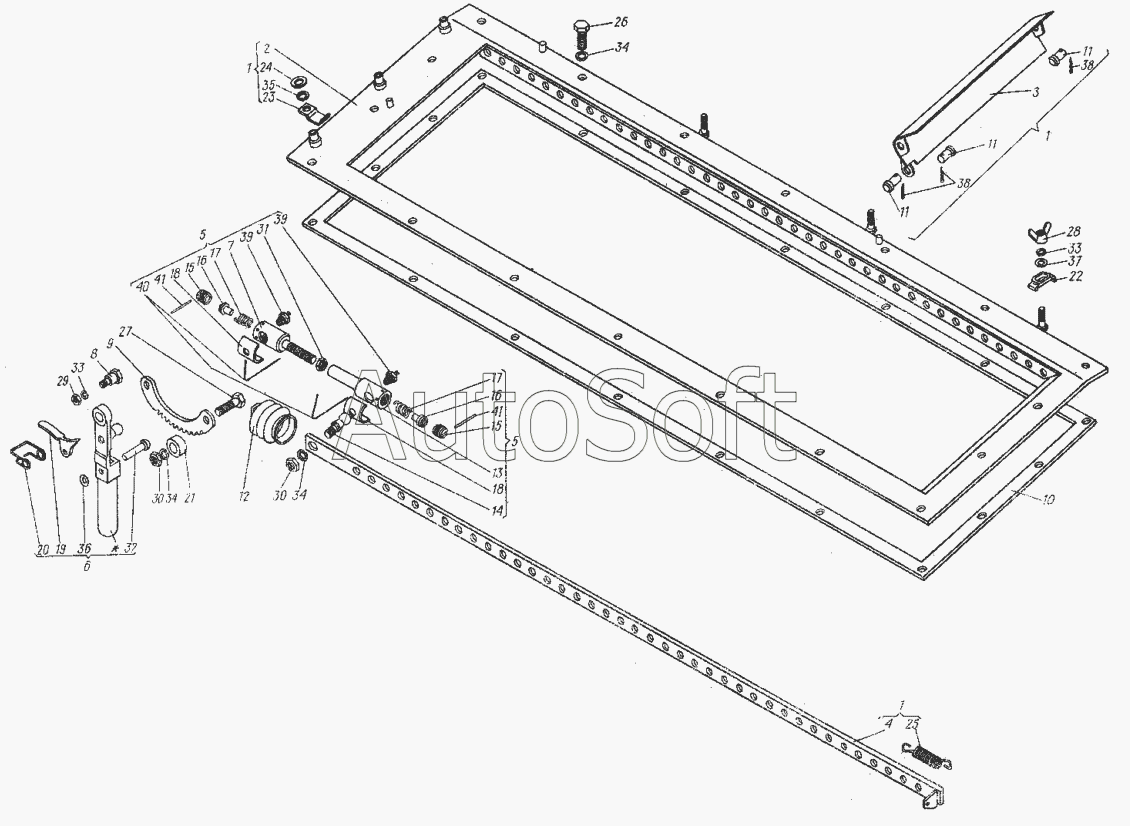

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Установка жалюзи 6.19.001-1
32
22
23
24
25
26
27
28
29
30
30
31
21
33
33
34
34
34
35
36
37
38
38
39
39
40
41
41
11
11
11
2
3
4
5
5
6
7
8
9
10
1
1
1
12
13
14
15
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Жалюзи в сборе | |
| 2 | 6***1 | Рамка жалюзи в сборе | |
| 3 | 6***1 | Створка в сборе | |
| 4 | 6***1 | Рейка в сборе | |
| 5 | 6***7 | Тяга в сборе | |
| 6 | 6***1 | Рукоятка в сборе | |
| 7 | 6***0 | Наконечник тяги | |
| 8 | 6***2 | Ось рукоятки | |
| 9 | 6***3 | Сектор зубчатый | |
| 10 | 6***4 | Прокладка жалюзи | |
| 11 | 6***6 | Палец | |
| 12 | 6***1 | Колпак защитный | |
| 13 | 8***4 | Наконечник тяги | |
| 14 | 8***5 | Палец шаровой | |
| 15 | 8***6 | Прокладка наконечника | |
| 16 | 8***7 | Сухарь | |
| 17 | 8***8 | Пружина | |
| 18 | 8***9 | Муфта защитная | |
| 19 | 8***2 | Защелка | |
| 20 | 8***3 | Пружина | |
| 21 | 8***5 | Втулка | |
| 22 | 8***6 | Прижим | |
| 23 | 8***6 | Прижим | |
| 24 | 8***7 | Шайба | |
| 25 | 5***А | Пружина | |
| 26 | [***] | Болт М10.6gx20.66.019 ГОСТ 7796-70 | |
| 27 | [***] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | |
| 28 | [***] | Гайка М8.35.0112 ГОСТ 3032-76 | |
| 29 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 30 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 31 | [***] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 32 | [***] | Заклепка 6х30.01 ГОСТ 10299-80 | |
| 33 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 34 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 35 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6408-70 | |
| 36 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 37 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 38 | [***] | Шплинт 3.2х20.016 ГОСТ 397-79 | |
| 39 | [***] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 40 | [***] | Проволока 1,0-0-211 ГОСТ 3282-74, l=100 мм | |
| 41 | [***] | Проволока 2,0-0-2Ц ГОСТ 3282-74, l=35 мм |
