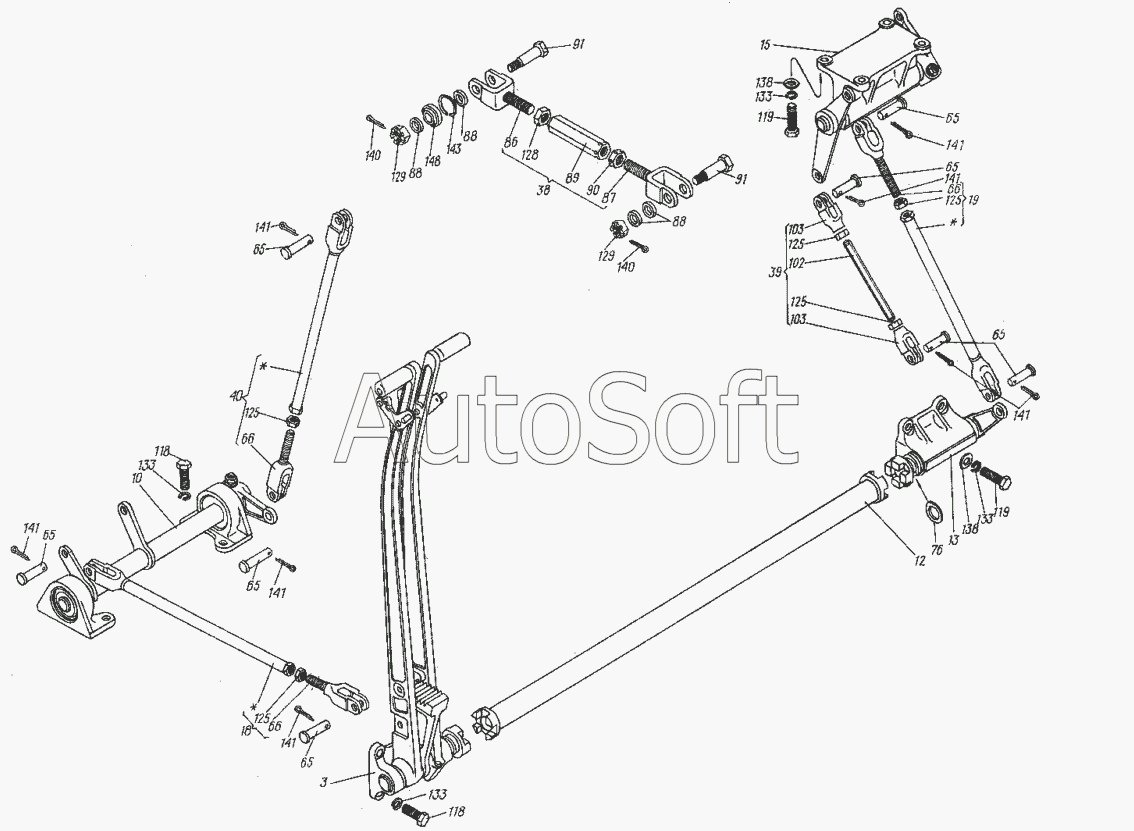

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Управление механизмами поворота, сцеплением и тормозами 6.22.001
3
10
12
13
15
18
19
38
39
40
65
65
65
65
65
65
65
66
66
66
76
86
87
88
88
88
89
90
91
91
102
103
103
118
118
119
119
125
125
125
125
125
128
129
129
133
133
133
133
138
138
140
140
141
141
141
141
141
141
141
143
148
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 6***0 | Кронштейн рычагов в сборе | |
| 10 | 6***0 | Вал промежуточный в сборе | |
| 12 | 6***3 | Вал передаточный | |
| 13 | 6***4 | Кронштейн передаточного вала правый | |
| 15 | 6***7 | Кронштейн в сборе | |
| 18 | 6***0 | Тяга левого рычага управления | |
| 19 | 6***2 | Тяга правого рычага управления | |
| 38 | 8***5 | Тяга рычага фрикциона МП | |
| 39 | 8***1 | Тяга | |
| 40 | 8***5 | Тяга | |
| 65 | 8***1 | Палец | |
| 66 | 8***3 | Вилка регулировочная | |
| 76 | 8***8 | Прокладка регулировочная | |
| 86 | 8***0 | Вилка | |
| 87 | 8***1 | Вилка | |
| 88 | 8***2 | Кольцо проставочное | |
| 89 | 8***4 | Тяга | |
| 90 | 8***5 | Гайка | |
| 91 | 8***6 | Палец стяжной | |
| 102 | 8***6 | Тяга | |
| 103 | 8***7 | Вилка | |
| 118 | [***] | Болт М12.6gx25.66.019 ГОСТ 7796-70 | |
| 119 | [***] | Болт М12.6gx30.66.019 ГОСТ 7796-70 | |
| 125 | [***] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 128 | [***] | Гайка М12.6Н.8.0112 ГОСТ 5929-70 | |
| 129 | [***] | Гайка М8.6Н.8.0112 ГОСТ 5933-73 | |
| 133 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 138 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 140 | [***] | Шплинт 2x12.016 ГОСТ 397-79 | |
| 141 | [***] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 143 | 1***0 | Кольцо ГОСТ 13941-68 | |
| 148 | Ш***0 | Подшипник ГОСТ 3635-78 |
