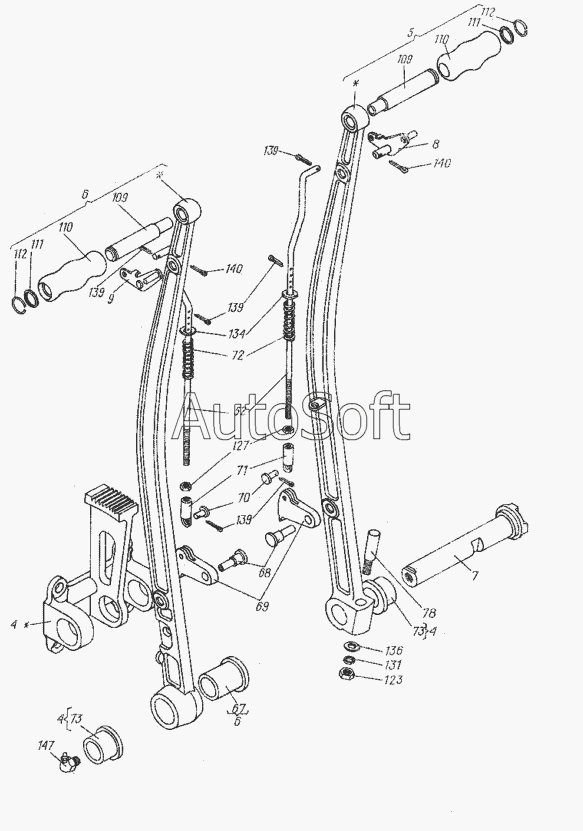

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Кронштейн рычагов в сборе 6.22.010
73
73
147
140
140
139
139
139
139
136
134
131
127
123
112
112
111
111
110
110
109
109
78
4
4
4
72
71
70
69
68
67
52
9
8
7
6
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 6***2 | Кронштейн рычагов с сектором и втулками | |
| 5 | 6***3 | Рычаг управления правый в сборе | |
| 6 | 6***4 | Рычаг управления левый в сборе | |
| 7 | 6***5 | Валик рычагов управления с муфтой | |
| 8 | 6***6 | Защелка правая | |
| 9 | 6***7 | Защелка левая | |
| 52 | 6***8 | Тяга собачки | |
| 67 | 8***5 | Втулка | |
| 68 | 8***9 | Палец собачки | |
| 69 | 8***0 | Собачка | |
| 70 | 8***1 | Палец | |
| 71 | 8***2 | Вилка тяги собачки | |
| 72 | 8***4 | Пружина собачки | |
| 73 | 8***4 | Втулка | |
| 78 | 8***7 | Палец стопорный | |
| 109 | А***1 | Палец рукоятки | |
| 110 | А***2 | Рукоятка | |
| 111 | А***3 | Шайба рукоятки | |
| 112 | А***4 | Кольцо стопорное | |
| 123 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 127 | [***] | Гайка М5.6.0112 ГОСТ 5927-70 | |
| 131 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 134 | [***] | Шайба 5.01.0115 ГОСТ 11371-78 | |
| 136 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 139 | [***] | Шплинт 1.6x12.016 ГОСТ 397-79 | |
| 140 | [***] | Шплинт 2x12.016 ГОСТ 397-79 | |
| 147 | [***] | Масленка 2.3.90.Ц6 ГОСТ 19853-74 |
