Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Установка гидроамортизаторов 8.35.001
42
29
30
31
32
33
34
34
35
36
37
38
39
39
40
40
41
28
43
44
45
46
47
48
49
50
50
51
52
52
53
53
54
54
55
55
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
1
1
1
1
1
16
17
18
19
20
21
22
23
24
25
26
27

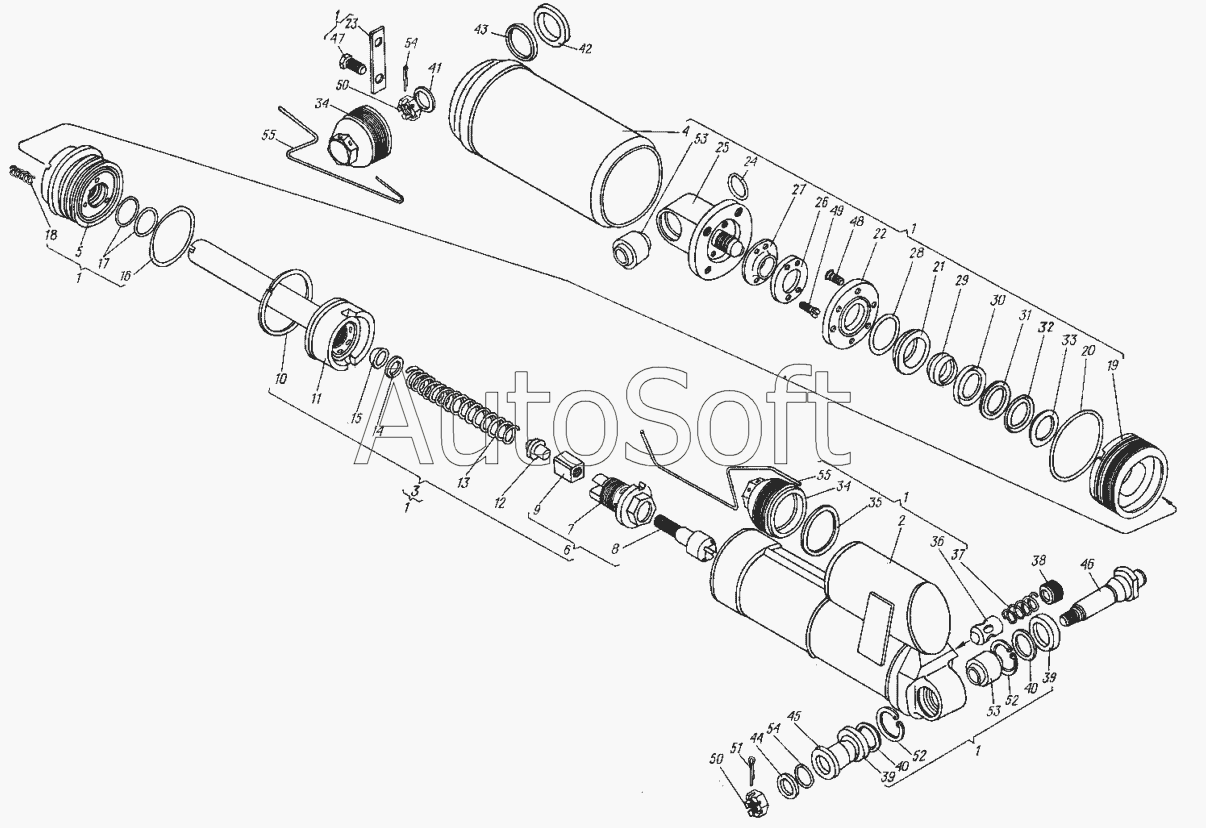

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Амортизатор гидравлический | |
| 2 | 8***1 | Корпус гидроамортизатора | |
| 3 | 8***2 | Шток в сборе | |
| 4 | 8***3 | Кожух в сборе | |
| 5 | 8***4 | Опора в сборе | |
| 6 | 8***5 | Клапан-золотник | |
| 7 | 8***1 | Корпус клапана | |
| 8 | 8***2 | Клапан | |
| 9 | 8***3 | Хвостовик | |
| 10 | 8***8 | Шток | |
| 11 | 8***9 | Кольцо | |
| 12 | 8***0 | Опора пружины | |
| 13 | 8***1 | Пружина | |
| 14 | 8***2 | Прокладка регулировочная | |
| 15 | 8***3 | Шайба | |
| 16 | 8***1 | Кольцо уплотнительное | |
| 17 | 8***2 | Кольцо | |
| 18 | 8***3 | Пружина | |
| 19 | 8***4 | Крышка | |
| 20 | 8***5 | Кольцо уплотнительное | |
| 21 | 8***6 | Скребок | |
| 22 | 8***7 | Крышка | |
| 23 | 8***8 | Планка стопорная | |
| 24 | 8***9 | Кольцо уплотнительное | |
| 25 | 8***0 | Проушина | |
| 26 | 8***1 | Кольцо | |
| 27 | 8***2 | Стопор | |
| 28 | 8***3 | Кольцо уплотнительное | |
| 29 | 8***4 | Манжета | |
| 30 | 8***5 | Манжеторазделитель | |
| 31 | 8***6 | Манжета | |
| 32 | 8***7 | Манжеторазделитель | |
| 33 | 8***8 | Кольцо | |
| 34 | 8***9 | Крышка | |
| 35 | 8***0 | Прокладка | |
| 36 | 8***1 | Клапан компенсационный | |
| 37 | 8***2 | Пружина | |
| 38 | 8***1 | Пробка | |
| 39 | 8***4 | Кольцо уплотнительное | |
| 40 | 8***5 | Шайба | |
| 41 | 8***6 | Шайба | |
| 42 | 8***7 | Кольцо уплотнительное | |
| 43 | 8***8 | Шайба | |
| 44 | 8***9 | Шайба упорная | |
| 45 | 8***1 | Втулка | |
| 46 | 8***1 | Палец | |
| 47 | [***] | Болт М10.6gx16.019 ГОСТ 7795-70 | |
| 48 | [***] | Винт В1.М4-6gx10.58.019 ГОСТ 17475-80 | |
| 49 | [***] | Винт В1.М6-6gx18.58.019 ГОСТ 17475-80 | |
| 50 | [***] | Гайка М16х1,5.6Н.8.0112 ГОСТ 5933-73 | |
| 51 | [***] | Шплинт 4x25.016 ГОСТ 397-79 | |
| 52 | Б***7 | Кольцо ГОСТ 13943-68 | |
| 53 | Ш***1 | Подшипник ГОСТ 3635-78 | |
| 54 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 55 | [***] | Проволока 1,6-0-1Ц, ГОСТ 3282-74, l=120 мм |
