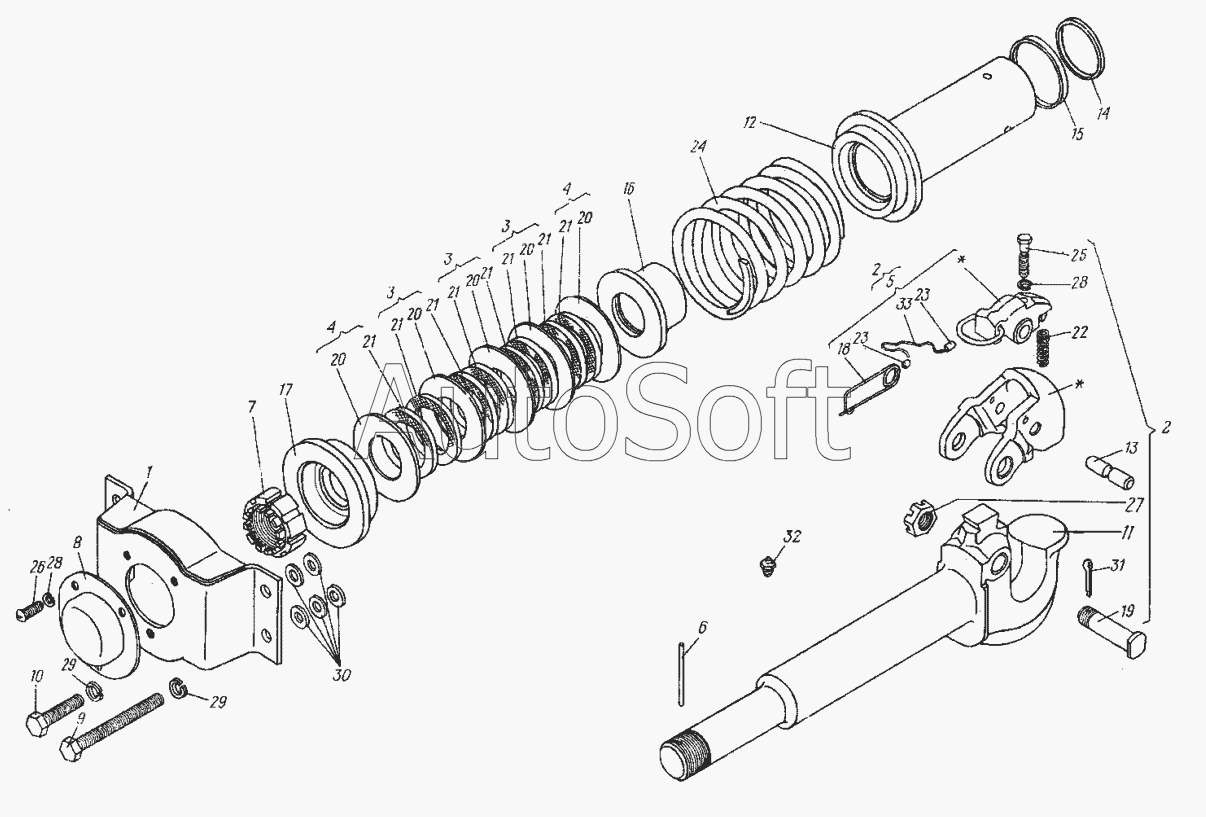

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Тягово-сцепное устройство 8.41.001-01
26
18
19
20
20
20
20
20
21
21
21
21
21
21
21
21
22
23
23
24
25
17
27
28
28
29
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***8 | Скоба в сборе | |
| 2 | 8***1 | Крюк тяговый | |
| 3 | 8***2 | Амортизатор | |
| 4 | 8***3 | Амортизатор | |
| 5 | 8***4 | Защелка | |
| 6 | 5***7 | Шплинт | |
| 7 | 5***1 | Гайка крюка | |
| 8 | 6***6 | Крышка | |
| 9 | 8***6 | Болт | |
| 10 | 8***5 | Болт | |
| 11 | 8***1 | Крюк тяговый | |
| 12 | 8***4 | Обойма пружины | |
| 13 | 8***5 | Палец | |
| 14 | 8***6 | Кольцо СП-69-61-7 ГОСТ 6308-71 | |
| 15 | 8***7 | Сальник | |
| 16 | 8***8 | Упор | |
| 17 | 8***9 | Шайба упорная | |
| 18 | 8***0 | Стопор | |
| 19 | 8***1 | Болт | |
| 20 | 8***3 | Шайба проставочная | |
| 21 | 8***4 | Кольцо резиновое | |
| 22 | 1***А | Пружина | |
| 23 | 5***0 | Втулка | |
| 24 | 7***2 | Пружина большая | |
| 25 | [***] | Болт М6.6gx40.66.019 ГОСТ 7795-70 | |
| 26 | [***] | Винт В1.м6-6gx10.58.019 ГОСТ 17473-80 | |
| 27 | [***] | Гайка М27х2.6Н.8.0112 ГОСТ 5933-73 | |
| 28 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 29 | [***] | Шайба 14Т.65Г.0115 ГОСТ 6402-70 | |
| 30 | [***] | Шайба 14.01.0115 ГОСТ 11371-78 | |
| 31 | [***] | Шплинт 5x45.016 ГОСТ 397-79 | |
| 32 | [***] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 33 | [***] | Канат 1,8С ГОСТ 2172-80, l=265 мм |
