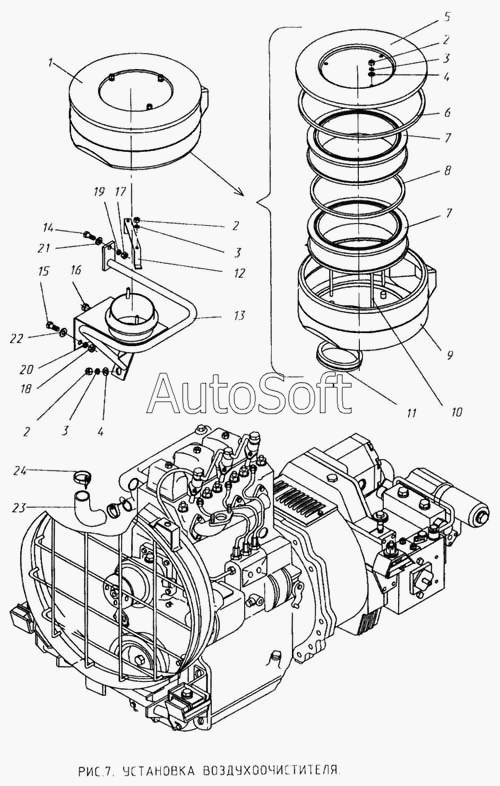

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка воздухоочистителя
13
24
23
23
22
22
21
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
7
6
5
4
4
4
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Воздухоочиститель | |
| 2 | Г***0 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 4 | Ш***8 | Шайба А6.01.0118 ГОСТ 6958-78 | |
| 4 | Ш***8 | Шайба А6.02.0118 ГОСТ 6958-78 | |
| 5 | 5***К | Крышка | |
| 6 | 5***К | Прокладка | |
| 7 | Э***1 | Элемент воздушного фильтра 21010-11.09.100-01 "Реготмас" 151А-1-09 | |
| 7 | Э***1 | Элемент воздушного фильтра 21010-11.09.100-01 "Реготмас" 151А-1-09 | |
| 8 | 5***К | Прокладка | |
| 9 | 5***К | Корпус воздухоочистителя | |
| 10 | 5***Ж | Шпилька | |
| 11 | 5***К | Прокладка | |
| 12 | 5***К | Зажим | |
| 13 | 5***К | Консоль | |
| 14 | Б***0 | Болт М8-6gХ25.46.019 ГОСТ 7796-70 | |
| 15 | Б***0 | Болт М10-6gХ20.46.019 ГОСТ 7796-70 | |
| 16 | Б***0 | Болт М10-6gХ25.46.019 ГОСТ 7796-70 | |
| 17 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 18 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 19 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 20 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 21 | Ш***8 | Шайба 8.01.0118 ГОСТ 11371-78 | |
| 21 | Ш***8 | Шайба 8.02.0118 ГОСТ 11371-78 | |
| 22 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 22 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 23 | 5***1 | Шланг | |
| 23 | 5***К | Шланг | |
| 24 | 6***0 | Хомут универсальный |
