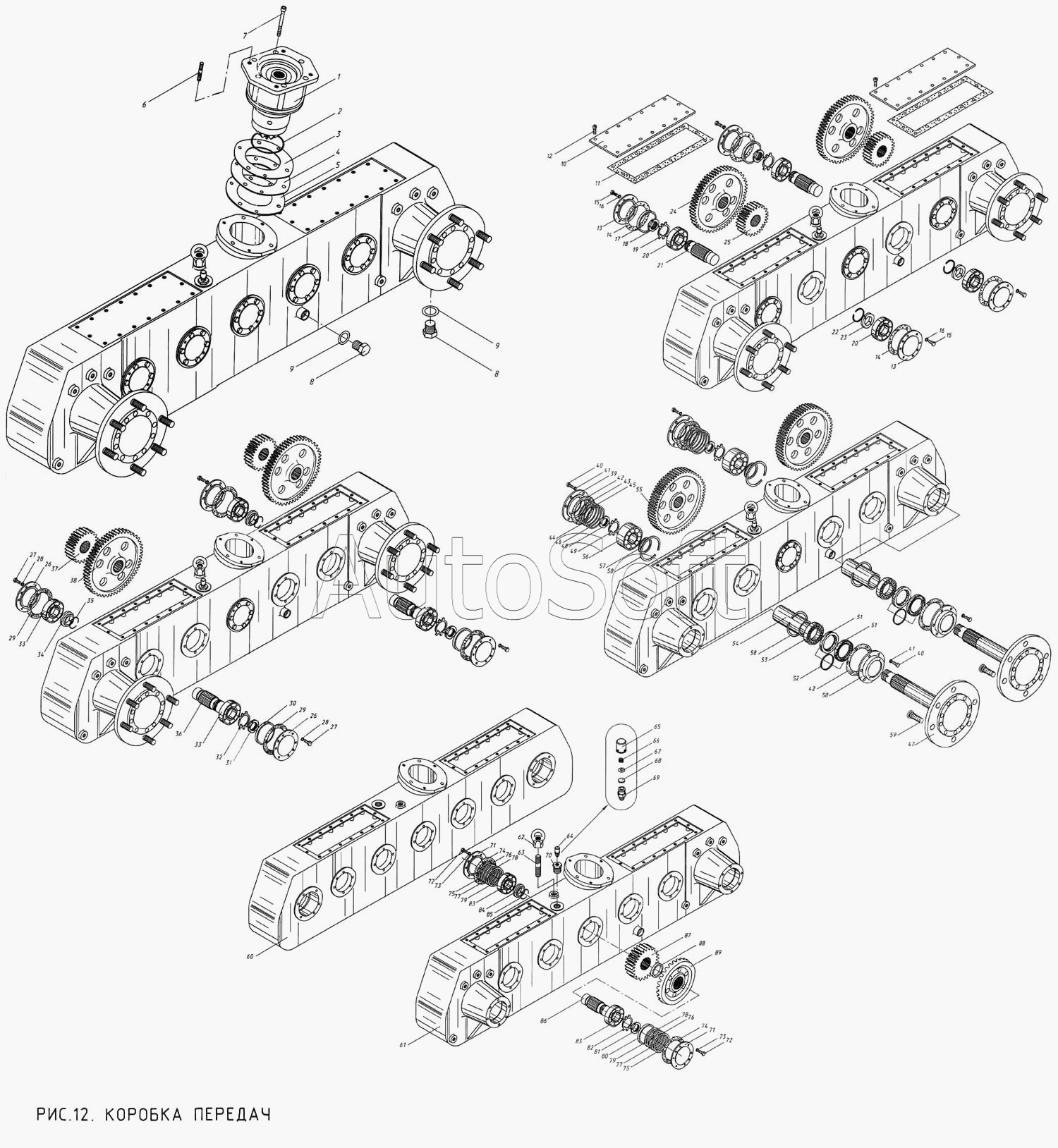

Каталог запасных частей к технике: КМЗ МКСМ-800. Коробка передач
55
66
65
64
63
62
61
60
59
58
58
57
56
67
54
53
52
51
51
50
49
48
47
47
46
78
78
89
88
87
86
85
84
83
83
82
81
80
79
79
45
77
77
76
76
75
75
74
74
73
73
72
72
71
71
70
69
68
10
21
20
20
19
18
17
16
16
15
15
14
14
13
13
12
11
22
9
9
8
8
7
6
5
4
3
2
1
33
33
44
43
42
41
41
40
40
39
38
37
36
35
34
1
32
31
30
29
29
28
28
27
27
26
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Шестерня (прав.) | |
| 1 | 5***К | Шестерня (лев.) | |
| 2 | 7***8 | Кольцо уплотнительное | |
| 3 | 5***К | Прокладка регулировочная | |
| 4 | 5***К | Кольцо | |
| 5 | 5***К | Прокладка регулировочная | |
| 6 | Ш***2 | Шпилька М12Х1.2/8gх40.88.38Х0.019 ГОСТ 22036-76 | |
| 7 | В***4 | Винт М8-6gХ80.48.019 ГОСТ 11738-84 | |
| 8 | 7***1 | Пробка | |
| 9 | 7***1 | Прокладка | |
| 9 | 7***1 | Прокладка | |
| 10 | 5***К | Кожух | |
| 11 | 5***К | Прокладка | |
| 12 | В***0 | Винт М6-6gХ12.48.019 ГОСТ 17475-80 | |
| 13 | 5***К | Крышка | |
| 14 | 5***К | Прокладка | |
| 15 | Б***0 | Болт М6-6gХ14.46.019 ГОСТ 7798-70 | |
| 16 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 17 | 5***К | Распорное кольцо | |
| 18 | 6***3 | Гайка | |
| 19 | 6***8 | Шайба | |
| 20 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 21 | 5***К | Вал | |
| 22 | 5***К | Пружина | |
| 23 | 5***К | Кольцо | |
| 24 | 5***К | Шестерня | |
| 25 | 5***К | Шестерня | |
| 26 | 5***К | Крышка | |
| 27 | Б***0 | Болт М6-6gХ14.46.019 ГОСТ 7798-70 | |
| 28 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 29 | 5***К | Прокладка | |
| 30 | 5***К | Распорное кольцо | |
| 31 | 6***3 | Гайка | |
| 32 | 6***8 | Шайба | |
| 33 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 34 | 5***К | Кольцо | |
| 35 | 5***К | Пружина | |
| 36 | 5***К | Вал | |
| 37 | 5***К | Шестерня | |
| 38 | 5***К | Шестерня | |
| 39 | 5***К | Крышка | |
| 40 | Б***0 | Болт М8-6gХ20.46.019 ГОСТ 7796-70 | |
| 41 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 42 | 5***К | Прокладка | |
| 43 | 5***К | Шайба | |
| 44 | 5***К | Шайба | |
| 45 | 5***К | Шайба | |
| 46 | 5***К | Шайба | |
| 47 | 5***К | Входной вал | |
| 48 | 6***3 | Гайка | |
| 49 | 6***8 | Шайба | |
| 50 | 5***К | Крышка | |
| 51 | 6***3 | Манжета 1.2-55Х80-3 ГОСТ 8752-79/ОСТ38.05.146-78 | |
| 51 | 6***3 | Манжета 1.2-55Х80-3 ГОСТ 8752-79/ОСТ38.05.146-78 | |
| 52 | 6***4 | Пружина | |
| 53 | П***5 | Подшипник 32210 ГОСТ 8328-75 | |
| 54 | 5***К | Распорная втулка | |
| 55 | 5***К | Шестерня | |
| 56 | П***5 | Подшипник 3608 ГОСТ 5721-75 | |
| 57 | 5***К | Кольцо | |
| 58 | К***6 | Кольцо В90Хим.Окс.прм. ГОСТ 13941-86 | |
| 59 | 5***К | Винт | |
| 60 | 5***К | Корпус (прав.) | |
| 61 | 5***К | Корпус (лев.) | |
| 62 | 7***7 | Рым-гайка | |
| 63 | 7***4 | Шпилька | |
| 64 | 1***9 | Сапун | |
| 65 | 1***0 | Колпачок | |
| 66 | 1***3 | Пружина | |
| 67 | 1***2 | Прокладка | |
| 68 | 1***1 | Прокладка | |
| 69 | 1***9 | Штуцер сапуна | |
| 70 | 0***5 | Пробка | |
| 71 | 5***К | Крышка | |
| 72 | Б***0 | Болт М6-6gХ14.46.019 ГОСТ 7798-70 | |
| 73 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 74 | 5***К | Прокладка | |
| 75 | 5***К | Кольцо | |
| 76 | 5***К | Кольцо | |
| 77 | 5***К | Кольцо | |
| 78 | 5***К | Шайба | |
| 79 | 5***К | Кольцо | |
| 80 | 5***К | Распорное кольцо | |
| 81 | 6***3 | Гайка | |
| 82 | 6***8 | Шайба | |
| 83 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 84 | 5***К | Кольцо | |
| 85 | 5***К | Пружина | |
| 86 | 5***К | Вал | |
| 87 | 5***К | Шестерня | |
| 88 | 5***К | Втулка | |
| 89 | 5***К | Шестерня |
