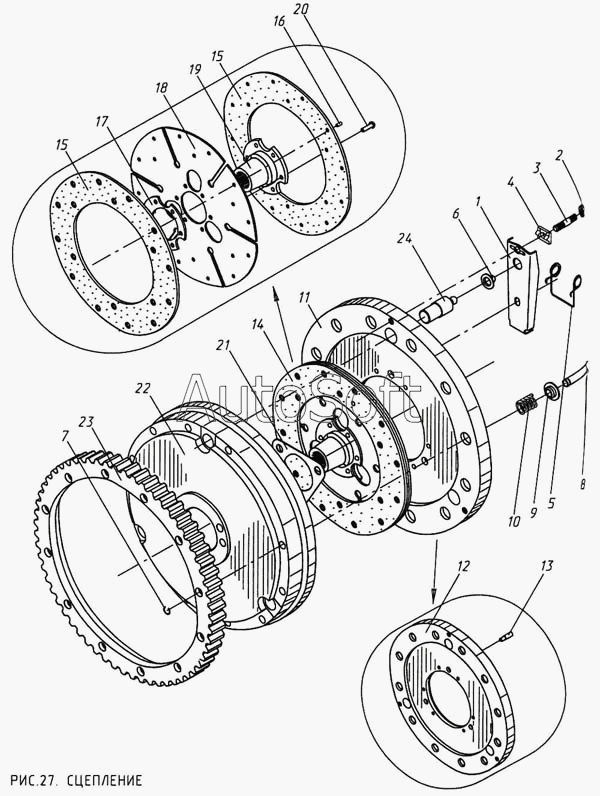

Каталог запасных частей к технике: КМЗ МКСМ-800. Сцепление
12
24
23
22
21
20
19
18
17
16
15
15
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-20-001-1К | 5***К | Сцепление | |
| 1 | 5***К | Рычаг | |
| 2 | Г***0 | Гайка М10-6Н.04.019 ГОСТ 5929-70 | |
| 3 | Ш***3 | Шпилька М10ХТ(1)2/69Х25.66.019 ГОСТ 22036-76 | |
| 4 | 5***К | Сухарь | |
| 5 | 5***9 | Пружина | |
| 6 | 5***К | Колпачок | |
| 7 | 5***К | Кольцо запорное | |
| 8 | 5***К | Палец | |
| 9 | 5***К | Шайба | |
| 10 | 6***0 | Пружина | |
| 11 | 5***К | Диск | |
| 12 | 5***К | Диск | |
| 13 | 5***К | Палец | |
| 14 | 5***К | Диск ведомый | |
| 15 | 3***К | Накладка фрикционная | |
| 16 | У***А | Труба | |
| 17 | 5***К | Накладка | |
| 18 | 3***К | Диск | |
| 19 | 5***К | Ступица | |
| 20 | З***0 | Заклепка 6Х20.01 ГОСТ 10299-80 | |
| 21 | 5***К | Пластина | |
| 22 | 5***К | Маховик | |
| 23 | 5***К | Венец | |
| 24 | 5***К | Стойка |
