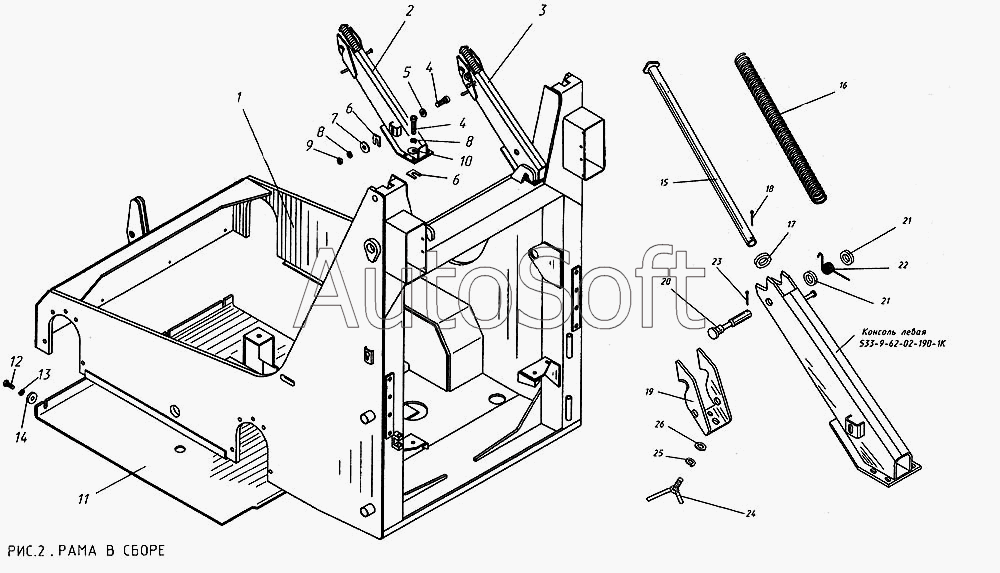

Каталог запасных частей к технике: КМЗ МКСМ-800. Рама в сборе
14
26
26
25
24
23
22
21
21
20
19
18
17
17
16
15
13
12
11
10
9
8
8
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-0-62-02-209-1К | 5***К | Пружина правая | |
| 533-9-62-02-000-1К | 5***К | Рама в сборе | |
| 1 | 5***К | Рама | |
| 2 | 5***К | Консоль левая | |
| 3 | 5***К | Консоль правая | |
| 4 | В***4 | Винт М10-6gХ35.88.38ХС.019 ГОСТ 11738-84 | |
| 5 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 5 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 6 | 5***К | Шайба | |
| 7 | 5***К | Шайба | |
| 8 | Ш***0 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 9 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 10 | 6***3 | Шайба | |
| 11 | 5***К | Панель | |
| 12 | Б***0 | Болт М8-6gХ20.46.019 ГОСТ 7796-70 | |
| 13 | Ш***0 | Шайба 8Т 65 Г06 ГОСТ 6402-70 | |
| 14 | 7***9 | Шайба | |
| 15 | 5***К | Стойка | |
| 16 | 7***8 | Пружина | |
| 17 | Ш***8 | Шайба 22.01.0118 ГОСТ 11371-78 | |
| 17 | Ш***8 | Шайба 22.02.0118 ГОСТ 11371-78 | |
| 18 | Ш***9 | Шплинт 5Х28.0118 ГОСТ 397-79 | |
| 19 | 5***К | Зажим | |
| 20 | 5***К | Цапфа | |
| 21 | Ш***8 | Шайба 18.01.0118 ГОСТ 11371-78 | |
| 21 | Ш***8 | Шайба 18.02.0118 ГОСТ 11371-78 | |
| 22 | 5***К | Пружина левая | |
| 23 | Ш***9 | Шплинт 4Х25.0118 ГОСТ 397-79 | |
| 24 | 5***К | Фиксатор | |
| 25 | Ш***0 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 26 | Ш***8 | Шайба 12.01.0118 ГОСТ 11371-78 | |
| 26 | Ш***8 | Шайба 12.02.0118 ГОСТ 11371-78 |
