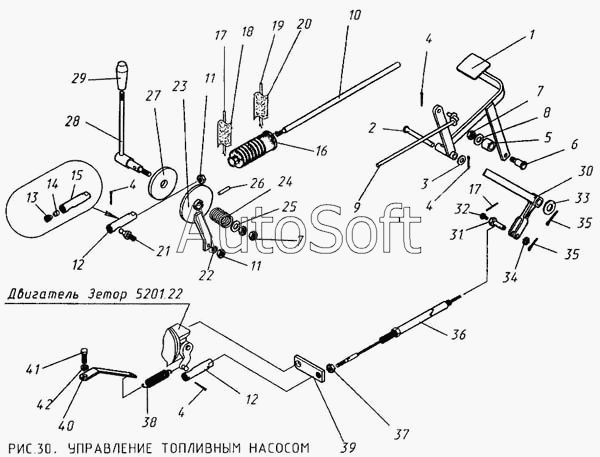

Каталог запасных частей к технике: КМЗ МКСМ-800. Управление топливным насосом
33
24
25
25
26
27
28
29
30
31
32
33
23
34
34
35
35
36
37
38
39
40
41
42
12
12
2
3
3
4
4
4
5
6
7
7
8
9
10
11
11
1
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***К | Педаль | |
| 2 | 6***1 | Валик | |
| 3 | Ш***8 | Шайба 8.01.0118 ГОСТ 11371-78 | |
| 3 | Ш***8 | Шайба 8.02.0118 ГОСТ 11371-78 | |
| 4 | Ш***9 | Шплинт 2Х16.0118 ГОСТ 397-79 | |
| 5 | 5***К | Ролик | |
| 6 | 5***К | Палец | |
| 7 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Ш***0 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 9 | 5***К | Штанга | |
| 10 | 5***К | Трубка | |
| 11 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 12 | 5***К | Обойма | |
| 13 | 7***8 | Сухарик | |
| 14 | 7***4 | Сухарик | |
| 15 | 5***К | Обойма шарнира | |
| 16 | 7***9 | Чехол | |
| 17 | П***м | Проволока КО 1.0 ГОСТ 792-67 L=100мм | |
| 18 | Л***м | Лента У-20А ТУ 38-105Т4-84 L=50мм | |
| 19 | П***м | Проволока КО 1.0 ГОСТ 792-67 L=250мм | |
| 20 | Л***м | Лента У-20А ТУ 38-105Т4-84 L=120мм | |
| 21 | 5***К | Шарнир | |
| 22 | Ш***0 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 23 | 5***К | Рычаг | |
| 24 | 7***4 | Пружина | |
| 25 | Ш***8 | Шайба А10.01.0118 ГОСТ 6958-78 | |
| 25 | Ш***8 | Шайба А10.02.0118 ГОСТ 6958-78 | |
| 26 | Ш***4 | Штифт 2.6u8Х20.К.207...256 НВ ОСТ 3-2234-93 | |
| 27 | 5***К | Накладка | |
| 28 | 5***К | Рычаг | |
| 29 | 7***0 | Рукоятка | |
| 30 | 5***К | Рычаг | |
| 31 | 5***К | Цапфа | |
| 32 | Б***0 | Болт 3М6-6gХ20.46.019 ГОСТ 7798-70 | |
| 33 | Ш***8 | Шайба 14.01.0118 ГОСТ 11371-78 | |
| 33 | Ш***8 | Шайба 14.02.0118 ГОСТ 11371-78 | |
| 34 | Ш***8 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 34 | Ш***8 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 35 | Ш***9 | Шплинт 3.2Х25.0118 ГОСТ 397-79 | |
| 36 | 5***К | Трос в сборе | |
| 37 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 38 | 7***5 | Пружина | |
| 39 | 5***К | Лист | |
| 40 | 5***К | Лист | |
| 41 | В***0 | Винт М8Х20 | |
| 42 | Ш***8 | Шайба 8 |
