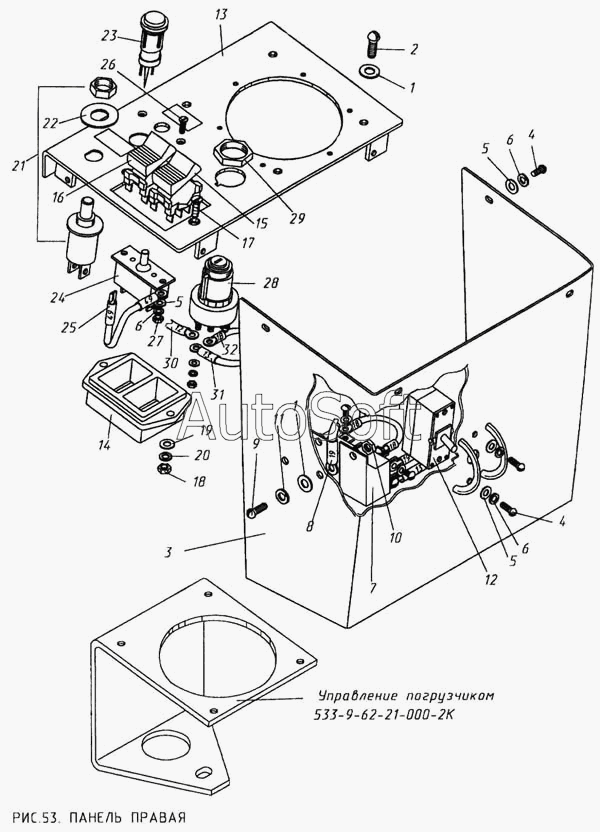

Каталог запасных частей к технике: КМЗ МКСМ-800. Панель правая
1
1
2
3
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-33-315-2К | 5***К | Панель правая | |
| 1 | 6***1 | Шайба | |
| 2 | В***0 | Винт М6-6gХ12.48.019 ГОСТ 17473-80 | |
| 3 | 5***К | Кожух | |
| 4 | В***0 | Винт М4-6gХ10.48.016 ГОСТ 17473-80 | |
| 5 | Ш***8 | Шайба 4.01.0118 ГОСТ 11371-78 | |
| 5 | Ш***8 | Шайба 4.02.0118 ГОСТ 11371-78 | |
| 6 | Ш***0 | Шайба 4Т 65Г О5 ГОСТ 6402-70 | |
| 7 | Р***2 | Реле 73.3747 ТУ 37.469.008-92 | |
| 8 | 5***К | Провод N19 | |
| 9 | В***0 | Винт М6-6gХ16.48.019 ГОСТ 17473-80 | |
| 10 | Г***0 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 11 | Ш***0 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 12 | А***3 | Автомат АЗС-2 ТУ 16-526-015-73 | |
| 13 | 5***К | Панель | |
| 14 | 5***К | Обойма | |
| 15 | П***7 | Переключатель П147-04.02 ТУ 37.003.701-75 | |
| 16 | П***5 | Переключатель П150-07.28 ТУ37.003.701-75 | |
| 17 | В***0 | Винт М5-6gХ16.48.016 ГОСТ 17475-80 | |
| 18 | Г***0 | Гайка М5-6Н.6.016 ГОСТ 5915-70 | |
| 19 | Ш***8 | Шайба 5.01.0118 ГОСТ 11371-78 | |
| 19 | Ш***8 | Шайба 5.02.0118 ГОСТ 11371-78 | |
| 20 | Ш***0 | Шайба 5 Т 65Г 06 ГОСТ 6402-70 | |
| 21 | В***3 | Выключатель В К 322 ТУ 37.003.402-73 | |
| 22 | 7***8 | Шайба | |
| 23 | Ф***. | Фонарь контрольной лампы 121.3803 ТУ 37.003.293-72 | |
| 24 | П***- | Переключатель 5102.3709 ТУ 37.003. 1079-81 | |
| 25 | 5***К | Провод N49 | |
| 26 | В***0 | Винт М4-6gХ12.48.016 ГОСТ 17475-80 | |
| 27 | Г***0 | Гайка М4-6Н.6.016 ГОСТ 5915-70 | |
| 28 | В***7 | Выключатель 1202.3704-05 ТУ 37.003.481-77 | |
| 29 | 5***К | Гайка | |
| 30 | 5***К | Провод N12 | |
| 31 | 5***К | Провод N13 | |
| 32 | 5***К | Провод N16 |
