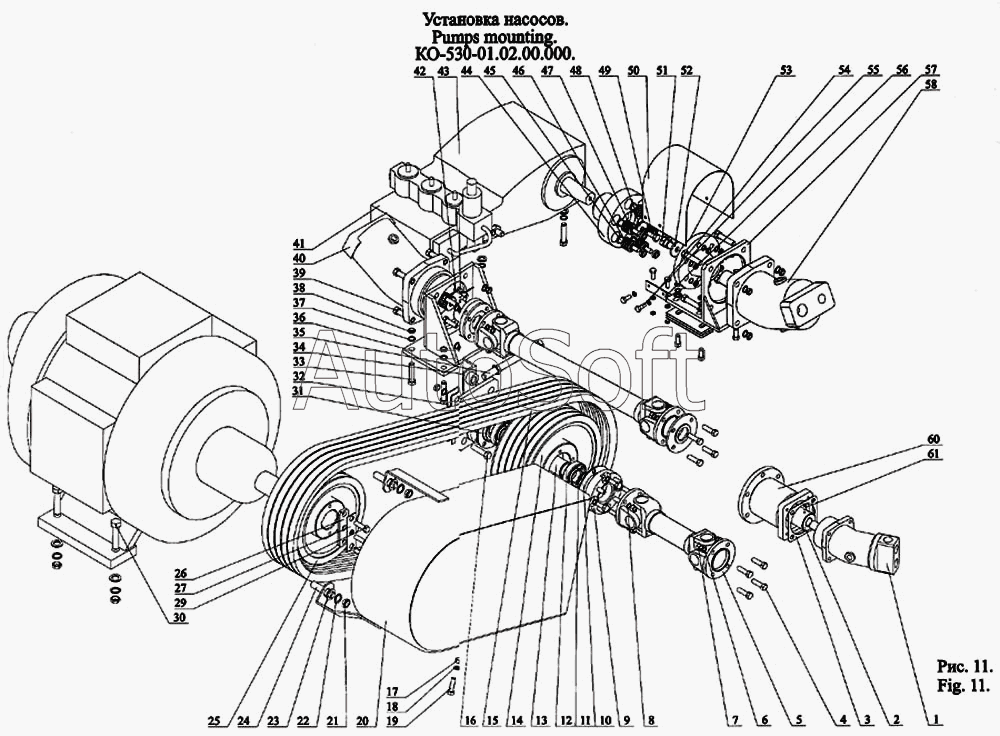

Каталог запасных частей к технике: МЗКМ КО-530-01. Установка насосов КО-530-01.02.00.000
47
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
60
61
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Насос | |
| 2 | К***8 | Кронштейн | |
| 3 | К***9 | Прокладка | |
| 4 | К***7 | Болт М10х1х40 | |
| 5 | К***0 | Вал карданный | |
| 6 | 6***9 | Шайба | |
| 7 | Р***3 | Гайка специальная | |
| 8 | 6***9 | Шайба | |
| 9 | К***0 | Фланец | |
| 10 | К***2 | Прокладка | |
| 11 | 1***0 | Кольцо | |
| 12 | 8***6 | Подшипник | |
| 13 | К***0 | Ось | |
| 14 | К***1 | Шкив | |
| 15 | 1***Г | Ремень | |
| 16 | 7***9 | Болт | |
| 17 | 5***9 | Гайка | |
| 18 | 6***9 | Шайба | |
| 19 | 7***9 | Болт | |
| 20 | К***0 | Ограждение | |
| 21 | 5***9 | Гайка | |
| 22 | 6***9 | Шайба | |
| 23 | 1***9 | Шайба | |
| 24 | К***0 | Шпилька | |
| 25 | К***1 | Шкив | |
| 26 | К***5 | Планка | |
| 27 | К***6 | Планка стопорная | |
| 28 | 7***9 | Болт | |
| 29 | В***5 | Насос водокольцевой вакуумный | |
| 30 | 7***9 | Болт | |
| 31 | 8***2 | Манжета | |
| 32 | К***1 | Прокладка | |
| 33 | 7***9 | Болт | |
| 34 | К***0 | Угольник натяжной | |
| 35 | К***2 | Болт натяжной | |
| 36 | К***8 | Кронштейн | |
| 37 | 1***9 | Шайба | |
| 38 | 5***9 | Гайка | |
| 39 | 7***9 | Болт | |
| 40 | 3***1 | Насос | |
| 41 | 1***З | Насос трехплунжерный | |
| 42 | К***9 | Фиксатор | |
| 43 | П***7 | Стопор | |
| 44 | К***2 | Полумуфта | |
| 45 | К***3 | Палец | |
| 46 | К***4 | Втулка | |
| 47 | К***5 | Втулка распорная | |
| 48 | К***7 | Шайба | |
| 49 | 7***9 | Болт | |
| 50 | К***8 | Кожух | |
| 51 | 7***9 | Болт | |
| 52 | К***1 | Шайба | |
| 53 | К***1 | Полумуфта | |
| 54 | 6***9 | Шайба | |
| 55 | 7***9 | Болт | |
| 56 | К***0 | Кронштейн | |
| 57 | К***0 | Кронштейн | |
| 58 | 3***5 | Гидромотор | |
| 59 | 7***9 | Болт | |
| 60 | К***0 | Переходник | |
| 61 | К***7 | Винт стопорный |
