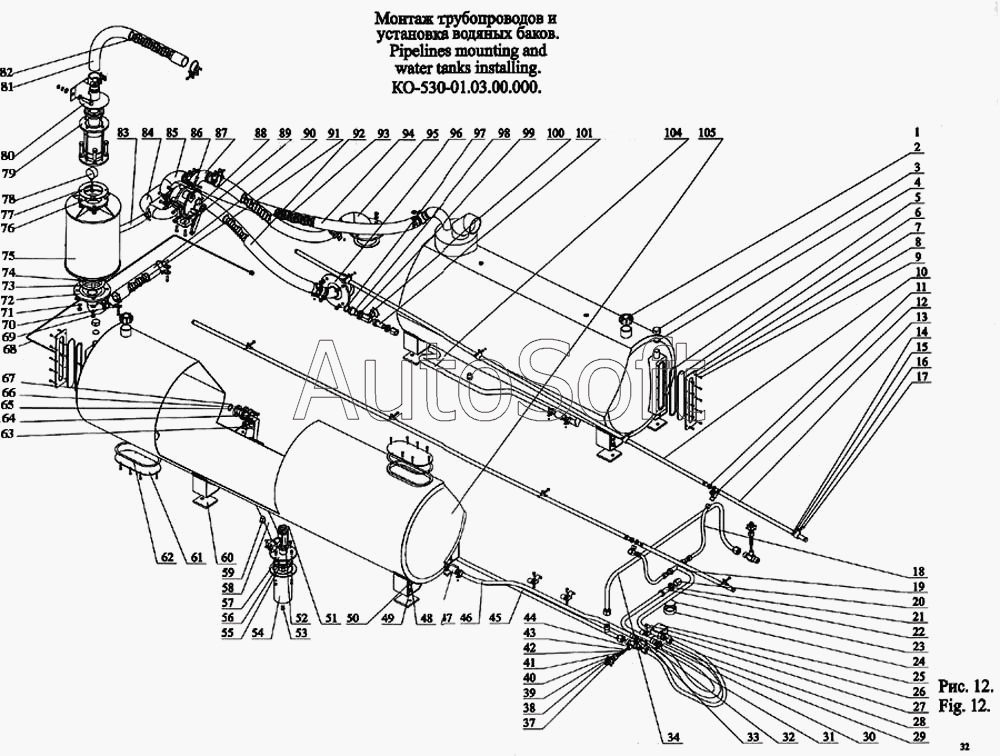

Каталог запасных частей к технике: МЗКМ КО-530-01. Монтаж трубопроводов и установка водяных баков КО-530-01.03.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
104
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Бак правый | |
| 2 | К***5 | Крышка | |
| 3 | К***8 | Заглушка | |
| 4 | К***5 | Прокладка | |
| 5 | К***1 | Прокладка | |
| 6 | К***8 | Стекло | |
| 7 | К***9 | Фланец | |
| 8 | 6***9 | Шайба | |
| 9 | 7***9 | Болт | |
| 10 | К***0 | Трубопровод | |
| 11 | К***3 | Гайка | |
| 12 | К***0 | Угольник | |
| 13 | К***0 | Трубопровод | |
| 14 | 7***9 | Болт | |
| 15 | К***2 | Скоба | |
| 16 | 6***9 | Шайба | |
| 17 | 5***9 | Гайка | |
| 18 | Р***0 | Рукав Раrкеr | |
| 19 | К***0 | Трубопровод | |
| 20 | К***3 | Муфта | |
| 21 | 8***Ц | Контргайка | |
| 22 | К***0 | Трубопровод | |
| 23 | К***5 | Прокладка | |
| 24 | К***1 | Крышка | |
| 25 | К***0 | Кронштейн | |
| 26 | 7***9 | Болт | |
| 27 | К***1 | Скоба | |
| 28 | Р***0 | Рукав Раrкеr | |
| 29 | 1***У | Рукав L=850+/-10 | |
| 30 | 7***9 | Болт | |
| 31 | К***0 | Хомут | |
| 32 | 6***9 | Шайба | |
| 33 | 5***9 | Гайка | |
| 34 | К***0 | Трубопровод | |
| 37 | К***4 | Шайба | |
| 38 | К***5 | Барашек | |
| 39 | К***2 | Гайка | |
| 40 | К***3 | Шайба | |
| 41 | К***6 | Прокладка | |
| 42 | К***7 | Прокладка | |
| 43 | К***1 | Винт | |
| 44 | К***0 | Корпус | |
| 45 | К***0 | Трубопровод | |
| 46 | К***0 | Трубопровод | |
| 47 | 1***У | Рукав L=850+/-10 | |
| 48 | 1***9 | Шайба | |
| 49 | 6***9 | Шайба | |
| 50 | 7***9 | Болт | |
| 51 | 8***Ц | Контргайка | |
| 52 | Т***2 | Кран муфтовый | |
| 53 | П***3 | Пробка | |
| 54 | К***0 | Корпус | |
| 55 | 9***2 | Кольцо | |
| 56 | П***А | Фильтр | |
| 57 | К***0 | Крышка | |
| 58 | 1***V | Рукав L=780+/-20 | |
| 59 | К***6 | Пробка | |
| 60 | К***1 | Прокладка бака | |
| 61 | К***0 | Крышка | |
| 62 | К***9 | Прокладка | |
| 63 | К***1 | Хомут | |
| 64 | К***0 | Угольник | |
| 65 | К***4 | Прокладка | |
| 66 | К***0 | Патрубок нагнетательный | |
| 67 | 9***2 | Кольцо | |
| 68 | К***0 | Трубопровод | |
| 69 | 5***9 | Гайка | |
| 70 | К***2 | Хомут | |
| 71 | К***1 | Прижим | |
| 72 | К***0 | Патрубок | |
| 73 | К***3 | Прокладка насоса | |
| 74 | 7***9 | Болт | |
| 75 | К***0 | Влагоотделитель | |
| 76 | К***2 | Прокладка | |
| 77 | П***2 | Прокладка | |
| 78 | Т***4 | Манометр | |
| 79 | К***0 | Переходник | |
| 80 | К***0 | Патрубок | |
| 81 | 1***У | Рукав L=100+/-20 | |
| 82 | К***1 | Пружина | |
| 83 | 1***У | Рукав L=850+/-10 | |
| 84 | К***0 | Патрубок крана | |
| 85 | К***0 | Патрубок крана | |
| 86 | 7***9 | Болт | |
| 87 | К***0 | Патрубок крана | |
| 88 | К***0 | Кран четырехходовой | |
| 89 | К***2 | Прокладка | |
| 90 | 1***У | Рукав L=290+/-10 | |
| 91 | К***4 | Пружина | |
| 92 | 1***У | Рукав L=290+/-10 | |
| 93 | К***1 | Пружина | |
| 94 | 1***У | Рукав L=290+/-10 | |
| 95 | К***0 | Патрубок | |
| 96 | К***0 | Патрубок | |
| 97 | К***4 | Прокладка | |
| 98 | К***5 | Штуцер | |
| 99 | 8***Ц | Контргайка | |
| 100 | Т***5 | Кран муфтовый | |
| 101 | К***2 | Сгон | |
| 104 | К***0 | Трубопровод | |
| 105 | К***0 | Бак левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
