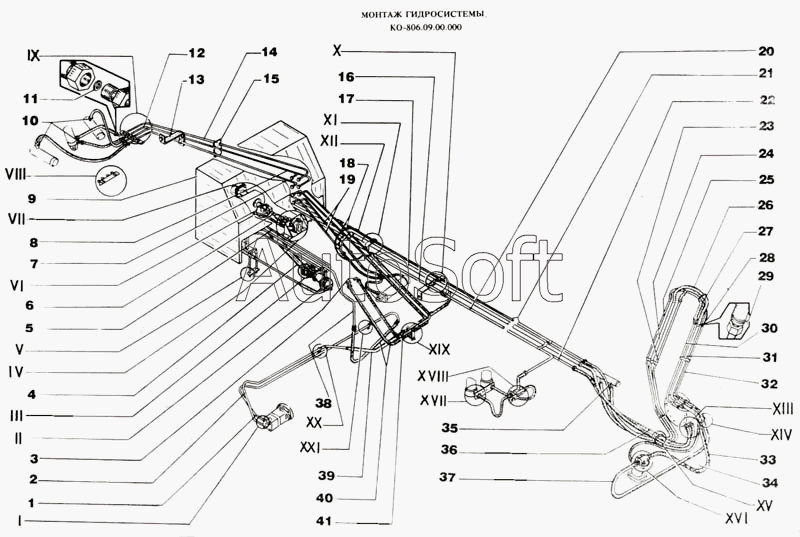

Каталог запасных частей к технике: МЗКМ КО-806. Монтаж гидросистемы
30
19
20
21
22
23
24
25
26
27
28
29
18
31
32
33
34
35
36
37
38
39
40
41
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КО-806.02.15.000 | К***0 | Вал карданный | |
| КО-806.09.01.000-01 | К***1 | Гидростанция | |
| КО-806.09.01.000-02 | К***2 | Гидростанция | |
| КО-806.09.01.000-03 | К***3 | Гидростанция | |
| КО-806.09.01.000-04 | К***4 | Гидростанция | |
| КО-806.09.01.000-05 | К***5 | Гидростанция | |
| 1 | К***0 | Трубопровод напорный N2 | |
| 2 | К***0 | Трубопровод сливной N3 | |
| 3 | К***0 | Угольник | |
| 4 | 6***4 | Вал карданный | |
| 5 | К***0 | Трубопровод дренажный щетки | |
| 6 | 6***3 | Вал карданный | |
| 7 | К***0 | Трубопровод плужного оборудования | |
| 8 | К***2 | Трубопровод плужного оборудования | |
| 9 | К***0 | Гидростанция | |
| 10 | П***Б | Штуцер | |
| 11 | П***5 | Прокладка | |
| 12 | К***4 | Трубопровод плужного оборудования | |
| 13 | К***4 | Кронштейн | |
| 14 | К***0 | Трубопровод плужного оборудования | |
| 15 | К***5 | Распор | |
| 16 | К***0 | Трубопровод подъема кузова N1 | |
| 17 | К***0 | Трубопровод | |
| 18 | К***3 | Трубопровод щетки | |
| 19 | К***0 | Трубопровод щетки | |
| 20 | К***0 | Трубопровод подъема кузова N2 | |
| 21 | К***0 | Трубопровод дренажный N3 | |
| 22 | К***0 | Трубопровод напорный N4 | |
| 23 | К***0 | Трубопровод напорный N5 | |
| 24 | К***0 | Трубопровод сливной N1 | |
| 25 | К***0 | Трубопровод дренажный | |
| 26 | 1***У | Рукав L=(900+-20)mm | |
| 27 | Р***У | Рукав | |
| 28 | 1***У | Рукав L=(700+-10)mm | |
| 29 | К***0 | Хомут | |
| 30 | К***0 | Трубопровод напорный N6 | |
| 31 | К***0 | Трубопровод сливной N2 | |
| 32 | К***0 | Трубопровод дренажный | |
| 33 | 1***У | Рукав L=(900+-20)mm | |
| 34 | 1***У | Рукав L=(700+-10)mm | |
| 35 | К***0 | Трубопровод сливной N4 | |
| 36 | Р***4 | Рукав | |
| 37 | Р***У | Рукав | |
| 38 | К***0 | Трубопровод наборный N1 | |
| 39 | 1***У | Рукав L=(900+-20)mm | |
| 40 | Р***У | Рукав | |
| 41 | К***8 | Проходник |
