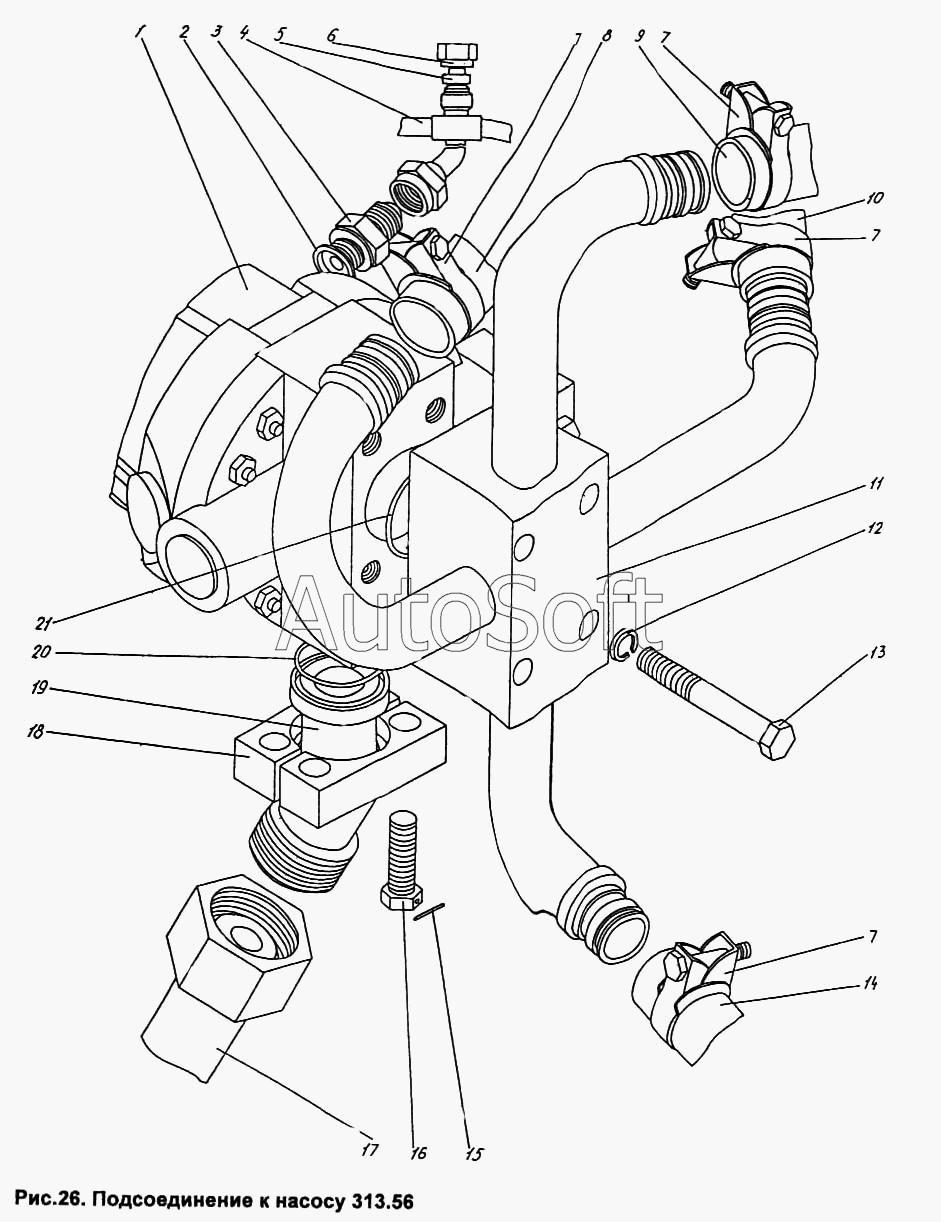

Каталог запасных частей к технике: УВЗ ПУМ-500. Подсоединение к насосу 313.56
14
21
20
19
18
17
17
16
15
14
14
14
14
1
13
12
11
10
9
8
7
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***9 | Насос 313.56 | |
| 2 | 5***2 | Прокладка | |
| 3 | 6***1 | Проходник | |
| 4 | П***2 | Трубопровод | |
| 5 | 6***6 | Крышка | |
| 6 | 6***8 | Гайка накидная | |
| 7 | П***) | Хомут в сборе | |
| 8 | Г***) | Рукав Б1-10-25-36-V L=450 мм | |
| 9 | Г***) | Рукав Б1-10-25-36-V L=450 мм | |
| 10 | Г***) | Рукав Б1-10-25-36-V L=450 мм | |
| 11 | П***3 | Коллектор | |
| 12 | Г***0 | Шайба 6.65Г.016 | |
| 13 | Г***0 | Болт 3М10-6gх.66.016 | |
| 14 | Г***) | Рукав Б1-10-25-36-V L=450 мм | |
| 14 | Т***) | Рукав 40У25-7 L=1380 мм | |
| 14 | Т***) | Рукав 40У25-7 L=1380 мм | |
| 14 | Т***) | Рукав 40У25-7 L=1380 мм | |
| 14 | Т***) | Рукав 40У25-7 L=1380 мм | |
| 15 | Г***7 | Проволока КО-1,2 L=200 мм | |
| 16 | Г***0 | Болт 3М10-6gх.66.016 | |
| 17 | Р***в | Рукав | |
| 17 | Р***М | Рукав РВД 20.140.720.0,24 12/12. М42х2,М42х2-VI | |
| 18 | П***2 | Прижим | |
| 19 | П***1 | Штуцер | |
| 20 | Г***3 | Кольцо 022-028-36-2-3 | |
| 21 | Г***3 | Кольцо 022-028-36-2-3 |
