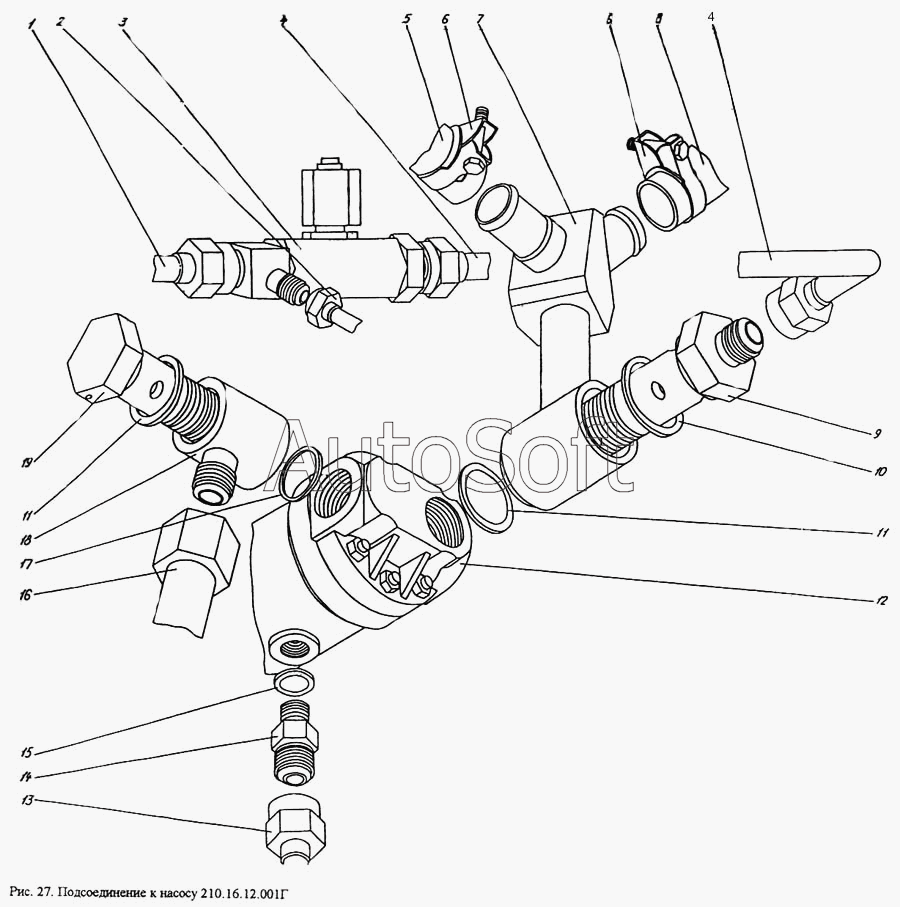

Каталог запасных частей к технике: УВЗ ПУМ-500. Подсоединение к насосу 210.16.12.001Г
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***2 | Трубопровод | |
| 2 | П***2 | Трубопровод | |
| 3 | П***А | Клапан негативного контроля | |
| 4 | П***1 | Трубопровод | |
| 5 | Г***) | Рукав Б1-10-25-36-V L=200 мм | |
| 5 | Т***) | Рукав 40У25-7 L=200 мм | |
| 6 | П***) | Хомут в сборе | |
| 7 | П***1 | Тройник | |
| 8 | Г***) | Рукав Б1-10-25-36-V L=200 мм | |
| 8 | Т***) | Рукав 40У25-7 L=200 мм | |
| 9 | П***б | Штуцер | |
| 10 | П***2 | Прокладка | |
| 11 | П***0 | Прокладка | |
| 12 | Т***7 | Насос 210.16.12.001Г | |
| 13 | П***2 | Трубопровод | |
| 14 | П***0 | Штуцер | |
| 15 | П***2 | Прокладка | |
| 16 | П***) | Рукав | |
| 17 | П***1 | Прокладка | |
| 18 | П***б | Штуцер | |
| 19 | П***1 | Болт |
