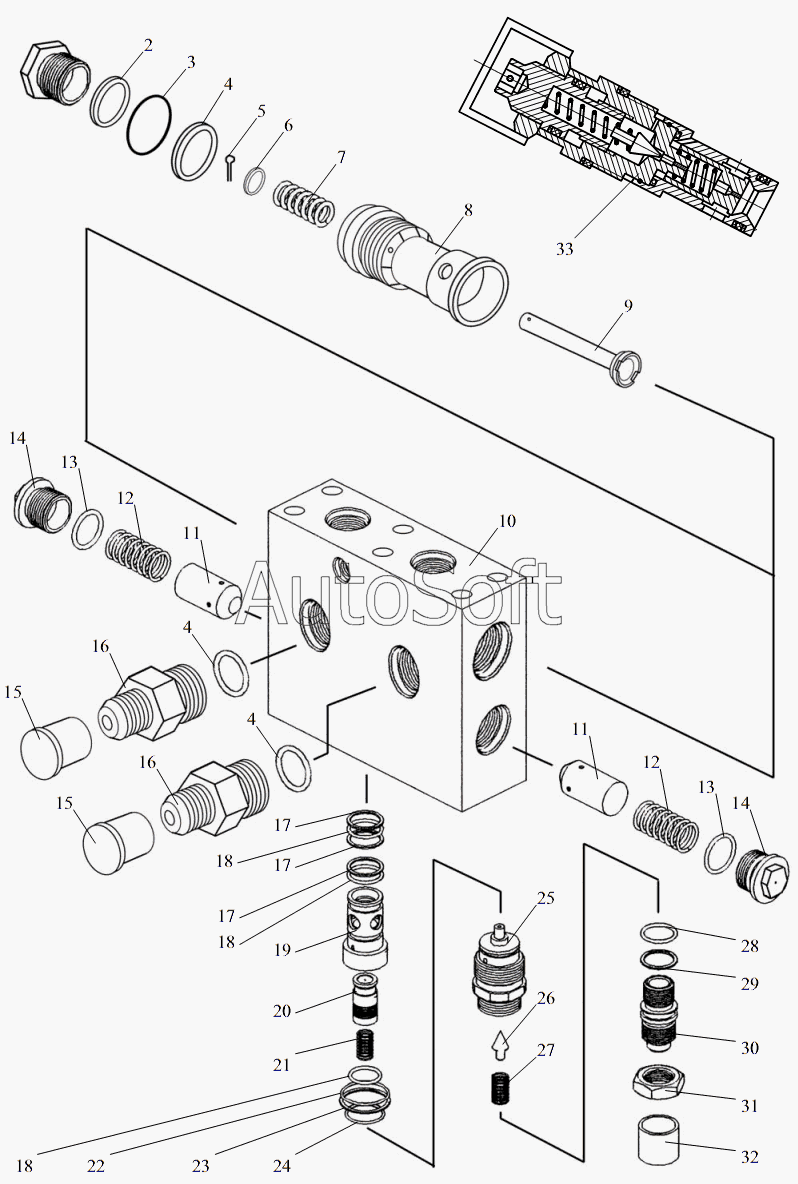

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант) (2010). Блок клапанный
26
18
18
18
19
20
21
22
23
24
25
17
17
17
27
28
29
30
31
32
33
1
16
16
15
15
14
14
13
13
12
12
11
11
10
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***3 | Пробка | |
| 2 | 0***2 | Кольцо ГОСТ9833-73 (d=20,5) | |
| 3 | У***7 | Кольцо | |
| 4 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 5 | 1***6 | Шплинт | |
| 6 | К***3 | Шайба | |
| 7 | К***3 | Пружина | |
| 8 | К***3 | Втулка | |
| 9 | К***3 | Клапан | |
| 10 | К***1 | Корпус | |
| 11 | У***1 | Клапан | |
| 12 | У***4 | Пружина | |
| 13 | 0***2 | Кольцо ГОСТ9833-73 (d2=2,5) | |
| 14 | У***1 | Пробка | |
| 15 | У***1 | Заглушка | |
| 16 | К***5 | Штуцер | |
| 17 | 5***6 | Кольцо защитное | |
| 18 | 0***2 | Кольцо | |
| 19 | 5***1 | Втулка клапана | |
| 20 | 5***2 | Клапан | |
| 21 | 5***9 | Пружина | |
| 22 | 0***2 | Кольцо | |
| 23 | 5***4 | Кольцо защитное | |
| 24 | 5***5 | Кольцо запорное | |
| 25 | 5***3 | Втулка | |
| 26 | 6***3 | Клапан | |
| 27 | 6***7 | Пружина | |
| 28 | 0***2 | Кольцо ГОСТ9833-73 (d=17,5) | |
| 29 | 5***7 | Кольцо защитное | |
| 30 | 5***8 | Винт регулировочный | |
| 31 | M***9 | Гайка | |
| 32 | 5***0 | Пробка | |
| 33 | К***С | Гидроклапан предохранительный |
