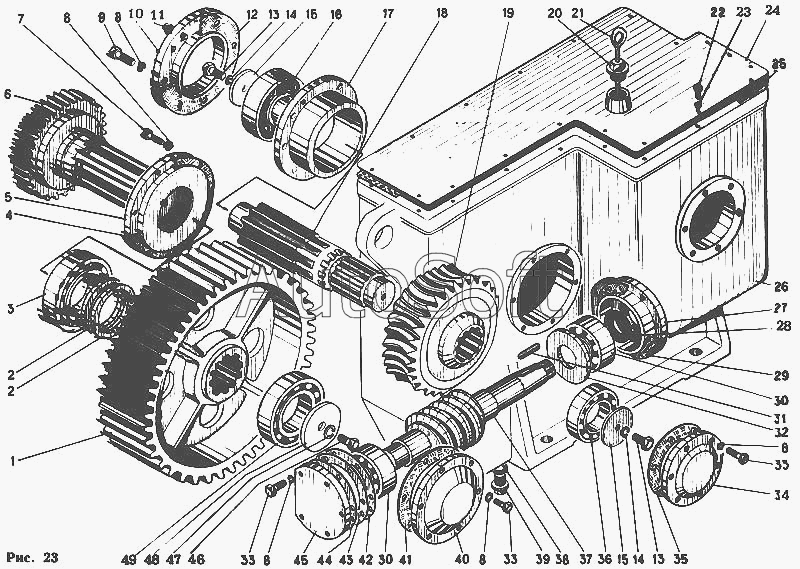

Каталог запасных частей к технике: Автокран КС-4562. Редуктор
38
26
27
28
29
30
30
31
32
33
33
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
13
2
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
1
14
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Зубчатое колесо | |
| 2 | 1***1 | Кольцо | |
| 3 | 8***0 | Подшипник | |
| 4 | 1***6 | Прокладка | |
| 5 | 1***А | Крышка | |
| 6 | 1***А | Вал | |
| 7 | 7***5 | Болт | |
| 8 | 6***0 | Шайба | |
| 9 | 7***5 | Болт | |
| 10 | 1***3 | Крышка | |
| 11 | 1***5 | Винт | |
| 12 | 1***9 | Прокладка | |
| 13 | 7***0 | Болт | |
| 14 | 8***2 | Шайба | |
| 15 | 1***2 | Шайба торцовая | |
| 16 | 8***2 | Подпшипник | |
| 17 | 1***1 | Стакан | |
| 18 | 1***Б | Вал-шестерня | |
| 19 | 1***2 | Червячное колесо | |
| 20 | 1***8 | Пробка | |
| 21 | 1***0 | Масломер | |
| 22 | 7***6 | Болт | |
| 23 | 6***6 | Шайба | |
| 24 | 1***1 | Крышка | |
| 25 | 1***3 | Прокладка | |
| 26 | 1***В | Корпус редуктора | |
| 27 | 1***Г | Крышка | |
| 28 | 8***0 | Манжета | |
| 29 | 4***9 | Прокладка | |
| 30 | 3***0 | Подшипник | |
| 31 | 8***0 | Шпонка | |
| 32 | 1***7 | Шайба | |
| 33 | 7***0 | Болт | |
| 34 | 1***4 | Крышка | |
| 35 | 1***9 | Прокладка | |
| 36 | 8***4 | Подшипник | |
| 37 | 4***6 | Червяк | |
| 38 | 1***5 | Шайба | |
| 39 | 4***1 | Пробка | |
| 40 | 1***9 | Крышка | |
| 41 | 1***8 | Прокладка | |
| 42 | 1***0 | Прокладка регулировочная | |
| 43 | 1***9 | Прокладка | |
| 44 | 1***0 | Прокладка | |
| 45 | 1***А | Крышка | |
| 46 | 7***0 | Болт | |
| 47 | 6***6 | Шайба | |
| 48 | 1***3 | Шайба торцовая | |
| 49 | 8***8 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
