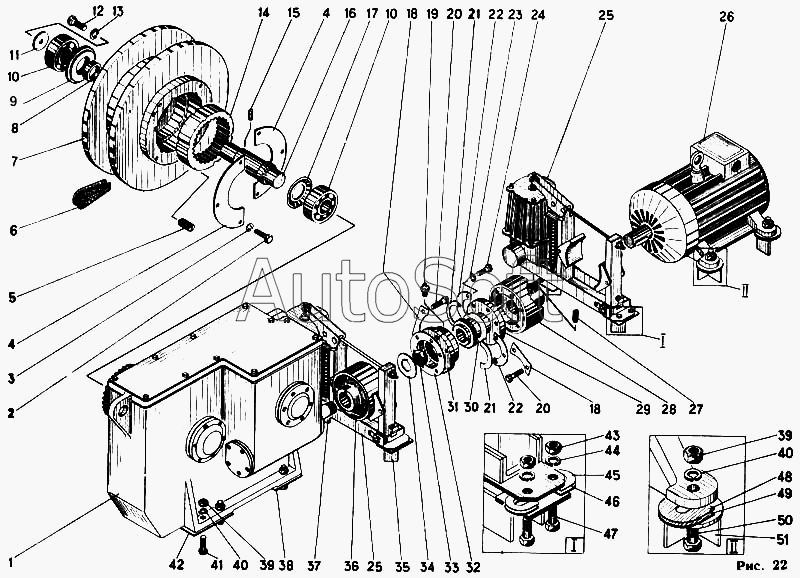

Каталог запасных частей к технике: Автокран КС-4562. Механизм подъема стрелы
39
39
27
28
29
30
31
32
33
34
35
36
37
38
26
26
40
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
4
5
6
7
8
9
10
10
11
12
13
1
15
16
17
18
18
19
20
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Редуктор | |
| 2 | 7***0 | Болт | |
| 3 | 6***0 | Шайба | |
| 4 | 4***6 | Крышка разъема | |
| 5 | 1***7 | Винт | |
| 6 | 1***А | Клин | |
| 7 | 1***А | Барабан | |
| 8 | 1***А | Втулка распорная | |
| 9 | 1***А | Крышка | |
| 10 | 5***3 | Подшипник | |
| 11 | 1***6 | Шайба торцовая | |
| 12 | 7***0 | Болт | |
| 13 | 6***2 | Шайба | |
| 14 | 1***8 | Венец зубчатый | |
| 15 | 3***6 | Штифт | |
| 16 | 1***9 | Вал | |
| 17 | 1***5 | Шайба | |
| 18 | 1***6 | Шайба замок | |
| 19 | 1***2 | Масленка | |
| 20 | 7***0 | Болт | |
| 21 | 4***9 | Полукольцо | |
| 22 | 4***0 | Крышка | |
| 23 | 6***6 | Шайба | |
| 24 | 7***6 | Болт | |
| 25 | Т***0 | Тормоз | |
| 26 | М***2 | Электродвигатель | |
| 27 | 1***0 | Винт | |
| 28 | 4***2 | Шхив тормозной | |
| 29 | 4***8 | Втулка зубчатая | |
| 30 | 2***2 | Кольцо | |
| 31 | 4***5 | Полумуфта ведущая | |
| 32 | 1***0 | Прокладка | |
| 33 | 5***2 | Гайка | |
| 34 | 4***7 | Шайба | |
| 35 | 4***0 | Подставка тормоза | |
| 36 | 4***1 | Шкив тормозной | |
| 37 | 4***0 | Подставка тормоза | |
| 38 | 1***3 | Прокладка редуктора | |
| 39 | 5***0 | Гайка | |
| 40 | 6***0 | Шайба | |
| 41 | 7***0 | Болт | |
| 42 | 1***2 | Прокладка редуктора | |
| 43 | 5***6 | Гайка | |
| 44 | 6***6 | Шайба | |
| 45 | 1***Б | Прокладка | |
| 46 | 1***5 | Прокладка | |
| 47 | 7***0 | Болт | |
| 48 | 1***6 | Прокладка | |
| 49 | 1***А | Прокладка | |
| 50 | 7***0 | Болт | |
| 51 | 1***Б | Подставка электродвигателя |
