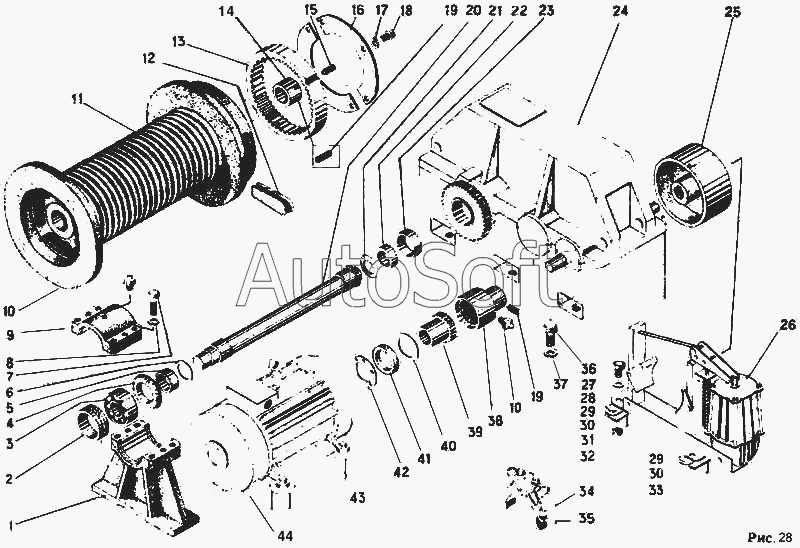

Каталог запасных частей к технике: Автокран КС-4562. Лебедка механизма главного подъема
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Кронштейн | |
| 2 | 1***3 | Втулка распорная | |
| 3 | 5***3 | Подшипник | |
| 4 | 1***А | Крышка | |
| 5 | 1***А | Втулка упорная | |
| 6 | 1***А | Шайба | |
| 7 | 7***0 | Болт | |
| 8 | 6***0 | Шайба | |
| 9 | 1***2 | Крышка подшипника | |
| 10 | 1***2 | Масленка | |
| 11 | 4***0 | Барабан | |
| 12 | 1***А | Клин | |
| 13 | 4***5 | Венец зубчатый | |
| 14 | 1***8 | Втулка | |
| 15 | 1***7 | Винт | |
| 16 | 1***2 | Крышка | |
| 17 | 6***8 | Шайба | |
| 18 | 7***0 | Болт | |
| 19 | 1***0 | Винт | |
| 20 | 4***0 | Вал барабана | |
| 21 | 1***5 | Шайба | |
| 22 | 3***С | Подшипник | |
| 23 | 1***А | Втулка | |
| 24 | 1***2 | Редуктор | |
| 25 | 4***7 | Шкив тормозной | |
| 26 | Т***М | Тормоз | |
| 27 | 7***0 | Болт | |
| 28 | 6***6 | Шайба | |
| 29 | 1***6 | Прокладка | |
| 30 | 1***3 | Прокладка | |
| 31 | 4***0 | Подставка тормоза | |
| 32 | 5***6 | Гайка | |
| 33 | 4***0 | Подставка тормоза | |
| 34 | 5***3 | Щеткодержатель | |
| 35 | 8***3 | Щетка М1 | |
| 36 | 7***0 | Болт | |
| 37 | 6***4 | Шайба | |
| 38 | 4***3 | Полумуфта зубчатая | |
| 39 | 4***4 | Втулка зубчатая | |
| 40 | 1***3 | Кольцо | |
| 41 | 1***1 | Кольцо уплотняющее | |
| 42 | 1***2 | Крышка | |
| 43 | 4***0 | Подставка электродвигателя | |
| 44 | М***1 | Электродвигатель |
