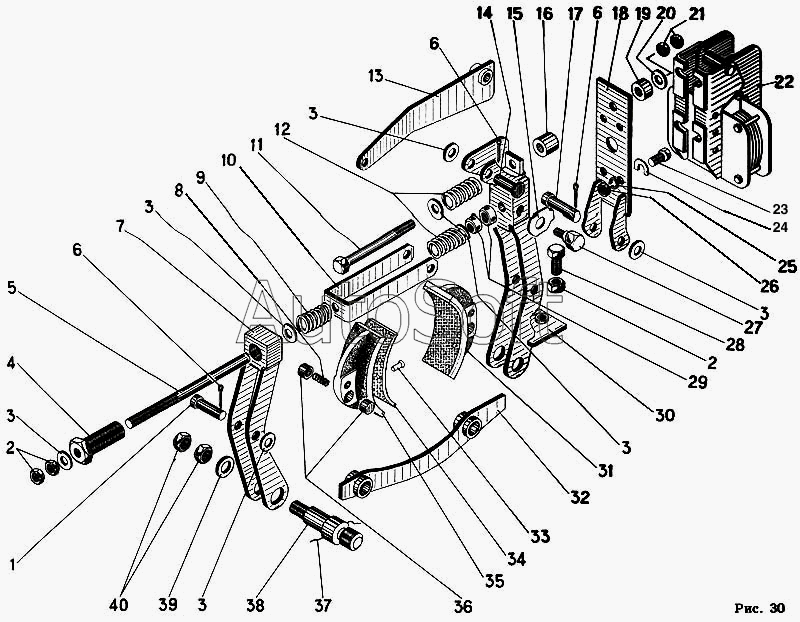

Каталог запасных частей к технике: Автокран КС-4562. Тормоз механизма поворота
1
2
2
3
3
3
3
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Ось | |
| 2 | 5***2 | Гайка | |
| 3 | 1***2 | Шайба | |
| 4 | 1***8 | Гайка регулировочная | |
| 5 | 1***9 | Тяга | |
| 6 | 3***0 | Шплинт | |
| 7 | 1***0 | Рычаг | |
| 8 | 1***7 | Пружина | |
| 9 | 1***3 | Пружина | |
| 10 | 1***1 | Хомут | |
| 11 | 1***3 | Болт | |
| 12 | 1***4 | Пружина | |
| 13 | 1***0 | Рычаг | |
| 14 | 9***5 | Ось | |
| 15 | 1***4 | Шайба стопорная | |
| 16 | 1***А | Втулка | |
| 17 | 9***0 | Ось | |
| 18 | 1***0 | Панель | |
| 19 | 4***1 | Втулка | |
| 20 | 1***0 | Шайба | |
| 21 | 5***0 | Гайка | |
| 22 | М***В | Электромагнит | |
| 23 | 7***0 | Болт | |
| 24 | 1***8 | Шайба регулировочная | |
| 25 | 6***8 | Шайба | |
| 26 | 5***8 | Гайка | |
| 27 | 1***2 | Ось | |
| 28 | 7***0 | Болт | |
| 29 | 1***3 | Гайка | |
| 30 | 1***0 | Рычаг | |
| 31 | 1***0 | Колодка в сборе | |
| 32 | 1***0 | Кронштейн | |
| 33 | 1***3 | Трубка | |
| 34 | 1***2 | Лента тормозная | |
| 35 | 1***1 | Колодка | |
| 36 | 1***5 | Палец | |
| 37 | 1***6 | Проволока | |
| 38 | 1***0 | Штырь | |
| 39 | 1***6 | Шайба | |
| 40 | 5***6 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
