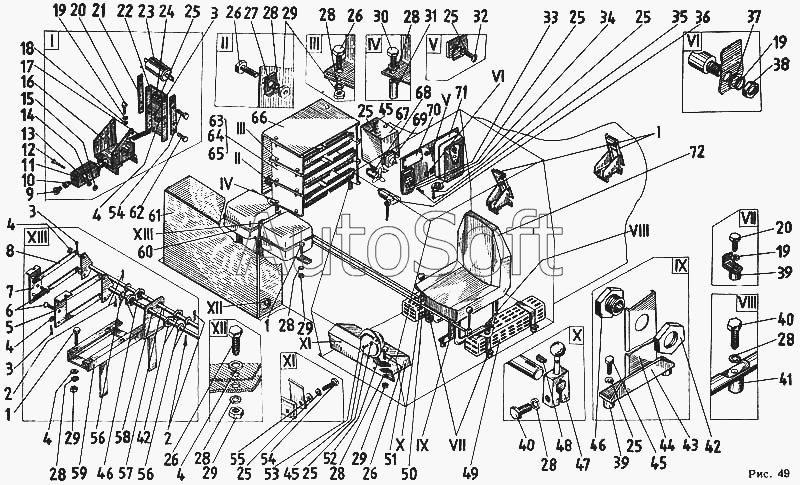

Каталог запасных частей к технике: Автокран КС-4562. Установка электрооборудования на поворотной раме
1
2
2
3
3
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
22
23
24
25
25
25
25
25
25
25
25
26
26
26
26
27
28
28
28
28
28
28
28
28
28
29
29
29
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
42
43
44
45
45
45
46
46
47
48
49
50
51
52
53
54
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Болт | |
| 2 | 3***8 | Шплинт | |
| 3 | 3***0 | Шплинт | |
| 4 | 1***0 | Шайба | |
| 5 | 4***0 | Кулиса | |
| 6 | 1***2 | Винт | |
| 7 | 4***0 | Кулиса | |
| 8 | 4***7 | Шатун | |
| 9 | 4***1 | Гайка | |
| 10 | 4***2 | Гнездо | |
| 11 | В***2 | Выключатель путевой | |
| 12 | 1***0 | Винт | |
| 13 | 1***5 | Шайба | |
| 14 | 6***5 | Шайба | |
| 15 | 5***5 | Гайка | |
| 16 | 4***0 | Основание | |
| 17 | 3***1 | Пружина | |
| 18 | 1***8 | Шайба | |
| 19 | 6***8 | Шайба | |
| 20 | 7***6 | Болт | |
| 21 | 4***1 | Планка | |
| 22 | 4***2 | Панель | |
| 23 | 4***0 | Ролик | |
| 24 | 5***6 | Гайка | |
| 25 | 6***6 | Шайба | |
| 26 | 7***0 | Болт | |
| 27 | 4***2 | Проставка | |
| 28 | 6***0 | Шайба | |
| 29 | 5***0 | Гайка | |
| 30 | 7***6 | Волт | |
| 31 | 4***2 | Бобышка | |
| 32 | 1***6 | Винт | |
| 33 | П***М | Панель сигнализации | |
| 34 | П***А | Плафон | |
| 35 | 1***0 | Винт | |
| 36 | С***5 | Стеклоочиститель | |
| 37 | 9***8 | Шайба | |
| 38 | 5***8 | Гайка | |
| 39 | 1***5 | Бобышка | |
| 40 | 7***0 | Болт | |
| 41 | 4***2 | Бобышка | |
| 42 | 4***5 | Гайка | |
| 43 | 4***2 | Уголок | |
| 44 | 4***1 | Опора | |
| 45 | 7***2 | Болт | |
| 46 | 4***4 | Втулка | |
| 47 | 4***0 | Рукоятка | |
| 48 | 2***0 | Шпонка сегментная | |
| 49 | 4***0 | Печь электрическая | |
| 50 | П***2 | Печь электрическая | |
| 51 | С***7 | Пульт управления | |
| 52 | 1***2 | Кронштейн | |
| 53 | С***1 | Фара | |
| 54 | 7***6 | Болт | |
| 55 | 1***6 | Шайба | |
| 56 | 1***0 | Шайба | |
| 57 | 4***1 | Вал | |
| 58 | 4***0 | Вал | |
| 59 | 4***0 | Опора | |
| 60 | К***А | Контроллер | |
| 61 | Я***7 | Ящик управления | |
| 62 | 9***2 | Ось | |
| 63 | 4***7 | Блок резисторов | |
| 64 | 4***1 | Блок резисторов | |
| 65 | 4***9 | Блок резисторов | |
| 66 | 4***1 | Крышка | |
| 67 | 4***0 | Крышка | |
| 68 | 4***0 | Установка вентилятора | |
| 69 | Б***0 | Блок выпрямителей | |
| 70 | 4***4 | Табличка | |
| 71 | Р***М | Релейный блок | |
| 72 | У***1 | Сиденье |
