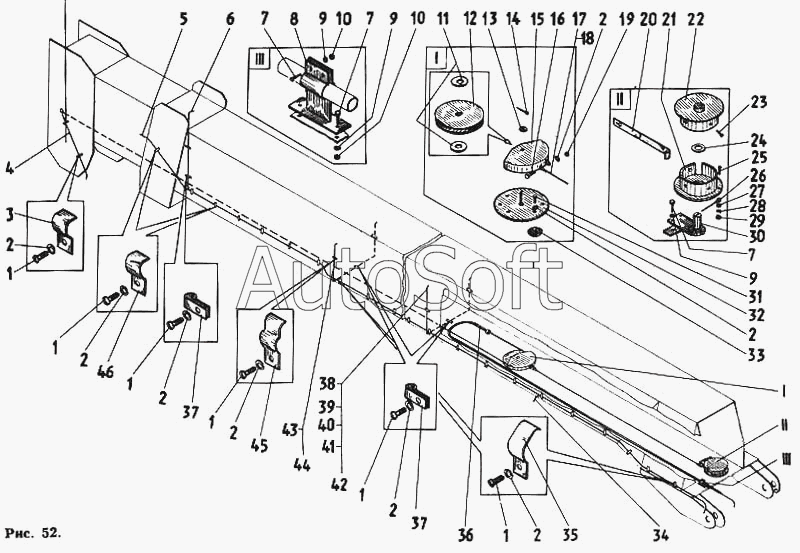

Каталог запасных частей к технике: Автокран КС-4562. Кабельная разводка по коробчатой стреле
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
4
5
6
7
7
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Винт | |
| 2 | 6***6 | Шайба | |
| 3 | 4***6 | Скоба | |
| 4 | К***м | Кабель № 43 | |
| 5 | К***м | Кабель № 45 | |
| 6 | П***м | Провод № 81 | |
| 7 | 7***0 | Болт | |
| 8 | 4***0 | Держатель | |
| 9 | 6***8 | Шайба | |
| 10 | 5***8 | Гайка | |
| 11 | 4***2 | Шайба | |
| 12 | 4***1 | Блок | |
| 13 | 1***2 | Шайба | |
| 14 | 3***0 | Шплинт | |
| 15 | 4***0 | Корпус | |
| 16 | 7***0 | Болт | |
| 17 | 3***0 | Канат | |
| 18 | Н***6 | Наконечник | |
| 19 | 5***6 | Гайка | |
| 20 | 4***1 | Пружина | |
| 21 | 4***1 | Крышка внутренняя | |
| 22 | 4***2 | Крышка наружная | |
| 23 | 1***6 | Винт | |
| 24 | 1***6 | Кольцо | |
| 25 | 1***5 | Винт | |
| 26 | Н***4 | Наконечник | |
| 27 | 1***4 | Шайба | |
| 28 | 6***4 | Шайба | |
| 29 | 5***4 | Гайка | |
| 30 | 4***0 | Кронштейн | |
| 31 | 7***6 | Болт | |
| 32 | 4***0 | Опора | |
| 33 | 4***0 | Ползун | |
| 34 | П***м | Провод № 55 | |
| 35 | 1***1 | Скоба | |
| 36 | 4***0 | Ползун | |
| 37 | 4***6 | Скоба | |
| 38 | П***м | Провод № 50 | |
| 39 | П***м | Провод № 50 | |
| 40 | П***м | Провод № 126 | |
| 41 | П***м | Провод № 126 | |
| 42 | П***м | Провод № 126 | |
| 43 | П***м | Провод № 50 | |
| 44 | П***м | Провод № 125 | |
| 45 | 4***1 | Скоба | |
| 46 | 4***0 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
