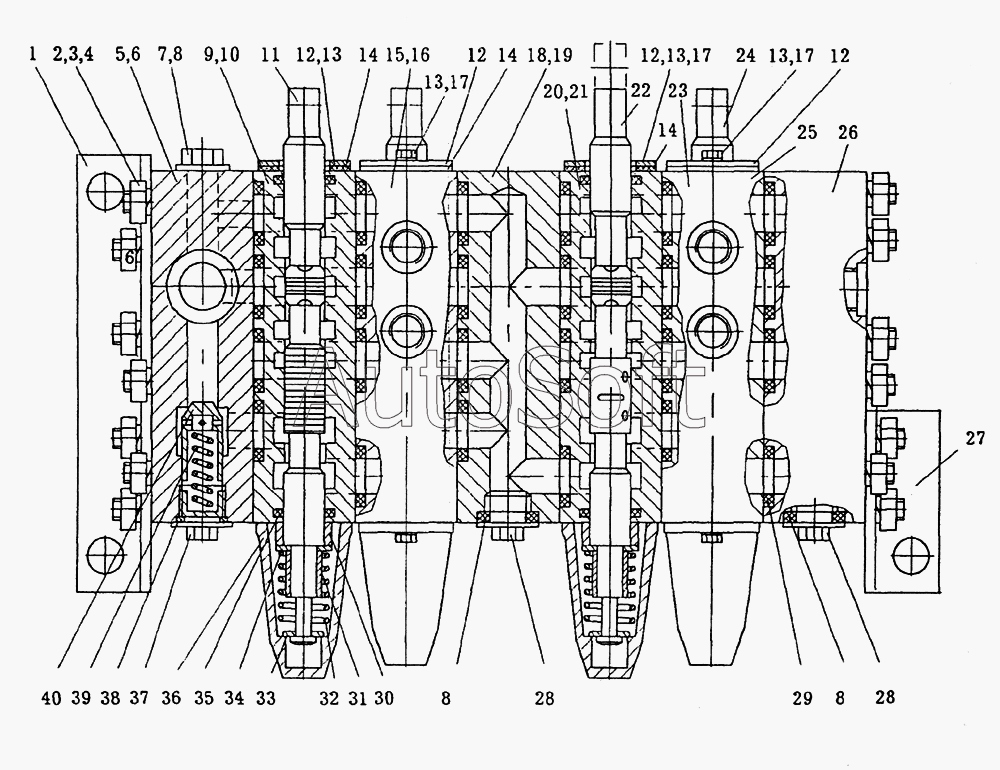

Каталог запасных частей к технике: Автокран КС-45717К-1. Гидрораспределитель
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Кронштейн левый | |
| 2 | У***1 | Шпилька | |
| 3 | М***0 | Гайка | |
| 4 | 1***0 | Шайба | |
| 5 | У***1 | Секция напорная | |
| 6 | У***1 | Корпус напорной секции | |
| 7 | У***1 | Пробка | |
| 8 | 0***3 | Кольцо | |
| 9 | У***2 | Секция рабочая | |
| 10 | У***1 | Корпус рабочей секции | |
| 11 | У***5 | Золотник | |
| 12 | У***5 | Крышка | |
| 13 | M***0 | Болт | |
| 14 | У***5 | Грязесъемник | |
| 15 | У***1 | Секция рабочая | |
| 16 | У***1 | Корпус рабочей секции | |
| 17 | 8***0 | Шайба | |
| 18 | У***2 | Секция промежуточная | |
| 19 | У***2 | Корпус промежуточной секции | |
| 20 | У***2 | Секция рабочая | |
| 21 | У***1 | Корпус рабочей секции | |
| 22 | У***3 | Золотник | |
| 23 | У***3 | Секция рабочая | |
| 24 | У***4 | Золотник | |
| 25 | У***1 | Корпус рабочей секции | |
| 26 | У***1 | Крышка сливная | |
| 27 | У***2 | Кронштейн правый | |
| 28 | У***1 | Пробка | |
| 29 | 0***3 | Кольцо | |
| 30 | У***9 | Втулка | |
| 31 | У***1 | Втулка | |
| 32 | У***3 | Пружина | |
| 33 | У***6 | Шайба | |
| 34 | У***1 | Шайба | |
| 35 | 0***3 | Кольцо | |
| 36 | У***4 | Крышка | |
| 37 | У***1 | Пробка | |
| 38 | 0***3 | Кольцо | |
| 39 | У***4 | Пружина | |
| 40 | У***1 | Клапан |
