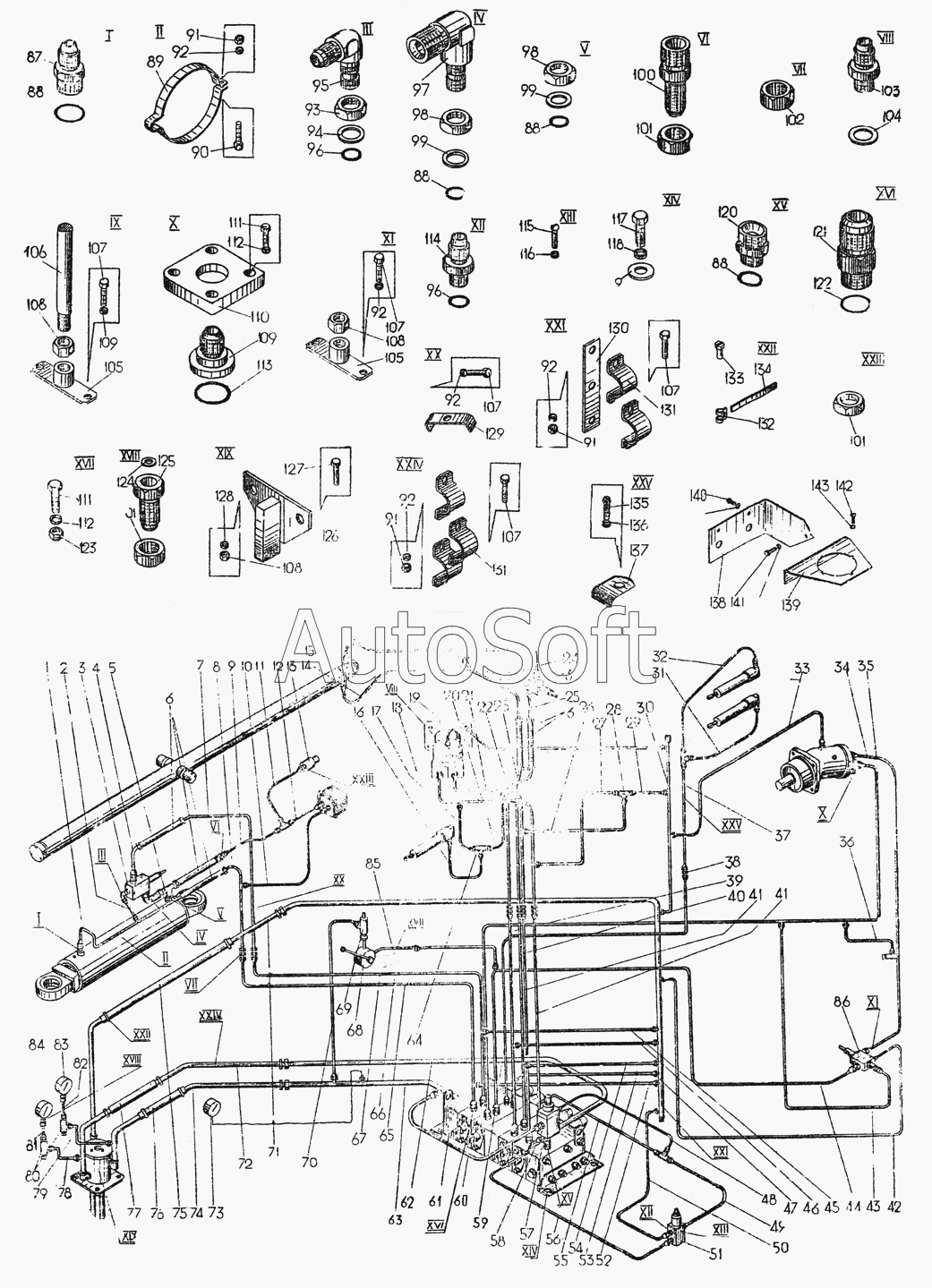

Каталог запасных частей к технике: Автокран КС-3576 (2002). Гидрооборудование поворотной части КС-3576.84.000
КС-3576.84.000
35
34
33
36
9
10
11
62
47
30
78
79
81
82
12
74
13
63
71
72
4
25
8
21
18
22
23
7
44
41
41
85
39
40
65
66
14
67
70
60
15
1
16
17
31
52
29
37
54
59
53
45
46
32
43
48
20
42
55
2
19
24
26
27
50
56
49
5
57
89
105
105
126
64
80
86
3
3
58
69
68
61
138
139
132
133
134
99
99
38
93
100
101
101
101
114
75
76
104
87
124
103
121
95
106
129
109
109
110
98
98
120
125
130
102
97
131
131
141
107
107
107
107
107
90
111
111
127
117
140
135
115
91
91
91
123
108
108
108
116
136
92
92
92
92
92
112
112
128
118
96
96
122
88
88
88
88
113
6
6
77
51
84
83
73
137
142
143
28
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.84.000 | К***0 | Гидрооборудование поворотной части | |
| КС-3577.80.622 | К***2 | Бандаж коммутационный | |
| 1 | К***0 | Труба в сборе | |
| 2 | K***4 | Труба в сборе | |
| 3 | К***1 | Клапан обратный управляемый | |
| 4 | K***0 | Труба в сборе | |
| 5 | К***0 | Клапан аварийный | |
| 6 | Т***0 | РВД12х21,0x650У | |
| 7 | К***1 | Труба в сборе | |
| 8 | К***0 | Труба в сборе | |
| 9 | K***2 | Труба в сборе | |
| 10 | К***0 | Труба в сборе | |
| 11 | K***3 | Труба в сборе | |
| 12 | К***0 | Труба в сборе | |
| 13 | К***0 | Гидроцилиндр | |
| 14 | К***0 | Труба в сборе | |
| 15 | K***1 | Труба в сборе | |
| 16 | К***0 | Труба в сборе | |
| 17 | К***1 | Труба в сборе | |
| 18 | К***1 | Труба в сборе | |
| 19 | К***7 | Труба в сборе | |
| 20 | К***7 | Труба в сборе | |
| 21 | К***1 | Труба в сборе | |
| 22 | К***0 | Труба в сборе | |
| 23 | К***1 | Труба в сборе | |
| 24 | К***8 | Труба в сборе | |
| 25 | К***1 | Труба в сборе | |
| 26 | К***2 | Труба в сборе | |
| 27 | К***3 | Труба в сборе | |
| 28 | К***9 | Тройник | |
| 29 | К***5 | Труба в сборе | |
| 30 | К***0 | Труба в сборе | |
| 31 | К***3 | Труба в сборе | |
| 32 | К***0 | Труба в сборе | |
| 33 | К***0 | Труба в сборе | |
| 34 | K***0 | Труба в сборе | |
| 35 | K***0 | Труба в сборе | |
| 36 | K***1 | Труба в сборе | |
| 37 | К***6 | Труба в сборе | |
| 38 | К***3 | Штуцер | |
| 39 | K***0 | Труба в сборе | |
| 40 | К***1 | Труба в сборе | |
| 41 | К***2 | Труба в сборе | |
| 42 | К***9 | Труба в сборе | |
| 43 | К***2 | Труба в сборе | |
| 44 | К***0 | Труба в сборе | |
| 45 | K***2 | Труба в сборе | |
| 46 | К***5 | Труба в сборе | |
| 47 | К***0 | Труба в сборе | |
| 48 | К***3 | Труба в сборе | |
| 49 | К***7 | Труба в сборе | |
| 50 | К***5 | Труба в сборе | |
| 51 | У***1 | Комплект ЗИП с гидрораспределителем | |
| 52 | K***4 | Труба в сборе | |
| 53 | К***0 | Труба в сборе | |
| 54 | К***7 | Труба в сборе | |
| 55 | К***1 | Труба в сборе | |
| 56 | К***6 | Труба в сборе | |
| 57 | К***0 | Крестовина | |
| 58 | К***0 | Клапан предохранительный | |
| 59 | К***9 | Труба в сборе | |
| 60 | К***3 | Труба в сборе | |
| 61 | У***3 | Распределитель секционный | |
| 62 | K***0 | Труба в сборе | |
| 63 | K***0 | Труба в сборе | |
| 64 | К***1 | Клапан "ИЛИ" | |
| 65 | К***2 | Труба в сборе | |
| 66 | К***3 | Труба в сборе | |
| 67 | К***1 | Труба в сборе | |
| 68 | У***8 | Кран двухходовой | |
| 69 | У***7 | Дроссель | |
| 70 | К***2 | Труба в сборе | |
| 71 | K***0 | Труба в сборе | |
| 72 | K***0 | Труба в сборе | |
| 73 | Т***6 | ГСП Термометр ТКП-60/3М-0-120-1,5-1,6-В | |
| 74 | K***0 | Труба в сборе | |
| 75 | К***5 | Рукав | |
| 76 | К***6 | Рукав | |
| 77 | Т***5 | РВД25-25-580-4-У | |
| 78 | К***9 | Труба в сборе | |
| 79 | К***0 | Труба в сборе | |
| 80 | К***0 | Вентиль | |
| 81 | К***1 | Труба в сборе | |
| 82 | К***2 | Труба в сборе | |
| 83 | Т***7 | Манометр МТП-1М-25МПа | |
| 84 | Т***7 | Манометр МТП-1М-25МПа | |
| 85 | К***0 | Труба в сборе | |
| 86 | К***0 | Клапан обратный управляемый | |
| 87 | К***5 | Штуцер | |
| 88 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 89 | К***0 | Хомут | |
| 90 | Г***0 | Болт М12х45 | |
| 91 | Г***0 | Гайка M12 | |
| 92 | Г***0 | Шайба 4.65Г | |
| 93 | К***8 | Гайка | |
| 94 | К***9 | Шайба | |
| 95 | K***1 | Угольник | |
| 96 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 97 | К***1 | Угольник | |
| 98 | К***4 | Гайка | |
| 99 | К***2 | Шайба | |
| 100 | К***2 | Штуцер | |
| 101 | K***8 | Гайка | |
| 102 | К***5 | Гайка | |
| 103 | К***6 | Штуцер | |
| 104 | К***3 | Шайба | |
| 105 | К***0 | Кронштейн | |
| 106 | К***3 | Винт | |
| 107 | Г***0 | Болт М12х45 | |
| 108 | Г***0 | Гайка M12 | |
| 109 | K***1 | Штуцер | |
| 110 | К***3 | Сланец | |
| 111 | Г***0 | Болт М12х45 | |
| 112 | Г***0 | Шайба 4.65Г | |
| 113 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 114 | К***7 | Штуцер | |
| 115 | Г***0 | Винт B1 М4-8gх10 | |
| 116 | Г***0 | Шайба 5.65Г.019 | |
| 117 | Г***0 | Болт М12х45 | |
| 118 | Г***0 | Шайба 4.65Г | |
| 119 | Г***8 | Шайба 4 | |
| 120 | К***7 | Штуцер | |
| 121 | К***8 | Штуцер | |
| 122 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 123 | Г***0 | Гайка M12 | |
| 124 | К***1 | Шайба | |
| 125 | К***4 | Штуцер | |
| 126 | К***0 | Поводок | |
| 127 | Г***0 | Болт M6x30.46.019 | |
| 128 | Г***0 | Шайба 4.65Г | |
| 129 | K***6 | Скоба | |
| 130 | К***2 | Лист | |
| 131 | 1***4 | Скоба | |
| 132 | К***2 | Пряжка | |
| 133 | К***1 | Ось | |
| 134 | К***1 | Лента | |
| 135 | Г***0 | Винт B1 М4-8gх10 | |
| 136 | Г***0 | Шайба 4.65Г | |
| 137 | С***4 | Скоба 3CK-4.03.016 | |
| 138 | К***6 | Кронштейн | |
| 139 | К***1 | Держатель | |
| 140 | Г***0 | Винт B1 М4-8gх10 | |
| 141 | Г***0 | Болт М12х45 | |
| 142 | Г***0 | Винт B1 М4-8gх10 | |
| 143 | Г***0 | Шайба 3Л65Г.029 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
