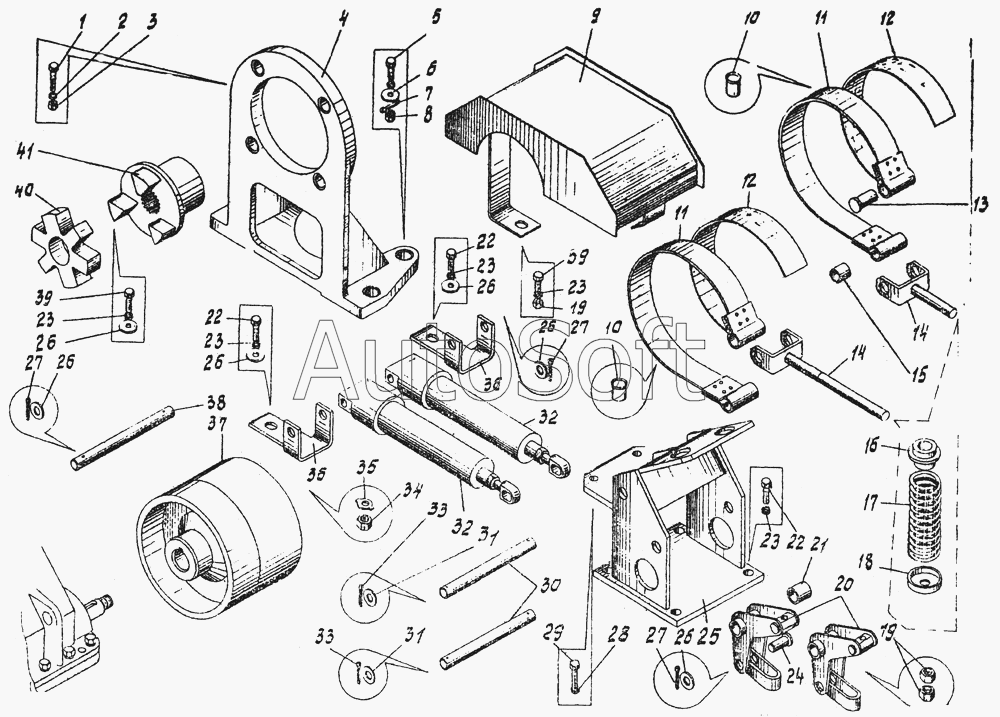

Каталог запасных частей к технике: Автокран КС-3576 (2002). Тормоз КС-3576.26.300-01
23
23
23
23
23
22
22
22
1
29
19
19
3
8
28
34
26
26
26
26
26
26
31
31
39
39
2
27
27
27
33
33
7
35
24
38
13
30
6
32
32
11
11
20
25
14
14
9
37
17
5
4
КС-3577.26.300-01
41
40
18
36
36
15
21
16
12
12
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3577.26.300-01 | К***1 | Тормоз | |
| 1 | Г***0 | Болт М12х45 | |
| 2 | Г***0 | Шайба 4.65Г | |
| 3 | Г***0 | Гайка M12 | |
| 4 | К***7 | Кронштейн | |
| 5 | К***8 | Болт | |
| 6 | К***1 | Шайба | |
| 7 | Г***9 | Шплинт 1,6x10 | |
| 8 | Г***3 | ГайкаМ10.5.019 | |
| 9 | К***1 | Кожух | |
| 10 | С***5 | Заклепка трубчатая 6x8 | |
| 11 | К***0 | Лента тормозная | |
| 12 | К***2 | Накладка | |
| 13 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 14 | К***0 | Тяга | |
| 15 | К***6 | Кольцо | |
| 16 | К***8 | Втулка | |
| 17 | К***1 | Пружина | |
| 18 | К***2 | Тарелка | |
| 19 | Г***0 | Гайка M12 | |
| 20 | К***0 | Рычаг | |
| 21 | К***7 | Кольцо | |
| 22 | Г***0 | Болт М12х45 | |
| 23 | Г***0 | Шайба 4.65Г | |
| 24 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 25 | К***0 | Кронштейн | |
| 26 | Г***8 | Шайба 12.01.08кп 019 | |
| 27 | Г***9 | Шплинт 1,6x10 | |
| 28 | Г***0 | Гайка M12 | |
| 29 | Г***5 | Винт М10х50.46.019 | |
| 30 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 31 | Г***8 | Шайба 4 | |
| 32 | К***1 | Размыкатель тормоза | |
| 33 | Г***9 | Шплинт 1,6x10 | |
| 34 | Г***0 | Гайка M12 | |
| 35 | Ш***2 | Шайба 40.02 | |
| 36 | К***5 | Основание | |
| 37 | К***3 | Шкив | |
| 38 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 39 | Г***0 | Болт М12х45 | |
| 40 | К***3 | Звездочка | |
| 41 | К***4 | Полумуфта |
