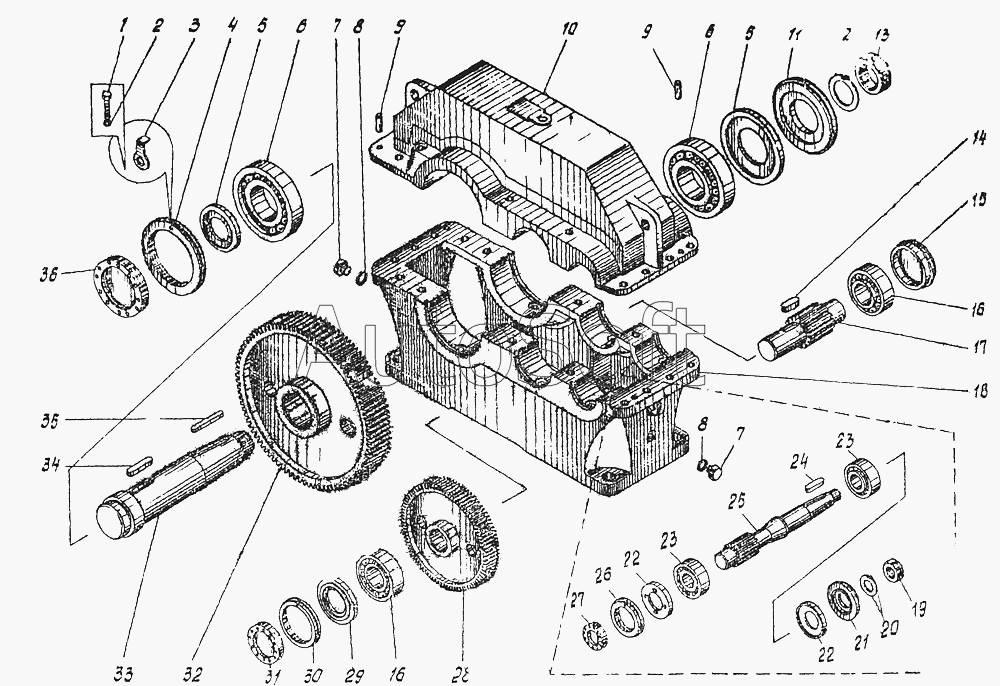

Каталог запасных частей к технике: Автокран КС-3576 (2002). Редуктор 1Ц2У-250
35
33
36
3
1
19
13
2
12
20
32
24
14
34
7
7
9
9
16
16
6
6
23
23
21
1Ц2У-250
4
5
5
8
8
10
11
15
17
18
1Ц2У-250
22
22
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1Ц2У-250 | 1***0 | Редуктор | |
| 1Ц2У-250 | 1***0 | Редуктор | |
| 1 | Б***8 | Болт М6х14.58 | |
| 2 | Ш***Г | Шайба 6.65Г | |
| 3 | 0***4 | Замок | |
| 4 | 0***5 | Крышка | |
| 5 | 0***7 | Шайба нажимная | |
| 6 | П***8 | Подшипник 7318 | |
| 7 | П***5 | Пробка М20x1,5 | |
| 8 | 1***0 | Прокладка | |
| 9 | Ш***5 | Штифт 10x45 | |
| 10 | 1***2 | Крышка | |
| 11 | 0***2 | Крышка | |
| 12 | Ш***2 | Шайба 90.02 | |
| 13 | Г***0 | Гайка M64x4.04.20 | |
| 14 | Ш***0 | Шпонка 16x14x50 | |
| 15 | 0***1 | Крышка | |
| 16 | П***1 | Подшипник 7611 | |
| 17 | 1***1 | Вал-шестерня | |
| 18 | 1***1 | Корпус | |
| 19 | Г***5 | Гайка 2М24х2,5 | |
| 20 | Ш***2 | Шайба 40.02 | |
| 21 | 1***2 | Крышка | |
| 22 | 1***7 | Шайба нажимная | |
| 23 | П***8 | Подшипник 7608 | |
| 24 | Ш***6 | Шпонка 2-10x8-56 | |
| 25 | 1***2 | Вал-шестерня | |
| 26 | 1***5 | Крышка | |
| 27 | 1***6 | Винт регулировочный | |
| 28 | 1***2 | Колесо зубчатое | |
| 29 | 0***7 | Шайба нажимная | |
| 30 | 0***5 | Крышка | |
| 31 | 0***6 | Винт регулировочный | |
| 32 | 1***2 | Колесо зубчатое | |
| 33 | 1***1 | Вал тихоходный | |
| 34 | Ш***0 | Шпонка 22x20x80 | |
| 35 | Ш***0 | Шпонка 2-22x14-100 | |
| 36 | 0***6 | Винт регулировочный |
