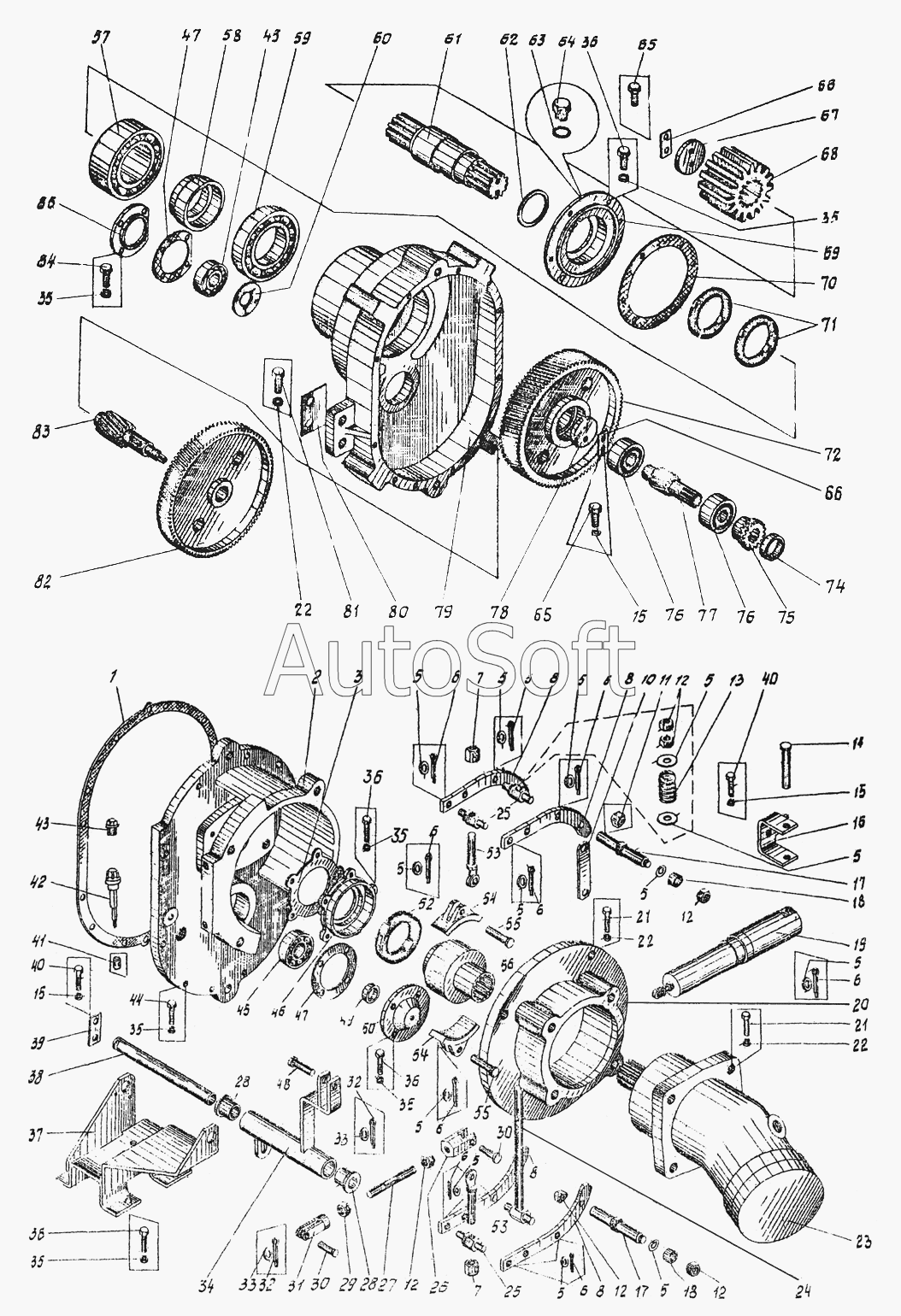

Каталог запасных частей к технике: Автокран КС-3576 (2002). Механизм поворота КС-3577.28.000-1
66
66
11
29
12
12
12
12
12
81
21
21
44
65
65
40
40
23
49
67
78
19
24
54
54
34
37
18
18
17
17
22
22
22
36
36
36
36
76
76
84
26
41
6
6
6
6
6
6
6
6
6
32
32
5
5
5
5
5
5
5
5
5
5
5
5
5
33
33
35
35
35
35
35
35
15
15
15
45
59
57
70
14
48
71
52
82
62
61
68
63
64
70
69
47
47
56
3
58
46
2
38
16
20
83
50
28
28
39
КС-3577.28.000-1
74
80
7
7
10
85
43
43
13
25
25
53
53
30
30
31
КС-3577.28.000-1
27
55
55
8
8
8
8
1
60
75
42
79
77
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГОСТ 23360-78 | Г***8 | Шпонка 8x7x36 | |
| КС-3577.00.003-01 | К***1 | Прокладка | |
| КС-3577.00.003-02 | К***2 | Прокладка | |
| КС-3577.28.000-1 | К***1 | Механизм поворота | |
| КС-3577.28.000-1 | К***1 | Механизм поворота | |
| 1 | К***6 | Прокладка | |
| 2 | К***1 | Верхняя часть корпуса | |
| 3 | К***4 | Прокладка | |
| 5 | Г***8 | Шайба 4 | |
| 6 | Г***9 | Шплинт 1,6x10 | |
| 7 | К***4 | Гайка специальная | |
| 8 | К***7 | Рычаг | |
| 10 | К***3 | Планка | |
| 11 | Г***0 | Гайка M12 | |
| 12 | Г***0 | Гайка M12 | |
| 13 | К***7 | Пружина | |
| 14 | Г***1 | Ось 22-8х5x20 | |
| 15 | Г***8 | Шайба 8.65Г.019 | |
| 16 | К***7 | Основание | |
| 17 | К***8 | Ось | |
| 18 | К***9 | Втулка | |
| 19 | К***1 | Размыкатель | |
| 20 | К***5 | Фланец | |
| 21 | Г***0 | Болт М12х45 | |
| 22 | Г***8 | Шайба 8.65Г.019 | |
| 23 | Г***0 | Гидромотор 310.112-00 | |
| 24 | К***0 | Тяга | |
| 25 | К***6 | Траверса | |
| 26 | К***3 | Вилка | |
| 27 | К***1 | Шток | |
| 28 | K***1 | Втулка | |
| 29 | Г***0 | Гайка M12 | |
| 30 | К***4 | Ось | |
| 31 | К***3 | Вилка | |
| 32 | Г***9 | Шплинт 1,6x10 | |
| 33 | Г***8 | Шайба 4 | |
| 34 | К***0 | Рычаг | |
| 35 | Г***8 | Шайба 8.65Г.019 | |
| 36 | Б***5 | ГОСТ 7798-70 | |
| 37 | К***0 | Кронштейн | |
| 38 | К***9 | Ось | |
| 39 | К***1 | Планка | |
| 40 | Г***0 | Болт М12х45 | |
| 41 | Г***0 | Штифт 10м6х16 | |
| 42 | К***3 | Указатель уровня масла | |
| 43 | К***4 | Пробка | |
| 44 | Г***0 | Болт М12х45 | |
| 45 | Г***5 | Подшипник 212 | |
| 46 | К***1 | Крышка | |
| 47 | К***6 | Прокладка | |
| 48 | Г***1 | Ось 22-8х5x20 | |
| 49 | Г***4 | Манжета | |
| 50 | К***1 | Крышка | |
| 52 | Г***9 | Манжета 1.2.-50x70-1 | |
| 53 | К***5 | Тяга | |
| 54 | К***0 | Колодка | |
| 55 | К***8 | Ось | |
| 56 | К***6 | Шкив тормозной | |
| 57 | Г***5 | Подшипник 3610 | |
| 58 | К***6 | Втулка | |
| 59 | Г***5 | Подшипник 212 | |
| 60 | К***5 | Маслоотражатель | |
| 61 | К***2 | Вал | |
| 62 | К***4 | Шайба регулировочная | |
| 63 | К***1 | Прокладка | |
| 64 | К***9 | Пробка | |
| 65 | Г***0 | Болт М12х45 | |
| 66 | П***5 | Планка закрепительная 55x25 | |
| 67 | Ш***9 | Шайба упорная 70.019 | |
| 68 | К***2 | Шестерня | |
| 69 | К***1 | Крышка | |
| 70 | Г***5 | Подшипник 1224Л | |
| 70 | К***8 | Прокладка | |
| 71 | Г***9 | Манжета 1.2.-50x70-1 | |
| 72 | К***2 | Колесо зубчатое | |
| 74 | К***1 | Кольцо | |
| 75 | К***4 | Полумуфта | |
| 76 | 1***5 | Подшипник | |
| 77 | К***1 | Вал-шестерня | |
| 78 | К***5 | Шайба | |
| 79 | К***2 | Нижняя часть корпуса | |
| 80 | К***3 | Прокладка | |
| 81 | Г***0 | Болт М12х45 | |
| 82 | К***2 | Колесо зубчатое | |
| 83 | К***2 | Вал-шестерня | |
| 84 | Б***5 | ГОСТ 7798-70 | |
| 84 | Г***0 | Болт М12х45 | |
| 85 | К***1 | Крышка |
