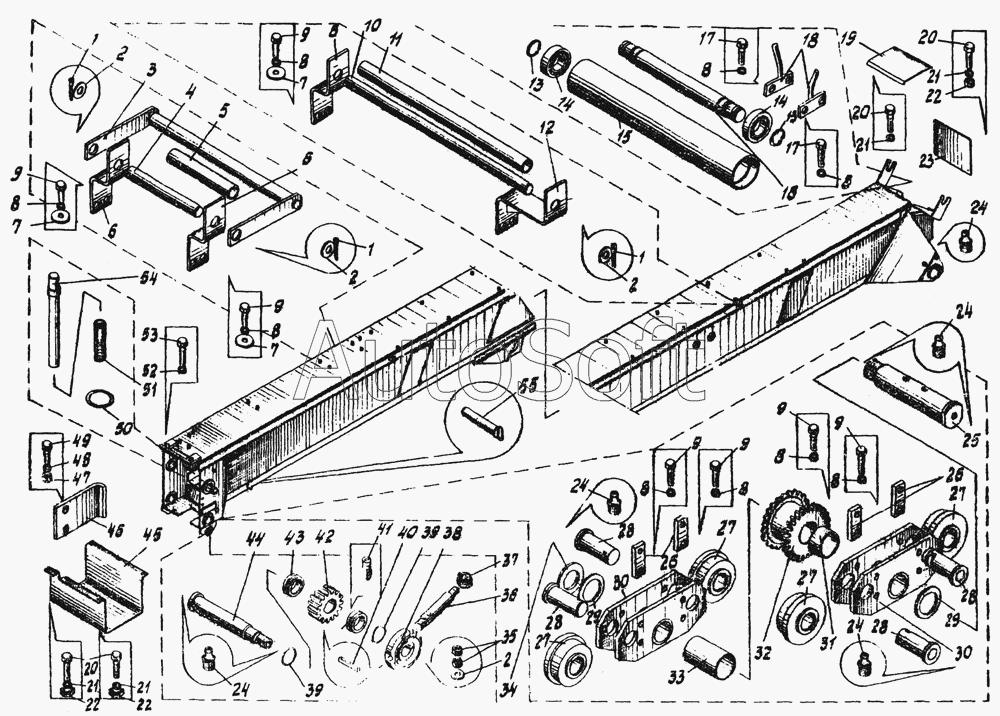

Каталог запасных частей к технике: Автокран КС-3576 (2002). Стрела выдвижная (основание выдвижной стрелы) КС-3576-1.61.100
7
7
7
55
37
20
20
20
49
9
9
9
9
9
9
9
17
17
53
41
22
22
22
47
35
52
50
15
2
2
2
2
34
21
21
21
21
48
8
8
8
8
8
8
8
8
8
1
1
1
40
13
13
43
39
39
24
24
24
24
24
26
26
14
14
38
12
30
30
3
18
32
42
44
31
33
45
46
19
23
КС-3576-1.61.100
36
54
51
25
29
29
10
5
11
6
6
6
4
28
28
28
28
27
27
27
27
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576-1.61.100 | К***0 | Стрела выдвижная. Основание выдвижной стрелы | |
| 1 | Г***9 | Шплинт 1,6x10 | |
| 2 | Г***8 | Шайба 4 | |
| 3 | К***0 | Ограничитель | |
| 4 | K***8 | Ось | |
| 5 | K***2 | Труба | |
| 6 | K***7 | Кронштейн | |
| 7 | Г***8 | Шайба 4 | |
| 8 | Г***0 | Шайба 4.65Г | |
| 9 | Г***0 | Болт М12х45 | |
| 10 | K***1 | Ось | |
| 11 | K***4 | Труба | |
| 12 | K***0 | Кронштейн | |
| 13 | Г***0 | Кольцо В35 | |
| 14 | Г***1 | Подшипник 60207 | |
| 15 | К***2 | Ролик | |
| 16 | K***1 | Ось | |
| 17 | Б***9 | Болт M12x25.46.019 | |
| 18 | У***0 | Ограничитель | |
| 19 | K***7 | Лист | |
| 20 | Г***0 | Болт М12х45 | |
| 21 | Г***0 | Шайба 6.65Г.019 | |
| 22 | Г***9 | Гайка М6.5.019 | |
| 23 | К***8 | Лист | |
| 24 | Г***4 | Масленка 1.2.Ц6Хр | |
| 25 | К***1 | Ось | |
| 26 | О***1 | Оседержатель 40-60 | |
| 27 | K***2 | Ролик | |
| 28 | K***1 | Ось | |
| 29 | К***3 | Проставка | |
| 30 | К***0 | Кронштейн | |
| 31 | К***4 | Труба | |
| 32 | K***1 | Венец зубчатый | |
| 33 | K***1 | Труба | |
| 34 | Г***8 | Шайба 4 | |
| 35 | Г***0 | Гайка М6 | |
| 36 | K***2 | Рычаг | |
| 37 | С***3 | Ручка 40 | |
| 38 | К***1 | Ступица | |
| 39 | Г***0 | Кольцо 48-016 | |
| 40 | Г***8 | Шпонка 8x7x36 | |
| 41 | Г***5 | Винт М4х8.46.016 | |
| 42 | К***2 | Шестерня | |
| 43 | Г***0 | Кольцо 30-016 | |
| 44 | К***3 | Ось | |
| 45 | K***5 | Ограждение | |
| 46 | К***6 | Упор | |
| 47 | Г***0 | Гайка M10.5.019 | |
| 48 | Г***0 | Шайба 4.65Г | |
| 49 | Г***0 | Болт М12х45 | |
| 50 | Г***8 | Шайба 4 | |
| 51 | К***3 | Пружина | |
| 52 | Г***0 | Гайка М6 | |
| 53 | Г***0 | Болт M8х16.46.019 | |
| 54 | K***1 | Стержень | |
| 55 | К***0 | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
