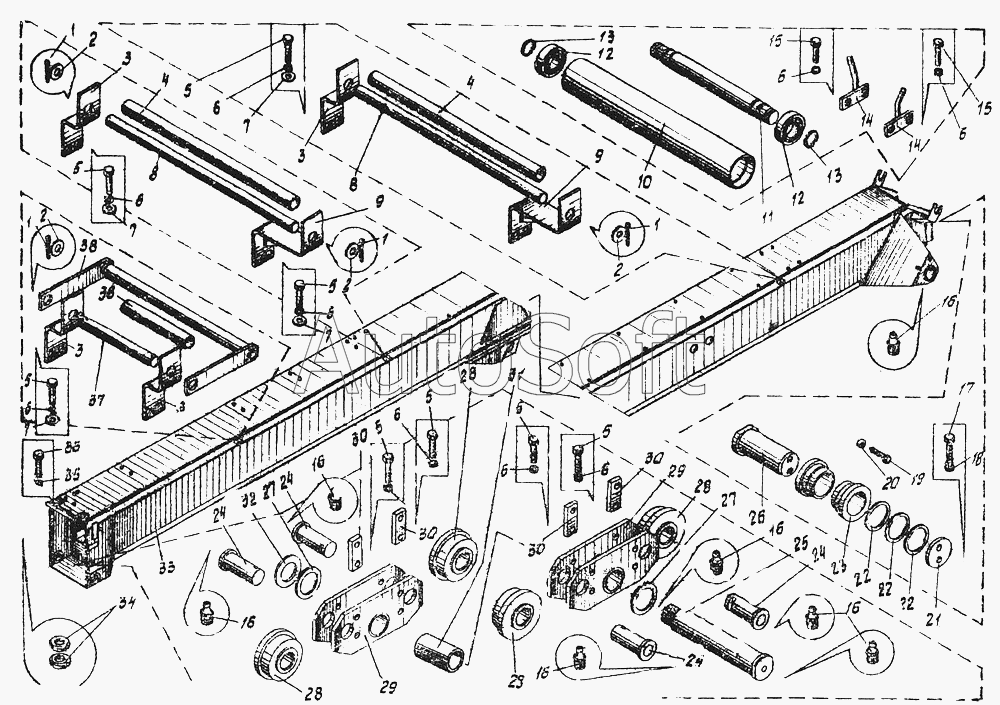

Каталог запасных частей к технике: Автокран КС-3576 (2002). Стрела телескопическая (основание стрелы) КС-3576.63.100
КС-3576.63.100
33
9
9
29
29
39
14
14
22
22
22
25
27
27
31
8
8
38
4
4
26
3
3
3
3
37
24
24
24
24
28
28
28
28
11
10
23
36
17
5
5
5
5
5
5
5
5
15
15
19
20
35
34
18
6
6
6
6
6
6
6
6
6
6
7
7
7
7
2
2
2
2
32
1
1
1
1
16
16
16
16
16
16
30
30
30
30
21
13
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.63.100 | К***0 | Стрела телескопическая | |
| 1 | Г***9 | Шплинт 1,6x10 | |
| 2 | Г***8 | Шайба 4 | |
| 3 | K***7 | Кронштейн | |
| 4 | K***4 | Труба | |
| 5 | Г***0 | Болт М12х45 | |
| 6 | Г***0 | Шайба 4.65Г | |
| 7 | Г***8 | Шайба 4 | |
| 8 | K***1 | Ось | |
| 9 | K***0 | Кронштейн | |
| 10 | K***2 | Ролик | |
| 11 | К***1 | Ось | |
| 12 | Г***1 | Подшипник | |
| 13 | Г***0 | Кольцо В35 | |
| 14 | У***0 | Ограничитель | |
| 15 | Г***0 | Болт М12х45 | |
| 16 | Г***4 | Масленка 1.2.Ц6Хр | |
| 17 | Г***0 | Болт М12х45 | |
| 18 | Г***0 | Шайба 4.65Г | |
| 19 | Г***4 | Винт BM10x50.14H.019 | |
| 20 | Г***0 | Гайка M12 | |
| 21 | С***5 | Шайба упорная 65.019 | |
| 22 | K***2 | Шайба | |
| 23 | У***4 | Втулка | |
| 24 | K***1 | Ось | |
| 25 | К***1 | Ось | |
| 26 | K***6 | Ось | |
| 27 | K***3 | Проставка | |
| 28 | K***2 | Ролик | |
| 29 | K***0 | Кронштейн | |
| 30 | Г***1 | Оседержатель 40-60 | |
| 31 | К***7 | Труба | |
| 32 | Г***8 | Шайба 4 | |
| 33 | К***0 | Основание стрелы | |
| 34 | Г***0 | Гайка ВМ60х2.04.019 | |
| 35 | Г***0 | Гайка М6 | |
| 36 | Г***0 | Болт M8х16.46.019 | |
| 37 | K***8 | Ось | |
| 38 | K***2 | Труба | |
| 39 | K***0 | Ограничитель |
