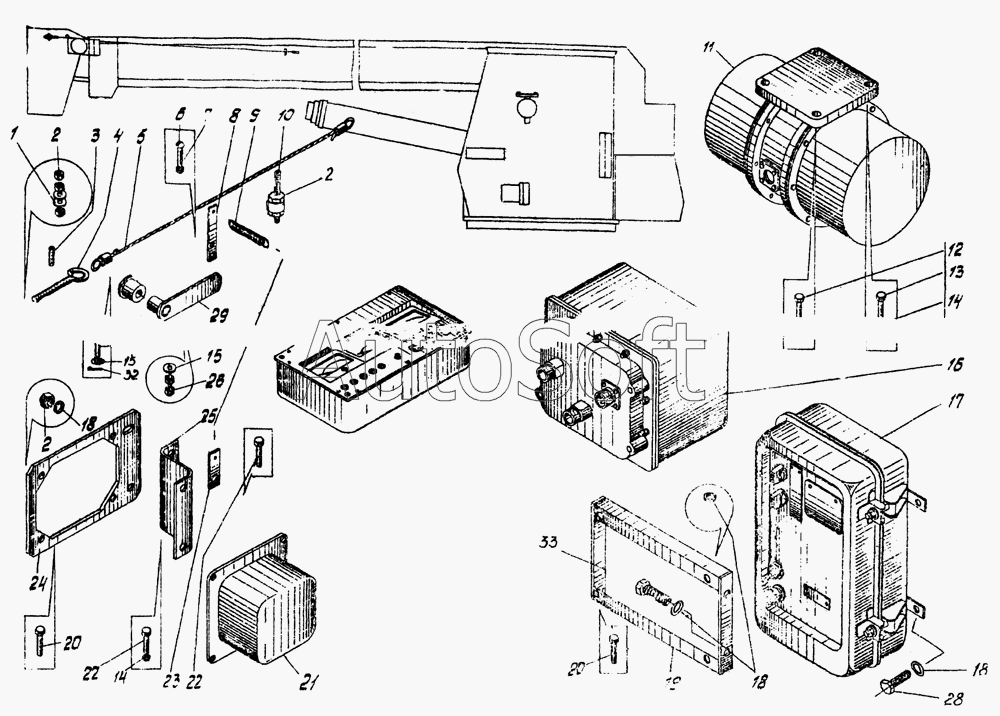

Каталог запасных частей к технике: Автокран КС-3576 (2002). Установка ограничителя грузоподъемности КС-3576.80.700
14
12
3
6
2
2
2
26
7
18
18
18
13
1
15
15
32
21
11
16
17
10
19
5
29
25
8
23
9
24
24
КС-3576.80.700
4
28
33
20
20
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГОСТ 5915-70 | Г***0 | Гайка M12 | |
| КС-3576.80.700 | К***0 | Установка ограничителя грузоподъемности | |
| 1 | Г***8 | Шайба 4 | |
| 2 | Г***0 | Гайка M12 | |
| 3 | Г***5 | Винт M6x30.46.019 | |
| 4 | К***2 | Винт | |
| 5 | К***0 | Струна | |
| 6 | Г***0 | Винт B1 М4-8gх10 | |
| 7 | Г***0 | Шайба 4.65Г | |
| 8 | К***3 | Рычаг | |
| 9 | К***6 | Пружина | |
| 10 | К***1 | Винт | |
| 11 | Д***а | Датчик угла | |
| 12 | Г***0 | Болт М12х45 | |
| 13 | Г***0 | Болт М12х45 | |
| 14 | Г***0 | Шайба 4.65Г | |
| 15 | Г***8 | Шайба 4 | |
| 16 | Д***и | Датчик нагрузки | |
| 17 | Б***я | Блок управления | |
| 18 | Г***0 | Шайба 4.65Г | |
| 19 | K***0 | Кронштейн | |
| 20 | Г***0 | Болт М12х45 | |
| 21 | Д***ы | Датчик длины стрелы | |
| 22 | Г***0 | Болт М12х45 | |
| 23 | К***4 | Пластина | |
| 24 | К***5 | Кронштейн | |
| 25 | К***0 | Кронштейн | |
| 26 | Г***0 | Гайка M12 | |
| 27 | П***и | Панель сигнализации | |
| 28 | Г***0 | Болт М12х45 | |
| 29 | К***0 | Рычаг | |
| 30 | K***3 | Ролик | |
| 31 | K***4 | Винт | |
| 32 | Г***9 | Шплинт 1,6x10 | |
| 33 | Г***0 | Болт М12х45 |
