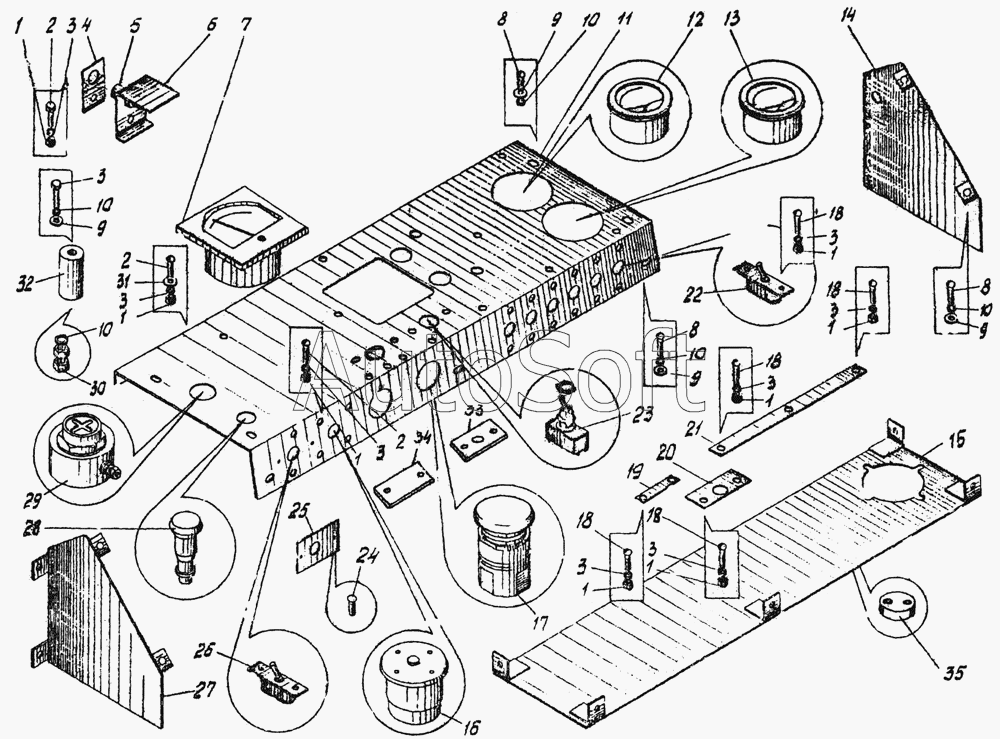

Каталог запасных частей к технике: Автокран КС-3576 (2002). Щиток приборов КС-3576-1.80.100
13
10
10
10
10
10
31
9
9
9
9
24
32
23
22
17
17
3
3
3
3
3
3
3
3
3
12
29
28
16
26
7
35
25
14
27
15
33
6
4
20
11
21
КС-3576-1.80.100
19
34
18
18
18
18
18
2
2
2
8
8
8
32
1
1
1
1
1
1
1
1
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Блок защиты Б3-30 | Б***0 | Блок защиты Б3-30 | |
| КС-3576-1.80.100 | К***0 | Щиток приборов | |
| 1 | Г***0 | Гайка М6 | |
| 2 | Г***0 | Винт B1 М4-8gх10 | |
| 3 | Г***0 | Шайба 4.65Г | |
| 4 | K***3 | Пластина | |
| 6 | K***2 | Козырек | |
| 7 | Г***8 | Миллиамперметр М-4200 | |
| 8 | Г***0 | Винт B1 М4-8gх10 | |
| 9 | Г***8 | Шайба 4 | |
| 10 | Г***0 | Шайба 4.65Г | |
| 11 | К***1 | Панель | |
| 12 | Т***9 | Указатель температуры УК-171-01 | |
| 13 | Т***9 | Указатель давления масла УК-170-03 | |
| 14 | У***0 | Стенка правая | |
| 15 | У***0 | Дно | |
| 16 | Р***4 | Реле РС-404 | |
| 17 | К***З | Кнопка КЕ-011УЗ | |
| 17 | Т***4 | Кнопка КЕ-021УЗ | |
| 18 | Г***0 | Винт B1 М4-8gх10 | |
| 19 | K***7 | Табличка | |
| 20 | К***1 | Табличка | |
| 21 | K***5 | Табличка | |
| 22 | Т***3 | Выключатель В-45М | |
| 23 | У***У | Переключатель ТП1-2 | |
| 24 | Г***0 | Заклепка 3x12.37 | |
| 25 | K***6 | Табличка | |
| 26 | П***5 | Переключатель 2ППН-45 | |
| 27 | У***0 | Стенка левая | |
| 28 | К***Л | Контрольная лампа ПД-20Л | |
| 29 | К***0 | Контрольная спираль 08-65-2000 | |
| 30 | Г***0 | Гайка М6 | |
| 31 | Г***8 | Шайба 4 | |
| 32 | Г***0 | Винт B1 М4-8gх10 | |
| 32 | Г***5 | Резистор ПЭВ-15-62ом | |
| 33 | К***1 | Табличка | |
| 34 | K***8 | Табличка | |
| 35 | Р***К | Розетка 47К |
