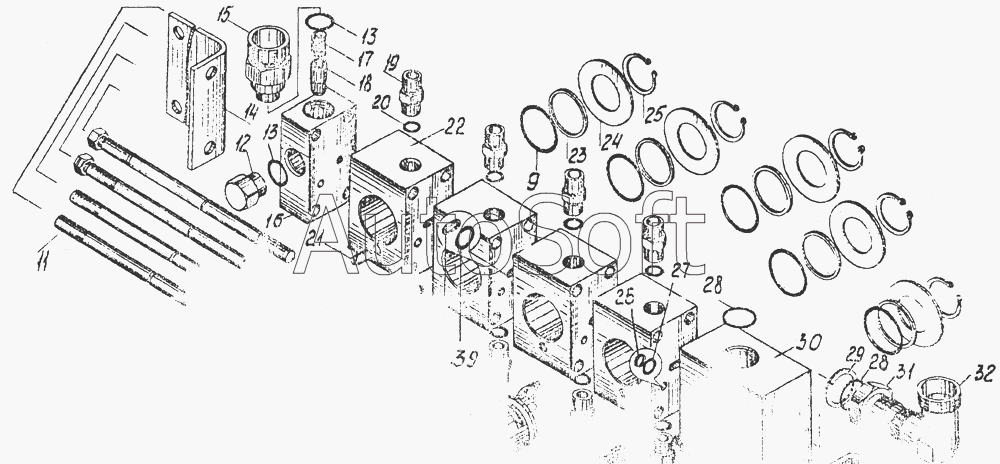

Каталог запасных частей к технике: Автокран КС-3571 (2002). Распределитель КС-3562А.60.800
23
24
25
26
27
28
28
29
30
31
32
22
39
9
КС-3562А.60.800
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.65Г ГОСТ 6402-70 | 1***0 | Шайба | |
| КС-3562А.60.800 | К***0 | Распределитель | |
| 1 | П***4 | Ручка | |
| 2 | 5***0 | Шайба | |
| 3 | М***2 | Винт | |
| 4 | K***0 | Кронштейн в сборе | |
| 5 | K***3 | Пружина | |
| 6 | K***5 | Лист | |
| 6 | К***1 | Лист | |
| 7 | K***9 | Пробка рабочей секции | |
| 8 | 5***1 | Шайба | |
| 9 | H***1 | Кольцо | |
| 10 | M***0 | Гайка | |
| 11 | K***3 | Шпилька | |
| 12 | К***2 | Пробка | |
| 13 | Н***1 | Кольцо | |
| 14 | К***6 | Кронштейн | |
| 15 | K***5 | Штуцер | |
| 16 | К***4 | Корпус сливной секции | |
| 17 | K***4 | Пружина | |
| 18 | К***6 | Клапан | |
| 19 | K***9 | Штуцер | |
| 20 | H***1 | Кольцо | |
| 21 | K***2 | Винт | |
| 22 | К***2 | Корпус рабочей секции | |
| 23 | У***1 | Шайба | |
| 24 | У***3 | Шайба | |
| 25 | Б***8 | Кольцо | |
| 26 | K***1 | Кольцо бандажное | |
| 27 | H***1 | Кольцо | |
| 28 | У***1 | Кольцо | |
| 29 | К***3 | Шайба | |
| 30 | K***1 | Корпус напорной секции | |
| 31 | К***2 | Гайка | |
| 32 | K***1 | Угольник | |
| 33 | K***1 | Пробка напорной секции | |
| 34 | K***0 | Кронштейн в сборе | |
| 35 | K***7 | Клапан | |
| 36 | K***5 | Пружина | |
| 37 | К***6 | Поршень | |
| 38 | M***0 | Болт | |
| 39 | Н***1 | Кольцо | |
| 40 | К***5 | Штуцер | |
| 41 | К***7 | Кронштейн | |
| 42 | К***7 | Крышка | |
| 43 | M***0 | Гайка | |
| 44 | К***8 | Болт | |
| 45 | К***4 | Ось | |
| 46 | К***8 | Кольцо бандажное |
