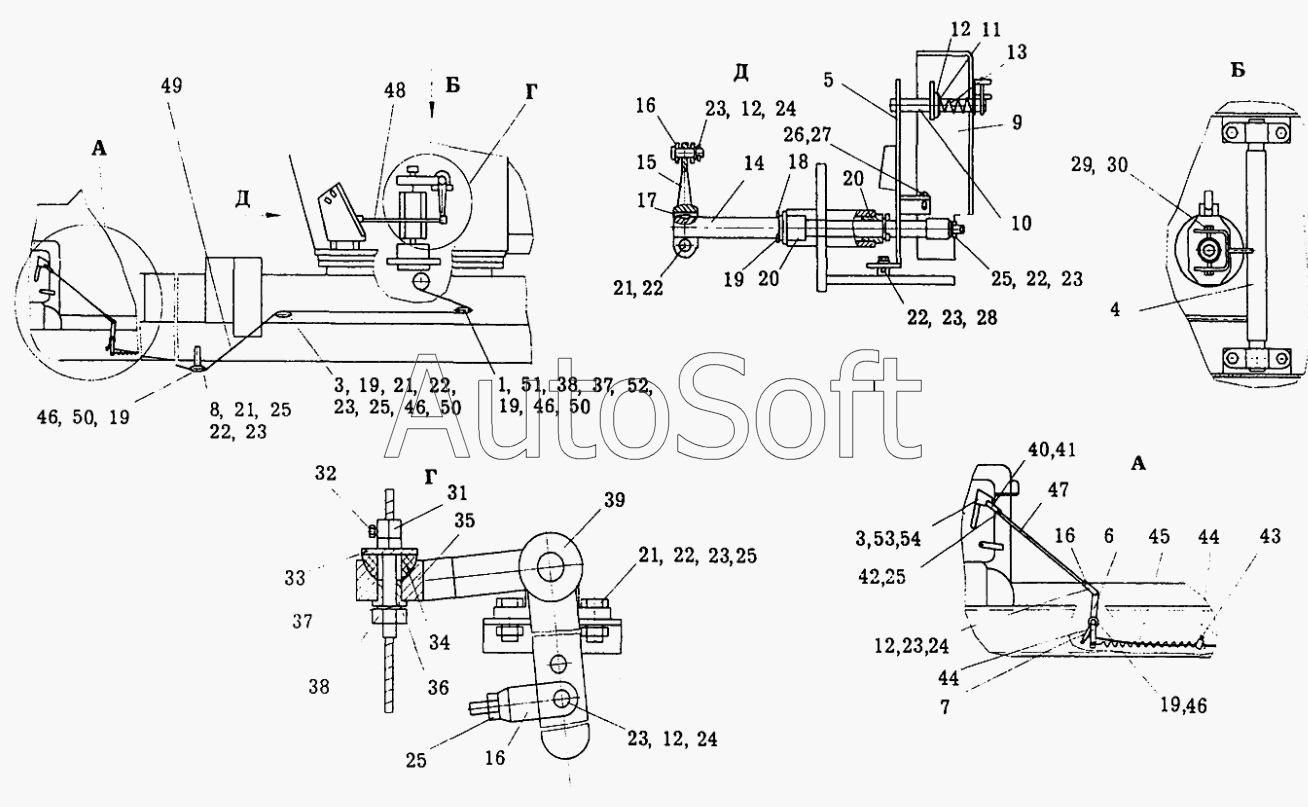

Каталог запасных частей к технике: Автокран КС-35714 (2002). Привод управления двигателем КС-35714.72.000
1
3
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
16
16
17
18
19
19
19
19
19
20
20
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
25
25
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
44
45
46
46
46
46
47
48
49
50
50
50
51
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Педаль | |
| 10 | К***0 | Фиксатор | |
| 11 | К***5 | Шайба | |
| 12 | [***] | Шплинт 2,5x25.016 ГОСТ397-79 | |
| 13 | К***3 | Пружина | |
| 14 | К***9 | Валик | |
| 15 | К***8 | Рычаг | |
| 16 | У***1 | Вилка | |
| 17 | [***] | Шпонка сегментная 6x10 ГОСТ2471-80 | |
| 18 | [***] | Шплинт 4x40.016 ГОСТ397-79 | |
| 19 | [***] | Шайба 20.02.Ст3пс.019 ГОСТ11371-78 | |
| 20 | К***8 | Втулка | |
| 21 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 22 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 23 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 24 | [***] | Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80 | |
| 25 | [***] | Гайка М10-7Н.5.019 ГОСТ5916-70 | |
| 26 | [***] | Болт М8-8gх30.46.20.019 ГОСТ7798-70 | |
| 27 | [***] | Гайка М8-7Н.5.019 ГОСТ5916-70 | |
| 28 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 29 | К***3 | Болт | |
| 30 | [***] | Гайка М10-7Н.04.20.019 ГОСТ5916-70 | |
| 31 | К***1 | Винт | |
| 32 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 33 | К***4 | Шайба | |
| 34 | К***3 | Опора сферическая | |
| 35 | К***1 | Кольцо | |
| 36 | К***2 | Втулка | |
| 37 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 38 | [***] | Гайка М12-7Н.5.019 ГОСТ5916-70 | |
| 39 | К***1 | Подшипник | |
| 40 | [***] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 41 | [***] | Шплинт 2x16.016 ГОСТ397-79 | |
| 42 | К***8 | Наконечник | |
| 43 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 44 | К***6 | Муфта | |
| 45 | К***7 | Пружина | |
| 46 | [***] | Шплинт 4x36.016 ГОСТ397-79 | |
| 47 | К***6 | Тяга | |
| 48 | К***7 | Тяга | |
| 49 | К***5 | Трос | |
| 50 | К***7 | Ролик | |
| 51 | [***] | Болт М12-8gх30.46.20.019 ГОСТ7798-70 | |
| 52 | [***] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 53 | [***] | Болт М8-8gх25.46.20.019 ГОСТ7798-70 | |
| 53 | [***] | Болт М8х25 | |
| 54 | [***] | Шайба 8.65Г |
