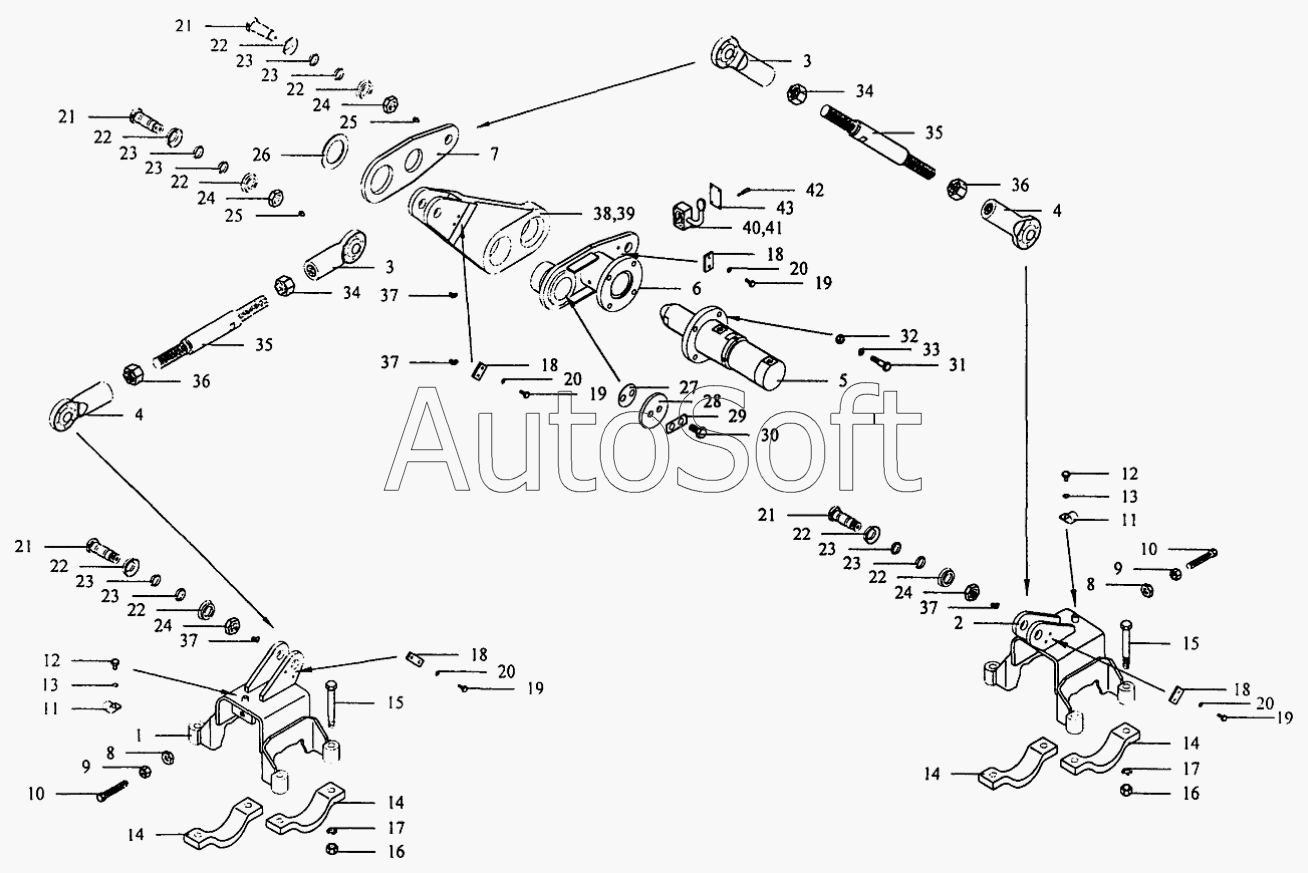

Каталог запасных частей к технике: Автокран КС-35714 (2002). Механизм блокировки подвески КС-35714.34.000
33
23
23
23
23
23
23
23
23
24
24
24
24
25
25
26
27
28
29
30
31
32
22
22
22
22
22
22
22
22
34
34
35
35
36
36
37
37
37
37
38
39
40
41
42
43
12
12
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
1
13
13
14
14
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 2 | К***1 | Кронштейн | |
| 3 | К***0 | Серьга в сборе | |
| 4 | К***1 | Серьга в сборе | |
| 5 | К***0 | Фиксатор | |
| 6 | К***1 | Рычаг | |
| 7 | К***0 | Рычаг | |
| 8 | К***1 | Гайка | |
| 9 | [***] | Гайка М16х1,5-7Н.5.019 ГОСТ5915-70 | |
| 10 | К***4 | Винт | |
| 11 | [***] | Кляммер | |
| 12 | [***] | Болт М10-16 | |
| 13 | [***] | Шайба 10.65Г | |
| 14 | К***5 | Хомут | |
| 15 | [***] | Болт М10-8gх120.46.20.019 ГОСТ7798-70 | |
| 16 | [***] | Гайка М16-7Н.5.019 ГОСТ5915-70 | |
| 17 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 18 | К***5 | Планка | |
| 19 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 20 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 21 | К***6 | Ось | |
| 22 | К***8 | Уплотнение | |
| 23 | К***7 | Втулка | |
| 24 | К***7 | Гайка | |
| 25 | [***] | Масленка 1.2.Ц6хр | |
| 26 | К***1 | Шайба | |
| 27 | К***1 | Шайба | |
| 28 | К***8 | Шайба | |
| 29 | К***5 | Планка | |
| 30 | [***] | Болт М16-8gх30.46.20.019 ГОСТ7798-70 | |
| 31 | [***] | Болт М12-8gх50.46.20.019 ГОСТ7798-70 | |
| 32 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 33 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 34 | [***] | Гайка М30х2-7H.LH.5.019 ГОСТ15521-70 | |
| 35 | К***4 | Тяга | |
| 36 | [***] | Гайка М30х2-7Н.5.019 ГОСТ15521-70 | |
| 37 | [***] | Масленка 2.2.45.Ц6хр ГОСТ19853-74 | |
| 38 | К***3 | Рычаг | |
| 39 | К***1 | Рычаг | |
| 40 | К***0 | Указатель | |
| 41 | К***1 | Указатель | |
| 42 | [***] | Винт ВМ5-8gх35.46.019 ГОСТ17473-80 | |
| 43 | К***4 | Крышка |
