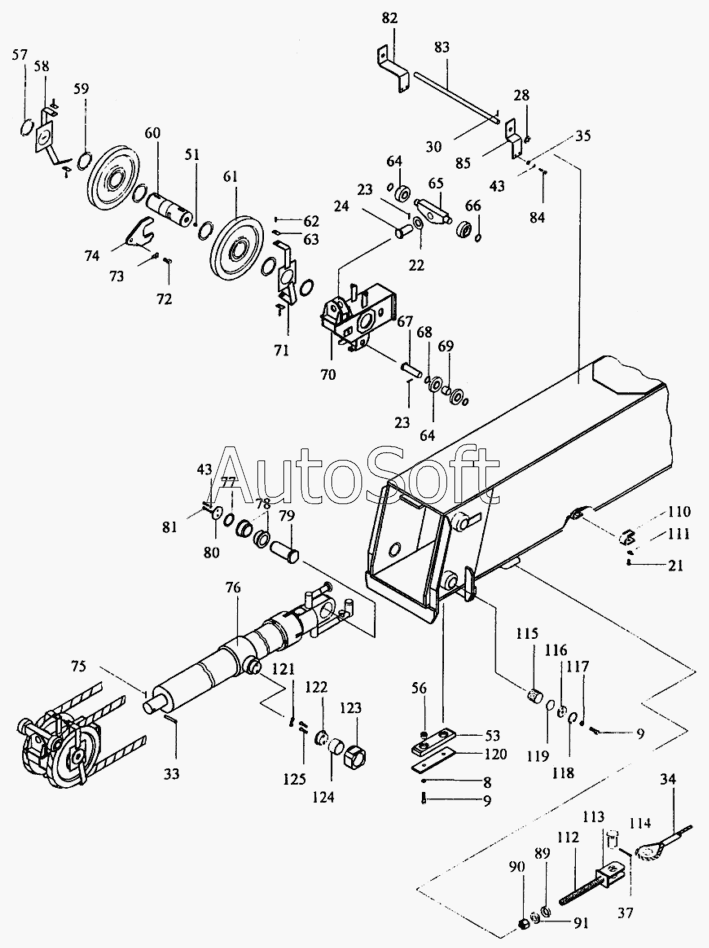

Каталог запасных частей к технике: Автокран КС-35714 (2002). Установка телескопической стрелы КС-35714.63.000
8
9
9
21
22
23
23
24
28
30
33
34
35
37
43
43
51
53
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
89
90
91
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.600-1 | К***1 | Секция средняя | |
| 8 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Болт М16-8gх40.66.019 ГОСТ7798-70 | |
| 21 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 22 | [***] | Шайба 36.02.Ст3пс.019 ГОСТ11371-78 | |
| 23 | [***] | Шплинт 5x50.019 ГОСТ397-79 | |
| 24 | К***5 | Ось | |
| 28 | [***] | Шайба 20.02.Ст3пс.019 ГОСТ11371-78 | |
| 30 | [***] | Шплинт 4x28.016 ГОСТ397-79 | |
| 33 | К***9 | Ось | |
| 34 | К***0 | Канат | |
| 35 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 37 | [***] | Шплинт 8x71.019 ГОСТ397-79 | |
| 43 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 51 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 53 | К***1 | Накладка | |
| 56 | К***1 | Гайка | |
| 57 | [***] | Кольцо В80 ГОСТ13940-86 | |
| 58 | К***0 | Ограждение | |
| 59 | К***7 | Прокладка | |
| 60 | К***8 | Ось | |
| 61 | К***0 | Блок | |
| 62 | [***] | Болт М8-8gх16.46.019 ГОСТ7798-70 | |
| 63 | К***5 | Планка отгибная | |
| 64 | К***3 | Ролик | |
| 65 | К***7 | Траверса | |
| 66 | [***] | Кольцо В30 ГОСТ13942-86 | |
| 67 | К***1 | Ось | |
| 68 | К***2 | Втулка | |
| 69 | К***1 | Втулка | |
| 70 | К***0 | Кронштейн | |
| 71 | К***1 | Ограждение | |
| 72 | [***] | Болт М16-8gх30.46.019 ГОСТ7798-70 | |
| 73 | [***] | Шайба 16.01.019 ГОСТ13463-77 | |
| 74 | К***2 | Оседержатель | |
| 75 | [***] | Шплинт 3,2x25.016 ГОСТ397-79 | |
| 76 | К***4 | Гидроцилиндр | |
| 77 | К***5 | Шайба | |
| 78 | К***1 | Втулка | |
| 79 | К***8 | Ось | |
| 80 | У***1 | Шайба упорная | |
| 81 | [***] | Болт М10-8gх25.46.019 ГОСТ7798-70 | |
| 82 | К***0 | Кронштейн | |
| 83 | К***8 | Ось | |
| 84 | [***] | Болт М10-8gх20.46.019 ГОСТ7798-70 | |
| 85 | К***7 | Кронштейн | |
| 89 | К***6 | Шайба | |
| 90 | К***9 | Гайка | |
| 91 | К***7 | Шайба | |
| 110 | К***0 | Скоба | |
| 111 | [***] | Шайба 12.01.019 ГОСТ13463-77 | |
| 112 | К***1 | Тяга | |
| 113 | К***0 | Кронштейн | |
| 114 | К***9 | Ось | |
| 115 | К***1 | Упор | |
| 116 | К***1 | Шайба | |
| 117 | [***] | Гайка М16-7Н.04.15.019 ГОСТ5916-70 | |
| 118 | [***] | Кольцо В56 ГОСТ13943-86 | |
| 119 | К***1 | Лист | |
| 120 | К***1 | Подошва | |
| 121 | [***] | Проволока 1,0-0-С ГОСТ3282-74 (L=4м) | |
| 122 | К***1 | Втулка | |
| 123 | К***1 | Втулка | |
| 124 | К***1 | Втулка | |
| 125 | [***] | Болт 3М12-8gх45.46.20.019 ГОСТ7798-70 |
