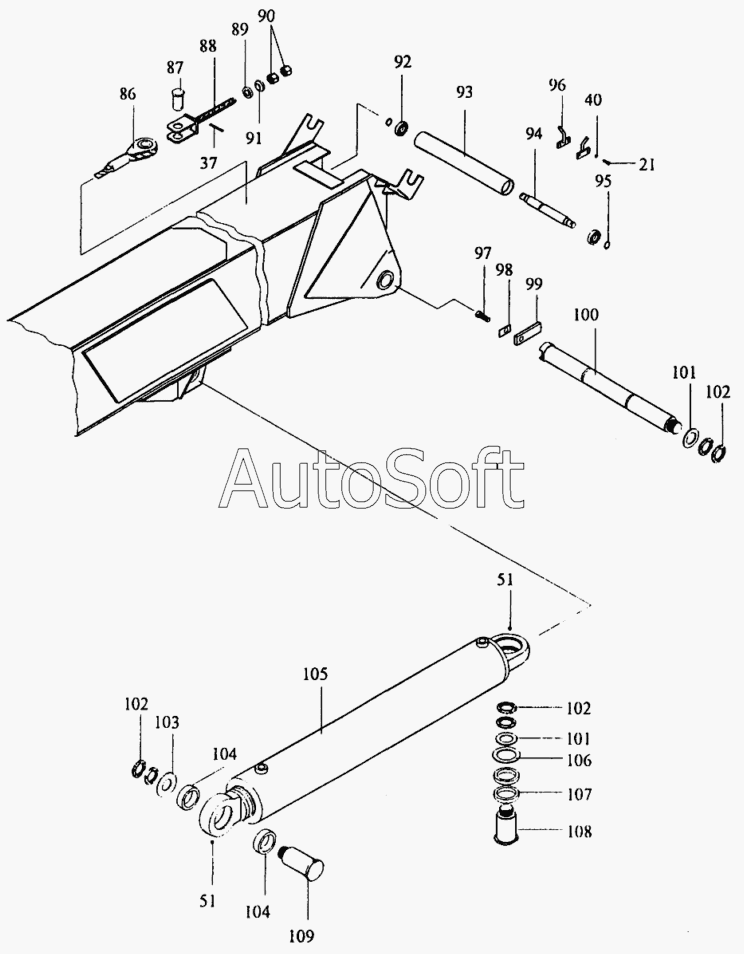

Каталог запасных частей к технике: Автокран КС-35714 (2002). Установка телескопической стрелы КС-35714.63.000
96
109
108
107
106
105
104
104
103
102
102
102
101
101
100
99
98
97
21
95
94
93
92
91
90
89
88
87
86
51
51
40
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.500-1 | К***1 | Основание стрелы | |
| 21 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 37 | [***] | Шплинт 8x71.019 ГОСТ397-79 | |
| 40 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 51 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 86 | К***1 | Канат | |
| 87 | К***2 | Ось | |
| 88 | К***8 | Тяга | |
| 89 | К***6 | Шайба | |
| 90 | К***9 | Гайка | |
| 91 | К***7 | Шайба | |
| 92 | 6***7 | Подшипник ГОСТ7242-81 | |
| 93 | К***1 | Ролик | |
| 94 | К***1 | Ось | |
| 95 | [***] | Кольцо В35 ГОСТ13942-86 | |
| 96 | У***1 | Ограничитель | |
| 97 | [***] | Болт М24-8gх60.46.019 ГОСТ7796-70 | |
| 98 | К***5 | Планка | |
| 99 | К***4 | Планка | |
| 100 | К***3 | Ось | |
| 101 | К***1 | Шайба | |
| 102 | [***] | Гайка М60х2-74.06.019 ГОСТ11871-88 | |
| 103 | К***8 | Шайба | |
| 104 | К***1 | Втулка | |
| 105 | К***2 | Гидроцилиндр | |
| 106 | К***9 | Шайба | |
| 107 | К***8 | Втулка | |
| 108 | К***2 | Ось | |
| 109 | К***2 | Ось |
