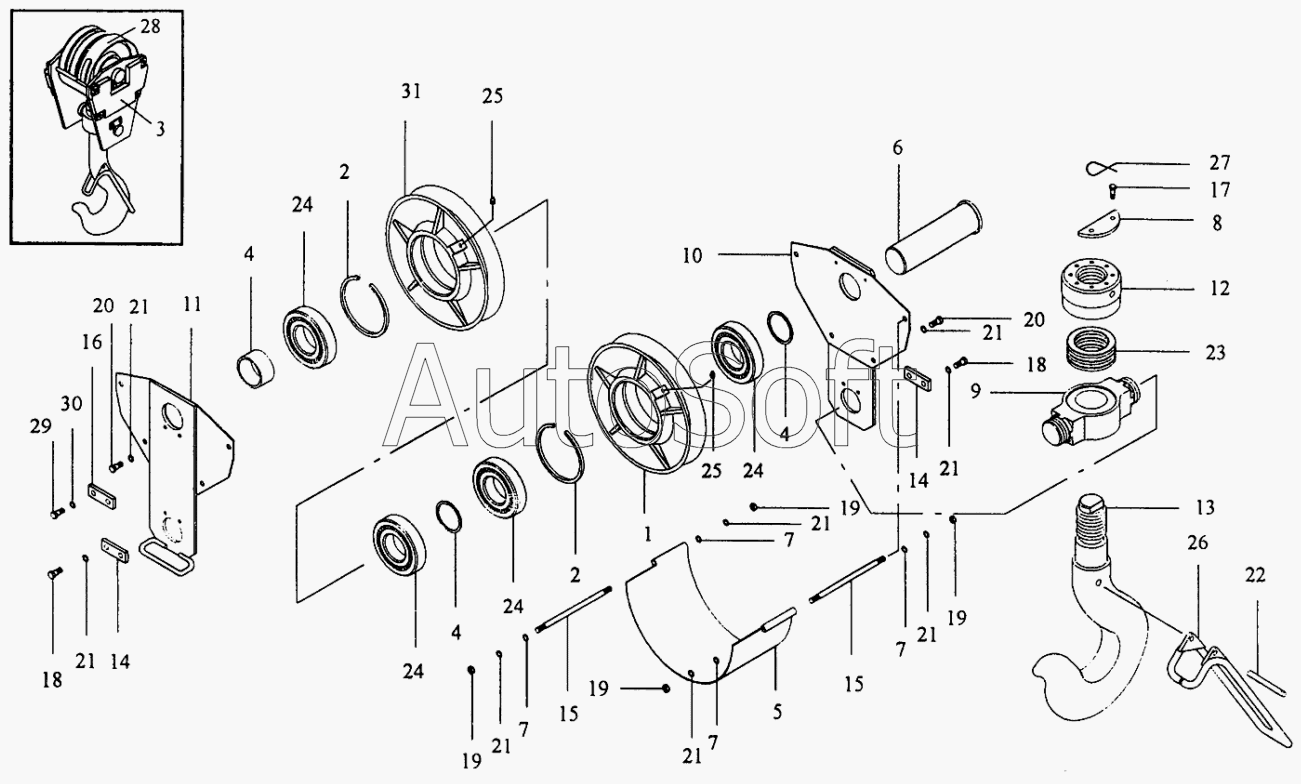

Каталог запасных частей к технике: Автокран КС-35714 (2002). Подвеска крюковая КС-3578.63.300
1
2
2
3
4
4
4
5
6
7
7
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
19
19
19
20
20
21
21
21
21
21
21
21
21
22
23
24
24
24
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***3 | Блок | |
| 2 | У***7 | Кольцо | |
| 3 | К***1 | Груз | |
| 4 | К***1 | Втулка | |
| 5 | К***4 | Кожух | |
| 6 | К***2 | Ось | |
| 7 | У***2 | Кольцо | |
| 8 | К***3 | Планка | |
| 9 | К***5 | Траверса | |
| 10 | К***3 | Обойма | |
| 11 | К***0 | Обойма | |
| 12 | К***0 | Гайка | |
| 13 | К***4 | Крюк | |
| 14 | У***1 | Оседержатель | |
| 15 | К***5 | Шпилька | |
| 16 | У***3 | Оседержатель | |
| 17 | [***] | Болт 3М10-8gх20.46.019 ГОСТ7798-70 | |
| 18 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 19 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 20 | [***] | Болт М12-8gх40.46.019 ГОСТ7798-70 | |
| 21 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 22 | [***] | Штифт 12x120.3.6.019 ГОСТ10774-80 | |
| 23 | 8***6 | Подшипник ГОСТ7872-89 | |
| 24 | 6***4 | Подшипник ГОСТ7242-81 | |
| 25 | [***] | Масленка 1.2.В1 ГОСТ19853-74 | |
| 26 | [***] | Замок 18-2 ГОСТ12840-80 | |
| 27 | [***] | Проволока 2-1 ГОСТ3282-74 (L=215мм) | |
| 28 | К***0 | Кожух | |
| 29 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 30 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 31 | У***3 | Блок |
