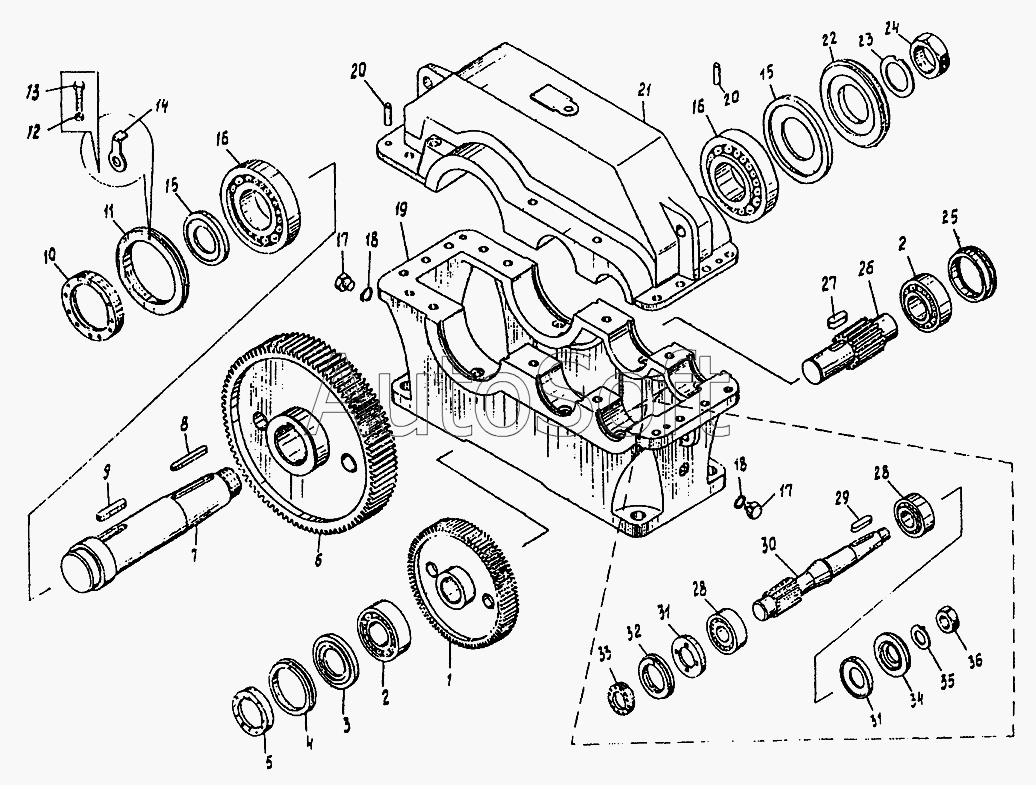

Каталог запасных частей к технике: Автокран КС-35714 (2002). Редуктор 1Ц2У-250-31,5-11
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Колесо зубчатое | |
| 2 | 7***1 | Подшипник | |
| 3 | 0***7 | Шайба нажимная | |
| 4 | 0***5 | Крышка | |
| 5 | 0***6 | Винт регулировочный | |
| 6 | 1***2 | Колесо зубчатое | |
| 7 | 1***1 | Вал тихоходный | |
| 8 | [***] | Шпонка 3-22x14-100 ГОСТ8789-68 | |
| 9 | [***] | Шпонка 22x20x80 ГОСТ107-48-79 | |
| 10 | 0***6 | Винт регулировочный | |
| 11 | 0***5 | Крышка | |
| 12 | [***] | Шайба 6.65Г ГОСТ6402-70 | |
| 13 | [***] | Болт М6х14.58 ГОСТ7798-70 | |
| 14 | 0***4 | Замок | |
| 15 | 0***7 | Шайба нажимная | |
| 16 | 7***8 | Подшипник | |
| 17 | [***] | Пробка М20х1,5 | |
| 18 | 1***0 | Прокладка | |
| 19 | 1***1 | Корпус | |
| 20 | [***] | Штифт 10x45 ГОСТ3129-70 | |
| 21 | 1***2 | Крышка | |
| 22 | 0***2 | Крышка | |
| 23 | [***] | Шайба 90.02 | |
| 24 | [***] | Гайка М64х4.04.04.20 ГОСТ10607-72 | |
| 25 | 0***1 | Крышка | |
| 26 | 1***2 | Вал-шестерня | |
| 27 | [***] | Шпонка 16x14x50 ГОСТ10748-79 | |
| 28 | 7***8 | Подшипник | |
| 29 | [***] | Шпонка 3-10x8x56 ГОСТ8789-68 | |
| 30 | 1***2 | Вал-шестерня | |
| 31 | 1***7 | Шайба нажимная | |
| 32 | 1***5 | Крышка | |
| 33 | 1***6 | Винт регулировочный | |
| 34 | 1***2 | Крышка | |
| 35 | [***] | Шайба 40.02 | |
| 36 | [***] | Гайка 2М24х2,5 ГОСТ5915-70 |
