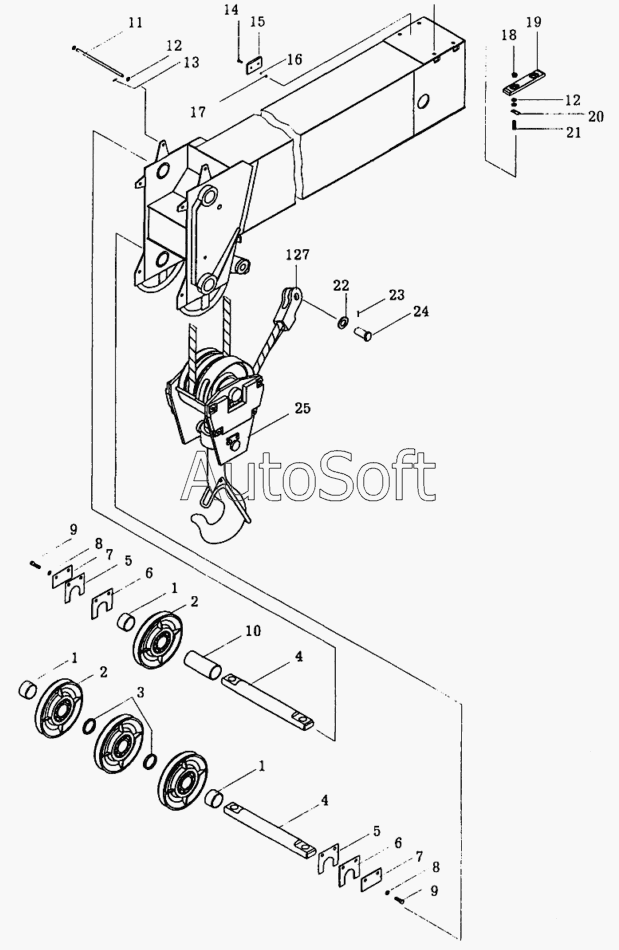

Каталог запасных частей к технике: Автокран КС-35715 (2002). Установка телескопической стрелы КС-35714.63.000
14
127
25
24
23
22
21
20
19
18
17
16
15
1
1
1
13
12
12
11
10
9
9
8
8
7
7
6
6
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.700-1 | К***1 | Секция верхняя | |
| 1 | К***1 | Втулка | |
| 2 | У***3 | Блок | |
| 3 | К***1 | Втулка | |
| 4 | К***2 | Ось | |
| 5 | К***1 | Планка | |
| 6 | К***4 | Планка | |
| 7 | К***6 | Оседержатель | |
| 8 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Болт М16-8gх40.66.019 ГОСТ7798-70 | |
| 10 | К***1 | Втулка | |
| 11 | К***1 | Ось | |
| 12 | [***] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 13 | [***] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 14 | [***] | Винт М8-8gх25.46.019 ГОСТ17475-80 | |
| 15 | К***1 | Накладка | |
| 16 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 17 | [***] | Гайка М8-74.5.46.019 ГОСТ5915-70 | |
| 18 | К***1 | Гайка | |
| 19 | К***1 | Накладка | |
| 20 | К***1 | Планка | |
| 21 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 22 | [***] | Шайба 36.02.Ст3пс.019 ГОСТ11371-78 | |
| 23 | [***] | Шплинт 5х50.019 ГОСТ397-79 | |
| 24 | К***5 | Ось | |
| 25 | К***0 | Подвеска крюковая | |
| 127 | К***2 | Обойма |
