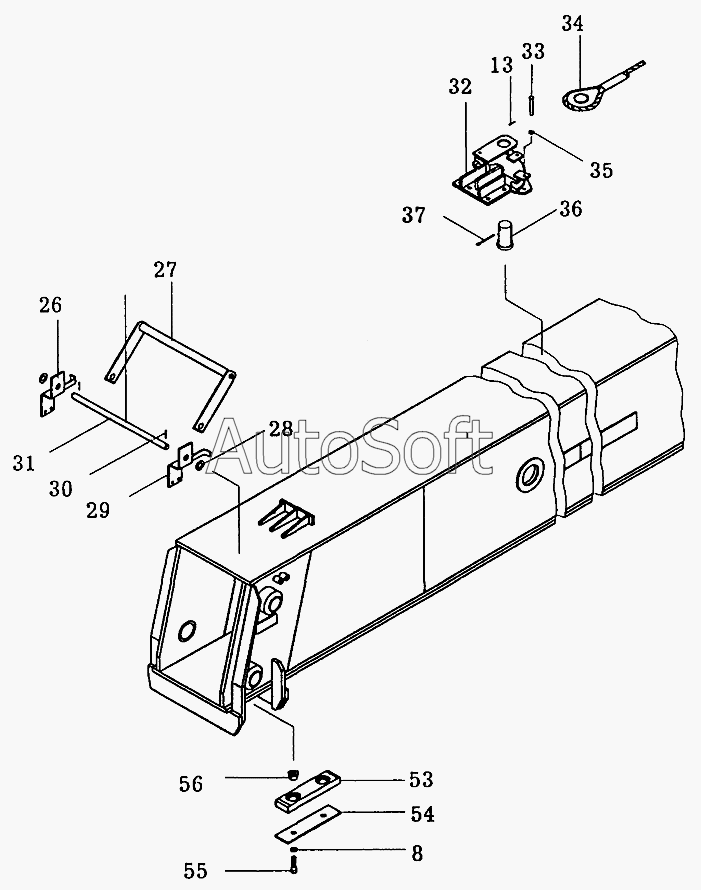

Каталог запасных частей к технике: Автокран КС-35715 (2002). Установка телескопической стрелы КС-35714.63.000
33
56
55
54
53
37
36
35
34
8
32
31
30
29
28
27
26
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.700-1 | К***1 | Секция верхняя | |
| 8 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 26 | К***1 | Кронштейн | |
| 27 | К***0 | Ограничитель | |
| 28 | [***] | Шайба 20.02.Ст3пс.019 ГОСТ11371-78 | |
| 29 | К***0 | Кронштейн | |
| 30 | [***] | Шплинт 4х28.016 ГОСТ397-79 | |
| 31 | К***2 | Ось | |
| 32 | К***1 | Сегмент | |
| 33 | К***9 | Ось | |
| 34 | К***0 | Канат | |
| 35 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 36 | К***1 | Ось | |
| 37 | [***] | Шплинт 8х71.019 ГОСТ397-79 | |
| 53 | К***1 | Накладка | |
| 54 | К***1 | Подошва | |
| 55 | [***] | Болт М16-8gх46.019 ГОСТ7798-70 | |
| 56 | К***1 | Гайка |
